Белгородский ГАУ им.В.Я. Горина
Кафедра технической механики и конструирования машин
Курсовой проект по дисциплине «Метрологии, стандартизации и сертификации»
На тему «Расчет точностных параметров соединений и сертификация сельскохозяйственной техники».
Майский 2014
Исходные данные
Вариант №77
Задание №1: - номинальный диаметр сопряжения - 138 мм;
- поле допуска отверстия – H8;
- поле допуска вала – p6.
Задание №2: - номинальный диаметр сопряжения Dn= 240 мм.
- длина сопряжения L= 130 мм.
- угловая скорость w = 90 рад/с.
- динамический коэффициент вязкости m = 0,012 Па•с.
- удельное давление на опору P = 1,4 МПа.
- шероховатость поверхности втулки Rz_D=6,3 мкм.
- шероховатость поверхности вала Rz_d= 6,3 мкм.
Задание №3:- диаметр вала – 110 мм;
- шпонка призматическая;
- назначение: для массового автотракторного производства.
Задание №4: - шарикоподшипник №317;
- радиальная нагрузка R= 2870 Н;
- вид нагружения колец подшипника:
- наружного кольца - местное,
- внутреннего кольца - циркуляционное.
- вал сплошной стальной, корпус чугунный неразъемный;
- перегрузка подшипника до 150%, умеренные толчки и вибрация.
Задание №5. Условное обозначение b-10×112×120×18D9/f8

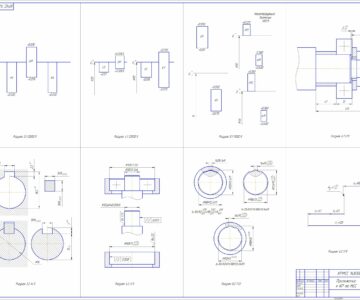

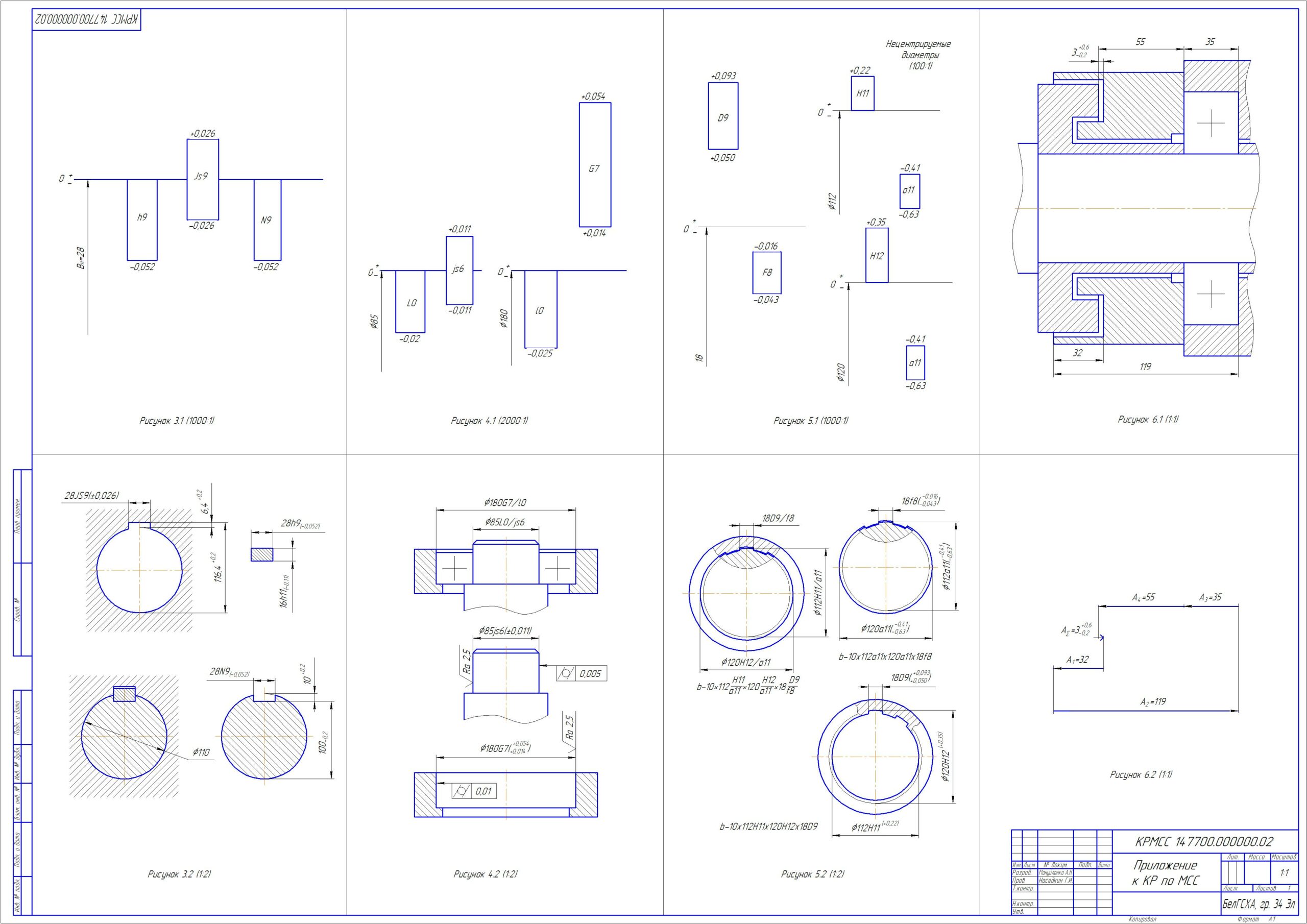

Задание №6. На рисунке приведен чертеж узла с размерной цепью, для которой известны следующие размеры звеньев:
а=32 мм, б=119 мм; в=35 мм; г=55 мм; A = 3 мм.
Задание №7.Сертификация сельскохозяйственной техники:
«Разработать методику определения надежности защиты молотильных устройств зерноуборочных комбайнов и навесных молотилок от попадания в них посторонних предметов (по ГОСТ-12.2.002-91 п.2.2.21) »
Содержание
Стр.
Введение 6
1 Задание №1. Определение основных элементов гладкого цилиндрического соединения, условное обозначение посадок и квалитетов на чертежах и расчет калибров 7
2 Задание №2. Расчет и выбор посадок с зазором для подшипников жидкостного трения 11
3 Задание №3. Расчет допусков и посадок шпоночных соединений 14
4 Задание №4. Расчет и выбор посадок деталей под подшипники качения 16
5 Задание №5. Допуски и посадки шлицевых соединений 19
6 Задание №6. Расчет сборочных размерных цепей 21
7 Задание №7. Сертификация сельскохозяйственной техники 23
Выводы 26
СПИСОК ЛИТЕРАТУРЫ 27
