БГАТУ; кафедра стандартизации и метрологии; дисциплина: метрология, стандартизация и сертификация; тема: Расчет, выбор и обоснование посадок соединений; 2015 год

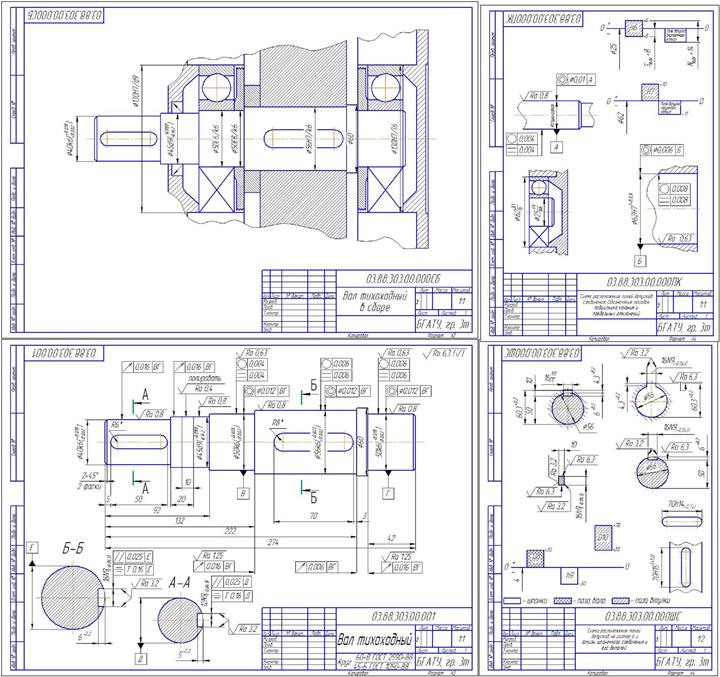

Курсовая работа по метрологии и стандартизации Состоит из 29 страниц пояснительной записки, в том числе 10 рисунков, 4 таблиц, 10 библиографов, и графической части, включающей фрагмент общего вида редуктора, чертежа вала, выполненных на листе формата А3, а также схемы расположения полей допусков и эскизы шпоночного соединения, подшипника качения, шлицевого соединения, выполненных на листе формата А4.
Перечень ключевых слов:
СТАНДАРТИЗАЦИЯ, МЕТРОЛОГИЯ, ВЗАИМОЗАМЕНЯЕМОСТЬ, ДОПУСК, РАЗМЕР, КВАЛИТЕТ, ПОСАДКА, ЗАЗОР, НАТЯГ, КОНТРОЛЬ, ИЗМЕРЕНИЕ, ПОДШИПНИК КАЧЕНИЯ.
В задании 1 произведен выбор номинальных линейных размеров вала. Расчёт (выбор, назначение) норм точности вала, вычерчены эскизы вала с обозначением допусков размеров, формы, расположения, шероховатости посадочных и опорных торцовых поверхностей.
В задании 2 произведен расчет посадок гладких цилиндрических сопряжений ø75 H7/x6 и ø21 H6/j5, построены схемы расположения полей допусков.
В задании 3 произведен расчет и выбраны посадки подшипников качения.
В задании 4 произведен расчет и выбраны посадки шпоночного соединения.
В задании 5 произведен расчет и построены схемы расположения полей допусков шлицевого соединения.
В задании 6 для сопряжения Ø21 H6/j5 выбраны и обоснованы средства измерения.
Содержание
Введение
1.НАЗНАЧЕНИЕ И АНАЛИЗ НОРМ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ДЕТАЛИ
1.1 Краткое описание состава и работы изделия
1.2 Выбор и расчёт геометрических размеров вала
1.3 Выбор допусков формы и расположения поверхностей вала
1.4 Выбор и обоснование норм точности для отдельных поверхностей и сопряжений на валу
2.ВЫБОР ПОСАДОК ТИПОВЫХ СОЕДИНЕНИЙ
2.1 Расчёт посадок гладких соединений
2.1 Выбор средств измерений для гладких соединений
2.2 Выбор посадок для шпоночных соединений
2.3 Выбор посадок для шлицевых соединений
2.4 Выбор посадок для подшипников качения
ЛИТЕРАТУРА
СПИСОК ТЕХНИЧЕСКИХ НОРМАТИВНЫХ ПРАВОВЫХ АКТОВ
