Белорусский государственный аграрный технический университет
Кафедра стандартизации и метрологии
Курсовая работа на тему "Метрология, стандартизация и сертификация"
На тему: «Расчет, выбор и обоснование посадок соединений»
Минск 2015
Исходные данные: Для заданного узла выбрать и обозначитьпосадки всех сопрягаемых деталей на фрагменте чертежа общего вида . Для всех соединений на валу определить предельные отклонения , рассчитать предельные размеры, допуски, зазоры (натяги), допуски посадок, назначить шероховатость сопрягаемых, поверхностей и допуски формы. Вычертить рабочий чертеж вала, чертеж сборочной единицы, проставить посадки. Выбрать средства измерения.
По условию задан подшипник средней серии 315, по ГОСТ 8338 определяем его размеры (75×160×37). Диаметр вала под подшипник принимаем 55 мм.
В данной работе рассматриваются детали вал и подшипники, проводится расчёт на их посадку и соединение.

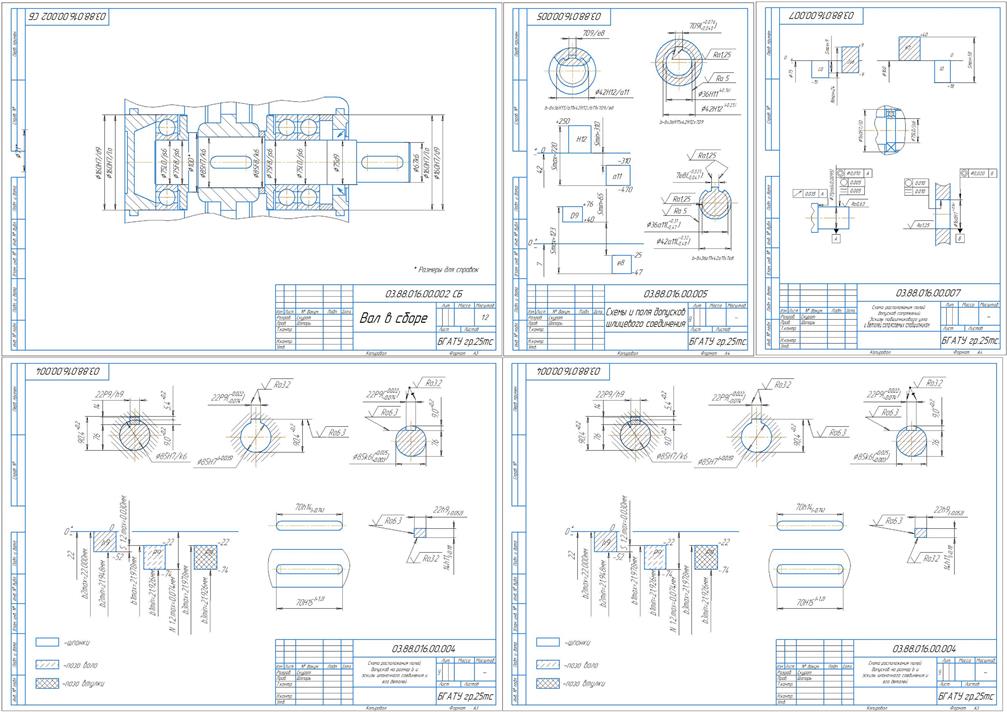

Графическая часть содержит чертежи вала, подшипников, шлицевого и шпоночного соединений, схемы расположения.
СОДЕРЖАНИЕ
Введение ...........................................................................................................4
1. ВЫБОР ПОСАДОК. МЕТОДОМ ПОДОБИЯ.......................................
1.1. Выбор посадок для гладких цилиндрических соединений..............5
1.2. Выбор посадок для шпоночных соединений............................... ….7
1.3. Выбор посадок для шлицевых соединений .................................11
2 ВЫБОР ПОСАДОК РАСЧЕТНЫМ МЕТОДОМ.................................
2.1. Расчет посадок………………………..................................................14
3.РАСЧЕТ И ВЫБОР ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ.......... 19
4 ВЫБОР СРЕДСТВ ИЗМЕРЕНИЯ………………….…………………….23
ЛИТЕРАТУРА.................................................................................................24
