Барановичский Государственный Университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине нормирование точности и технические измерения
На тему: "Расчётно-конструкторская разработка элементов качественных показателей редуктора цилиндрического одноступенчатого"
Барановичи, 2017
Исходные данные: Тип производства редукторов - единичный; Модуль зубчатой передачи m, мм - 3; Число зубьев шестерни, z1 - 17; Число зубьев колеса, z2 - 43; Угол наклона линии зуба, β - 12; Материал вала тихоходного, сталь - 30Г; Материал колеса, сталь - 15; Диаметр шейки вала тихоходного под колесом D, мм - 45; Длина сопряженной поверхности колеса и вала L, мм - 45; Ширина венца колеса b, мм - 28; Передаваемый вращающий момент Т, Нм - 1700; Диаметр выходного конца вала тихоходного dВТ, мм - 34; Тип шпоночного соединения на выходном конце вала тихоходного - свободный; Метод достижения точности замыкающего звена - вероятностный...
В данной работе производится разработка элементов качественных показателей машиностроительных изделий типа редуктора цилиндрического одноступенчатого.

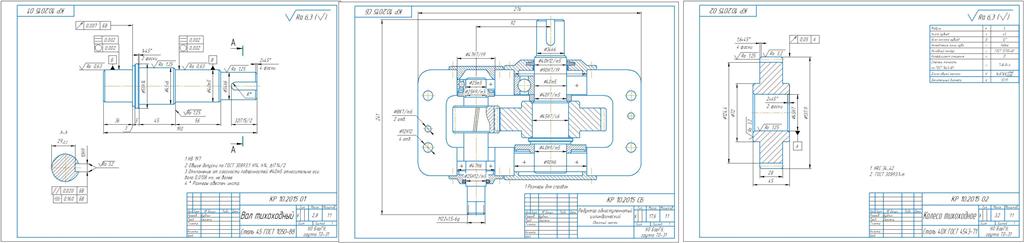

Графическая часть содержит: редуктор, вал тихоходный, колесо зубчатое.
Содержание
Данные для расчёта по варианту 10
1. Введение
2. Расчёт и выбор посадок для сопрягаемых элементов узла
2.1 Расчёт посадки с натягом
2.2 Расчёт переходной посадки
2.3 Расчёт предельных размеров для деталей цилиндрических сопрягаемых элементов узла
2.4 Расчёт посадки подшипника качения
2.5 Выбор посадок для гладких цилиндрических сопряжений
3. Расчёт калибров
3.1 Расчёт калибров для отверстия
3.2 Расчёт калибров для вала и контркалибров для них
4. Расчёт предельных отклонений призматического шпоночного соединения
5. Расчёт предельных отклонений резьбового соединения
6. Расчёт зубчатой передачи
7. Расчёт конструкторской размерной цепи вала тихоходного
8. Назначение средств измерения для вала тихоходного
Заключение
Нормативные ссылки
Список использованной литературы
