«Барановичский государственный университет»
Факультет инженерный
Кафедра технологии машиностроения
Курсовая работа «Нормирование точности и технические измерения»
На тему «Расчетно-конструкторская разработка элементов качественных показателей редуктора цилиндрического одноступенчатого»
Исходные данные: Тип производства редукторов - массовый; Модуль зубчатой передачи m, мм - 2,5; Число зубьев шестерни, z1 - 25; Число зубьев колеса, z2 - 55; Угол наклона линии зуба, β - 10; Материал вала тихоходного, сталь - 40; Материал колеса, сталь - 45Г; Передаваемый вращающий момент Т, Нм - 1300; Метод достижения точности замыкающего звена - Max-Min.
Целью данной работы является проектирование одноступенчатого редуктора в соответствии с требуемым заданием. Расчет показателей на точность.
Содержание
Данные для расчета по варианту 06
1 Введение
2 Расчет и выбор посадок для сопрягаемых элементов узла
2.1. Расчёт посадки с натягом
2.2. Расчёт переходной посадки
2.3. Расчёт предельных размеров для деталей цилиндрических
сопрягаемых элементов узла (посадки с натягом, зазором)
2.4. Расчёт посадки подшипников качения
2.5. Выбор посадок для гладких цилиндрических сопряжений
3 Расчёт калибров
3.1. Расчёт калибров для отверстия
3.2. Расчёт калибров для вала и контркалибров для него
4 Расчёт предельных отклонений призматического шпоночного соединения
5 Расчёт предельных отклонений резьбового соединения
6 Расчёт зубчатой передачи
7 Расчёт конструкторской размерной цепи вала тихоходного
8 Назначение средств измерений для вала тихоходного 30
Заключение
Нормативные ссылки
Список используемой литературы

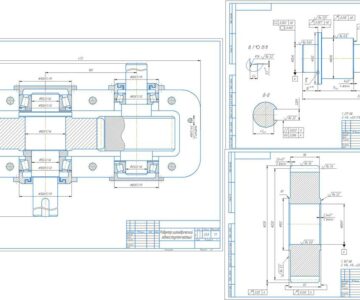

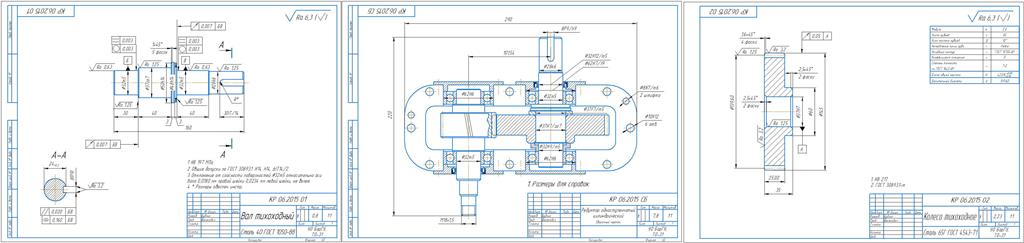

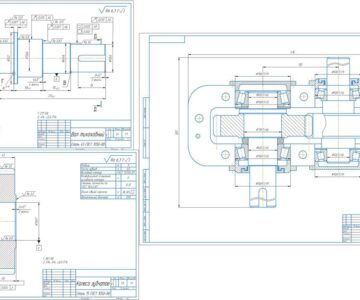

Графическая часть содержит: Редуктор (СБ); Вал тихоходный; Колесо тихоходное
