Расчёт посадок и калибров

Псковский государственный политехнический институт
Кафедра "Технологии машиностроения"
Дисциплина "Метрология. Стандартизация, Сертификация"
2006 год

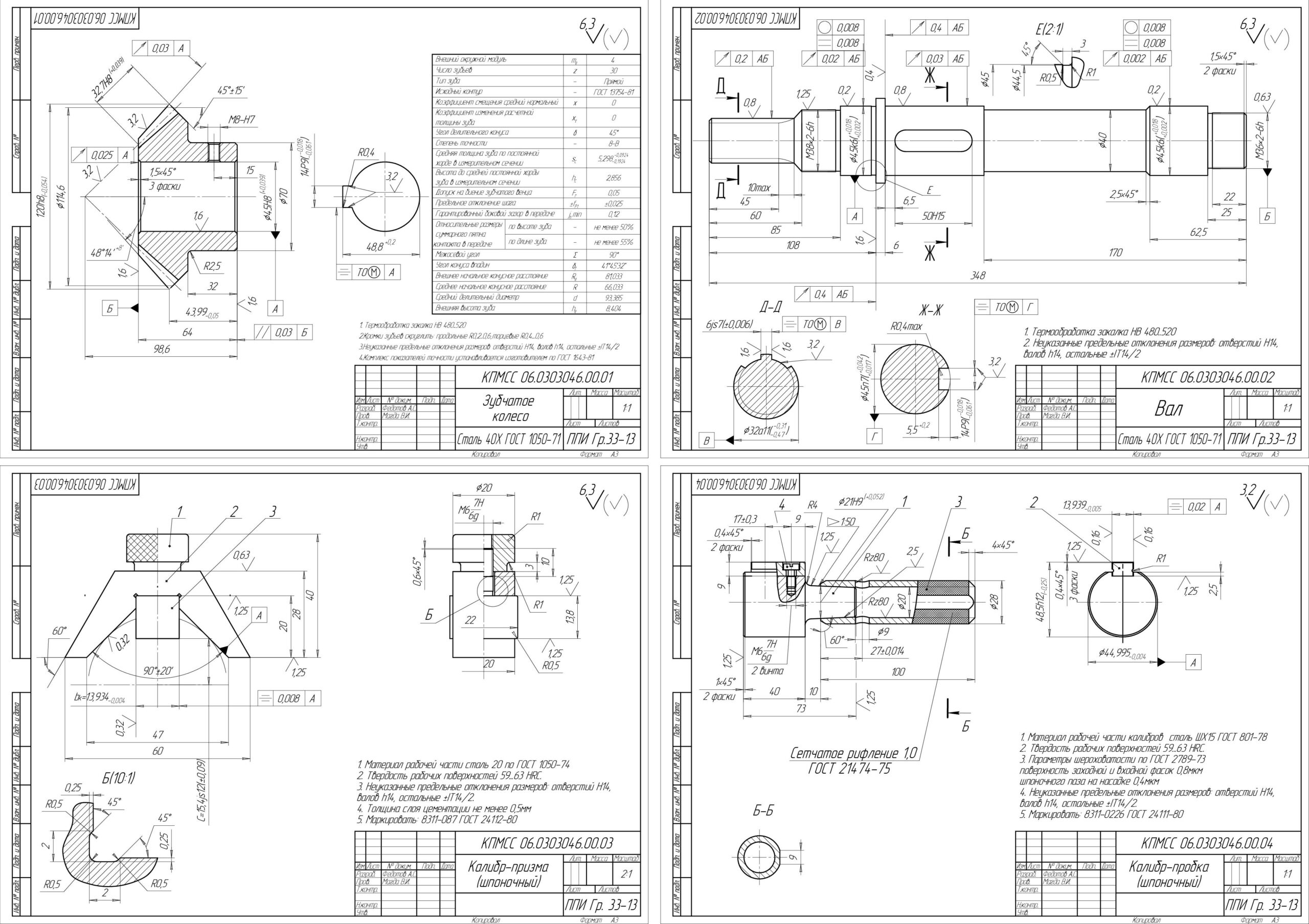

Цель проекта: рассчитать допуски и посадки перечисленных сопряжений, рассчитать размерную цепь, определить исполнительные размеры шпоночных, шлицевых и резьбовых калибров.

Механизм, заданный в данном курсовом проекте – это одноступенчатый редуктор общего назначения, передающий нагрузку N=3.9 кВт с частотой вращения n=990 об/мин. Редуктор включает в себя шесть подшипников качения, два из которых упорные; два шлицевых вала; вал-шестерню; шпоночное соединение; три резьбовых сопряжения. Вращение от ведущего вала передается с помощью зубчатой передачи, в которой ведущее колесо насажено на вал с помощью шпоночного соединения. Ведомое зубчатое колесо может включать и отключать передачу, это обеспечивается шлицевым соединением колеса с валом.
