Расчёт редуктора общего назначения

Тюменский государственный нефтегазовый университет
Кафедра "Слесарь монтажник"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчёт редуктора общего назначения"
Ноябрьск 2016

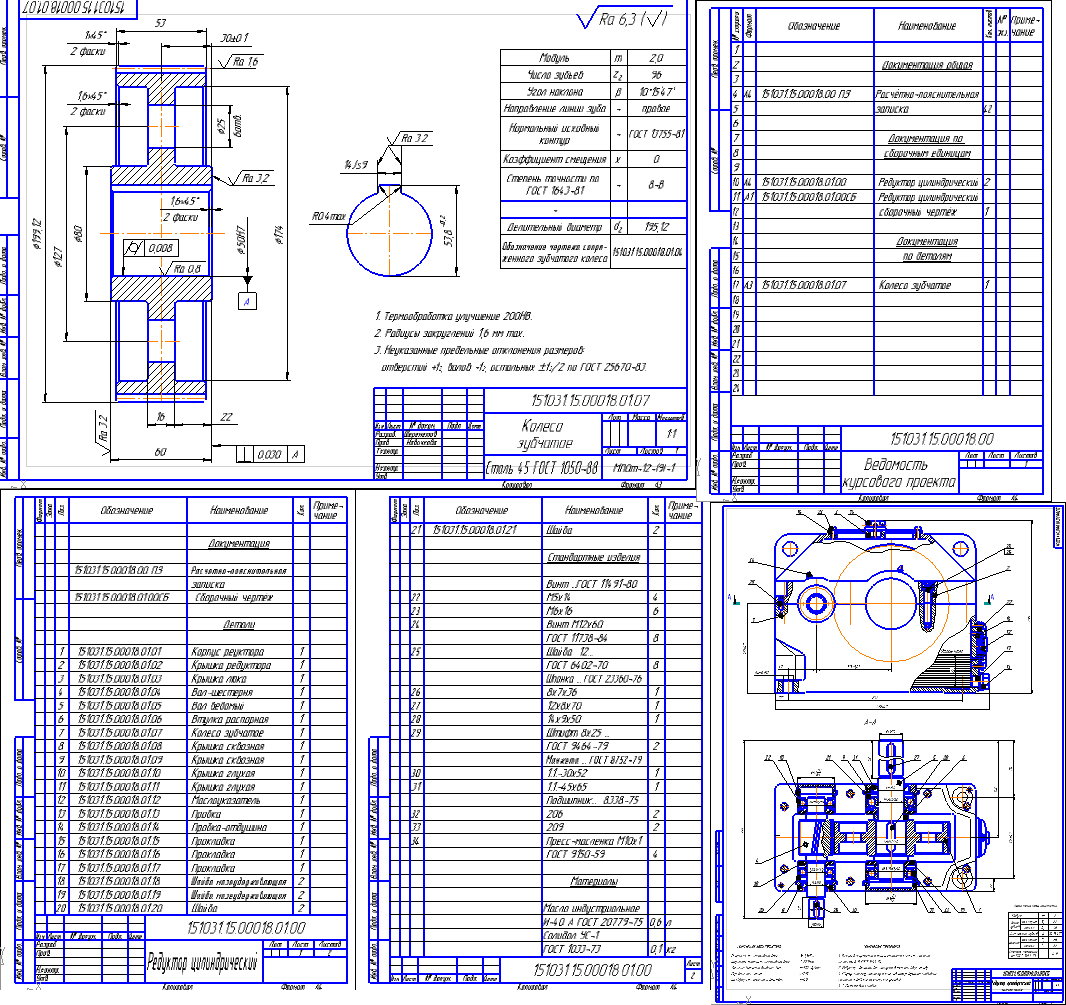

В рамках данного курсового проекта рассмотрены расчеты и проектирование расчёта редуктора общего назначения, который включает в себя зубчатое колесо, редуктор цилиндрический (сборочный чертеж). Графическая часть содержит общий вид, сборочный чертеж редуктора и чертеж зубчатого колеса.
Курсовой проект содержит 1 лист формата А1, 1 лист формата А3, 2 листа формата А4, 42 страницы пояснительной записки, содержащей 10 рисунков, 2 таблицы.
В данной курсовой работе проектируем привод, который состоит из: источника вращения (асинхронный электродвигатель), открытой клиноременной передачи и закрытого одноступенчатого цилиндрического редуктора.
Основной задачей является проектирование редуктора. Редукторы нашли широкое применение в различных отраслях машиностроения. Редуктор – это механическое устройство, заключающее в себе одну или несколько передач с зацеплением, смонтированных в корпусе. Они предназначены для уменьшения частоты вращения ведомого вала и соответствующего увеличения вращающего момента. Редуктор состоит из корпуса (литого чугунного) в котором помещаются его элементы (зубчатые колёса, шестерни, валы, подшипники).

Техническая характеристика редуктора:
Электродвигатель (мощность 4кВт, частота вращения 1464,4 об/мин)
Частота вращения на выходном валу редуктора - 150 об/мин
Общее передаточное число привода - 9,53
Вращающий момент на ведущем валу - 25мм

Состав: Расчёт редуктора общего назначения, Колесо зубчатое, Редуктор цилиндрический, корпус (литого чугунного), (зубчатые колёса, шестерни, валы, подшипники) Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчёт редуктора общего назначения

Ведомость курсового проекта.cdw
Колесо зубчатое.cdw
Расчёт редуктора общего назначения.doc
Редуктор цилиндрический
Редуктор цилиндрический.cdw
