«Разработка контрольного приспособления для проверки допуска торцового биения детали «Корпус патрона токарного станка»

0
10
1788
21
0

ВФ ИжГТУ
Кафедра "Технология машиностроения и приборостроения"
Курсовой проект по дисциплине "Метрология, стандартизация и сертификация"
На тему «Разработка контрольного приспособления для проверки допуска торцового биения детали «Корпус патрона токарного станка»
Воткинск 2016

В курсовой работе были рассмотрены основные параметры детали «Корпус патрона токарного станка» и ее рабочие поверхности. Описаны и выбраны способы контроля торцового биения, а также разработано контрольное приспособление для проверки торцового биения рабочей поверхности детали. Было рассчитано винтовое соединение кронштейна, удерживающего стержень с измерительным прибором.

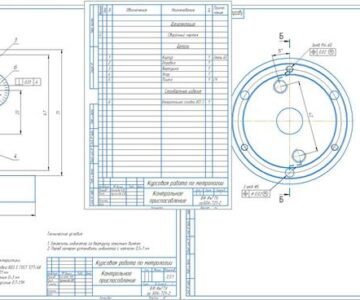

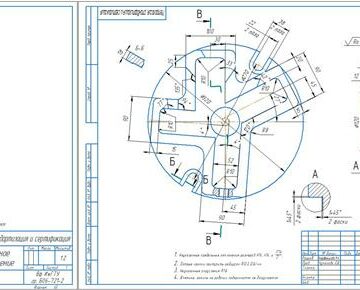

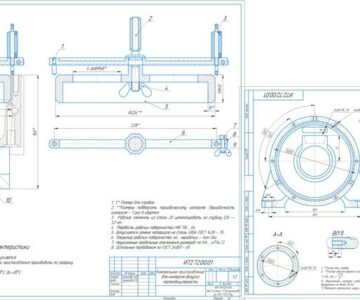

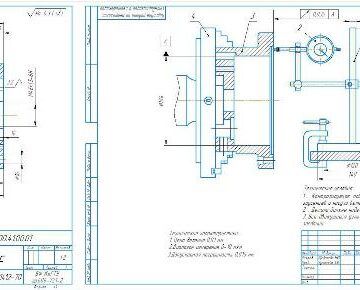

Графическая часть содержит: чертеж детали, сборочный чертеж приспособления, спецификацию и пояснительную записку.
Содержание:
Введение
1. Служебное назначение детали
2. Функциональный анализ
3. Определение схемы контроля
4. Общий вид контрольного приспособления.
5. Выбор средства измерения
6. Проверка условий измерения
7. Проверочный расчет элемента приспособления
Заключение
Литература



Автор
Евгений
Дата
03.03.2018
Язык
Русский
Состав
Корпус патрона токарного станка, Сборочный чертеж приспособления, Спецификация, Пояснительная записка.
Софт
КОМПАС-3D 14 SP2 Как открыть?
Содержимое архива
  • Приспособление.cdw
  • Пояснительная записка.doc
  • Чертеж детали.cdw
  • Спецификация.spw
