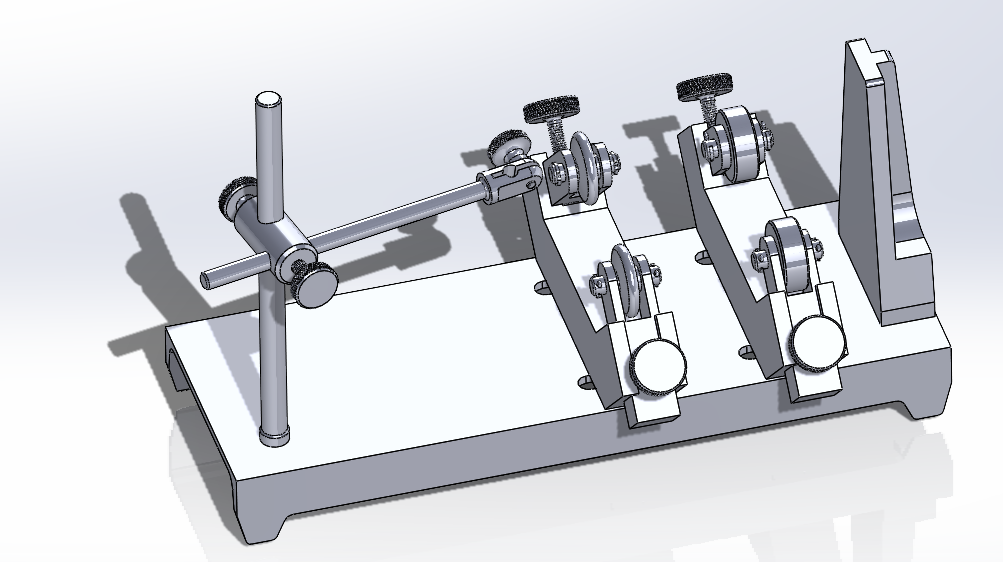

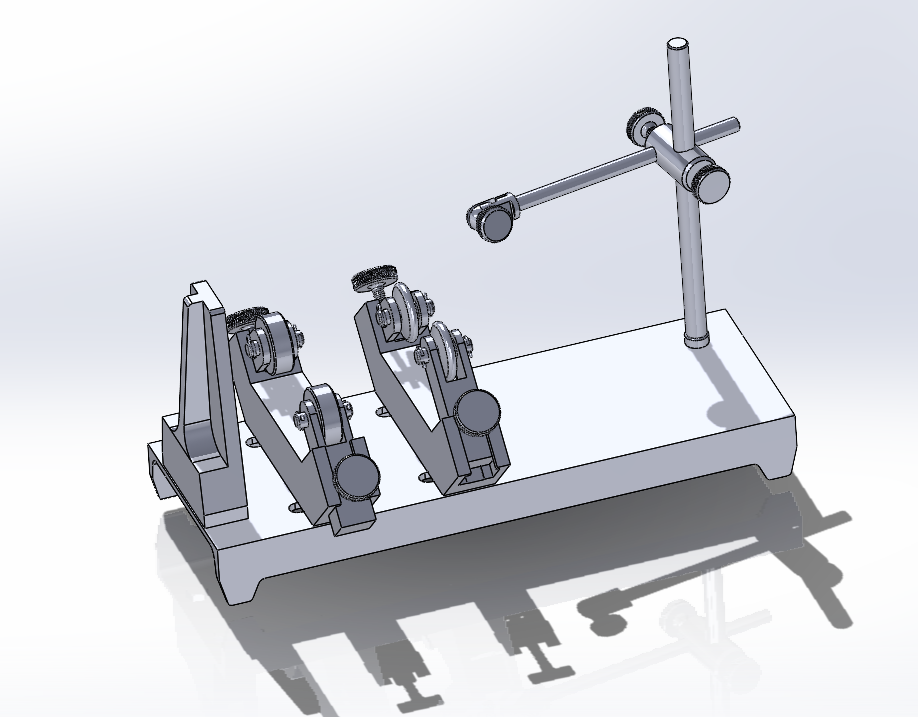

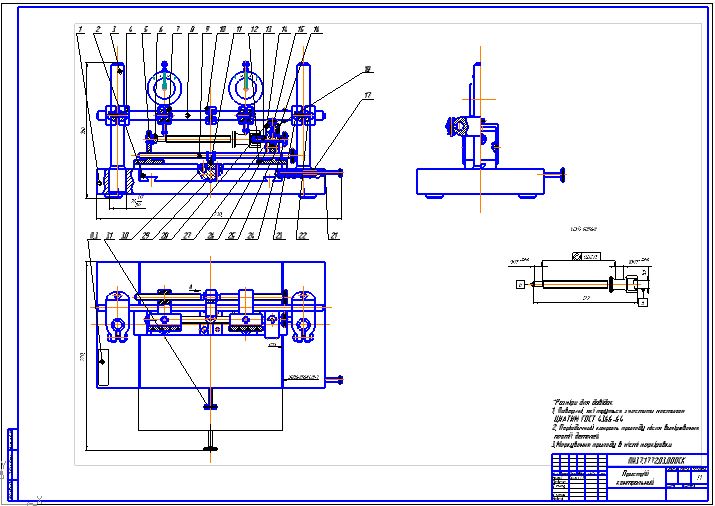

Приспособление предназначенное для проверки биения цилиндрических деталей.
Габариты: 400х140х250мм
Состоит: станина, штанга индикатора, регулируемые движки с роликами
