Разработка расходомера переменного перепада давлений и определение его метрологических характеристик (Сопло))

0
12
0
0

Учреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет химической технологии и техники
Кафедра автоматизация производственных процессов и электротехники
Специальность автоматизация технологических процессов и производств
Специализация автоматизация химических производств

КУРСОВОЙ ПРОЕКТ
по дисциплине: Метрология, методы и приборы технических измерений
тема: Разработка расходомера переменного перепада давлений и определение его метрологических характеристик

Цель работы – расчёт расходомера с сужающим устройством (Сопло) и определение его метрологических характеристик.
Исходные данные к проекту (в соответствии с заданием):
• Измеряемая среда – воздух;
• Тип СУ – ИСА1934;
• Труба – 152/3,5;
• Внутренний диаметр трубопровода при 20 °С – 145мм;
• Расход – Qmin=900 м3/ч; Qmax=300 м3/ч;
• Температура – 75°C
• Рабочее давление (избыточное) – 0,3 МПа;
• Влажность среды – 90%
• Перепад давлений на СУ – 40000 Па
• Материал трубопровода—ст20.
• Отбор давлений угловой
• Материал СУ 12Х18H10T
• Местные сопротивления: Конфузор

Содержание
Введение 5
1 Измерение расхода методом переменного перепада давлений 6
1.1 Теоретические основы метода переменного перепада давлений 6
1.2 Виды сужающих устройств 8
2 Метрологические характеристики расходомера 12
2.1 Метрологические характеристики СИ 12
2.2 Оценка погрешности косвенных измерений 14
2.3 Неопределенность измерения 15
3 Разработка расходомера с СУ 17
3.1 Расчет диаметра СУ 17
3.2 Разработка конструкции СУ 23
3.3 Выбор дополнительных СИ 25
3.3.1 Выбор дифманометра 25
3.3.2 Выбор термометра 26
3.3.3 Выбор манометра 28
3.4 Требования к монтажу 29
4 Оценка погрешности расходомера 31
Заключение 35
Список используемой литературы 36



Еще чертежи и проекты по этой теме:

Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Дата
20.09.2024
Язык
Русский
Состав

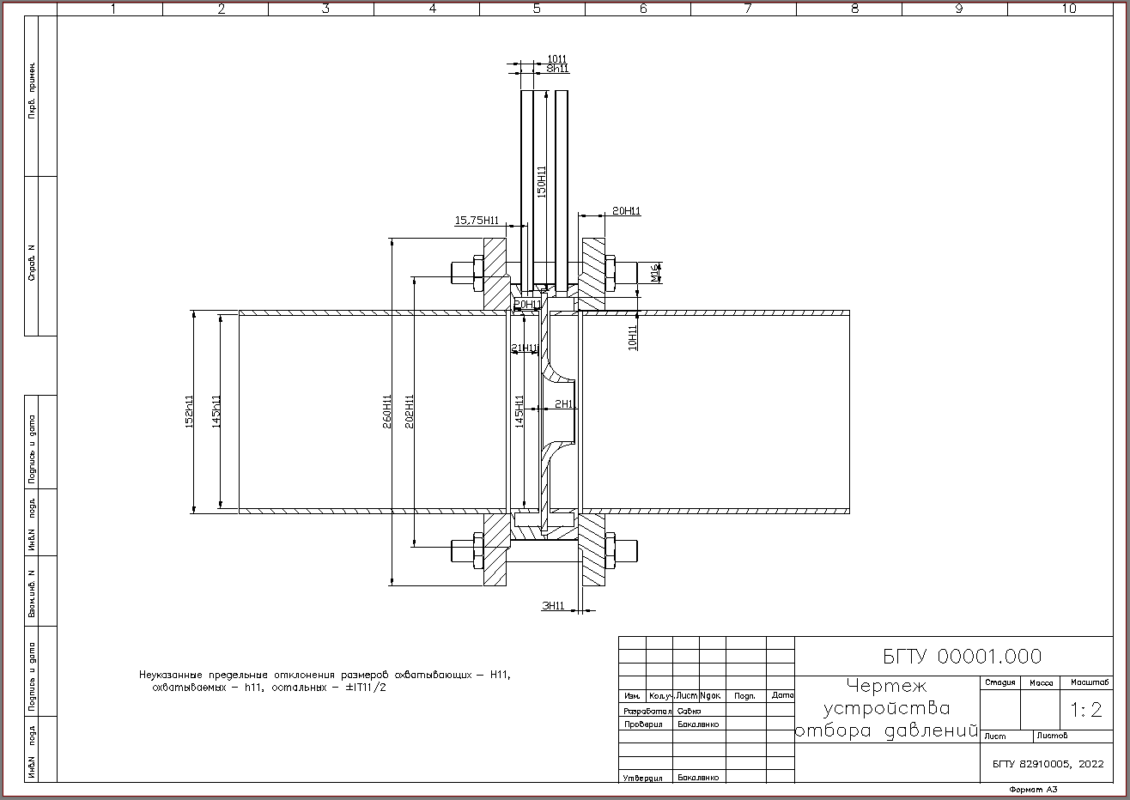

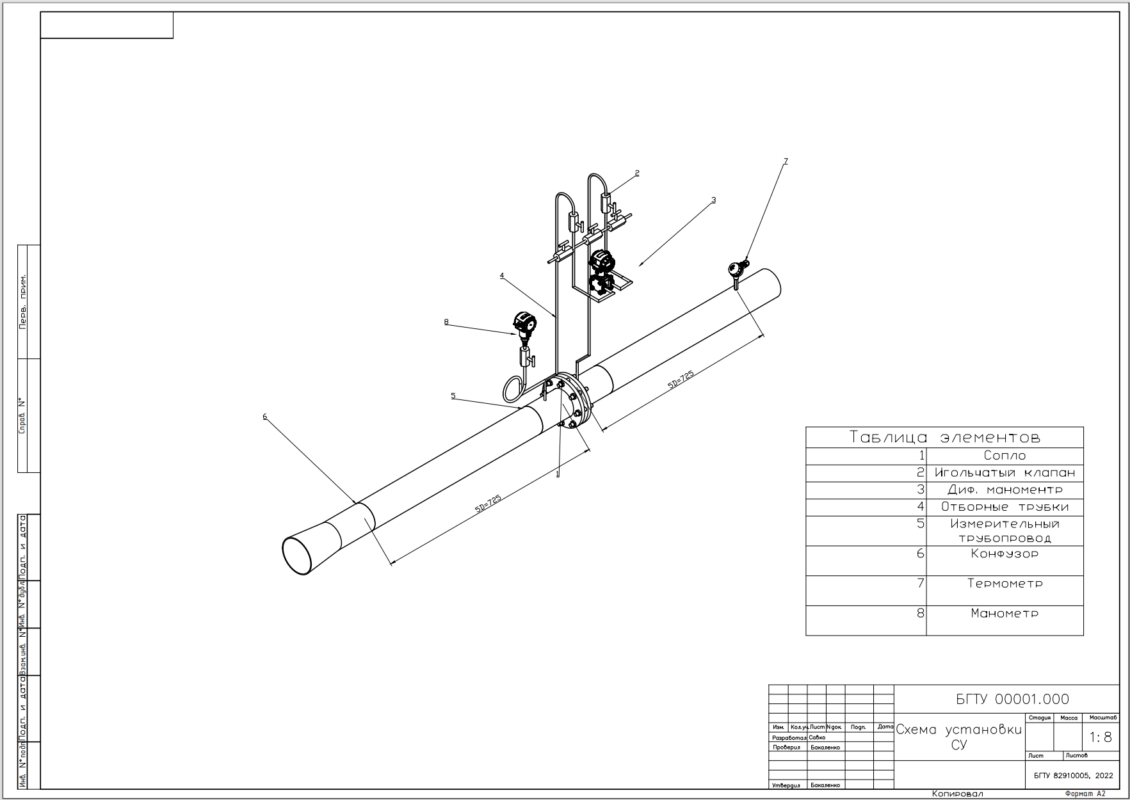

Графическая часть включает: – Рабочий чертеж СУ. А3 – Чертеж устройства отбора давлений. А3 – Схема установки СУ и вспомогательных СИ. А2, ПЗ
Софт
AutoCAD 2020 Как открыть?
Содержимое архива
  • Метрология (Савко, 2022).docx
  • Метрология (Савко, 2022).pdf
  • Рабочий чертеж СУ.pdf
  • Система.pdf
  • Система2.dwg
  • Сопло.dwg
  • Чертеж устройства отбора давлений.pdf
