Разработка расходомера с сужающим устройством и определение его метрологических характеристик

Белорусский Государственный Технологический университет
Кафедра автоматизации технологических процессов и производств
Курсовой проект по дисциплине "Метрология"
На тему:"Разработка расходомера с сужающим устройством и определение его метрологических характеристик"
Минск 2020

В данном курсовом проекте разработан расходомер переменного перепада давлений с сужающим устройством, в качестве которого выступает диафрагма. В ходе работы был описан метод переменного перепада давления.
Рассчитали подробно сужающее устройство, которое используется в нашем курсовом проекте – диафрагма, определены основные погрешности данного СУ,его основные и дополнительные параметры.
Был подобран дифференциальный манометр KMB-22 с приведенной погрешностью 1,5% и термометр сопротивления ТС-1199/014 класса точности 0.1.
В совокупности данная система обеспечивает качественное измерение расхода с относительной погрешностью в 2,184 %.

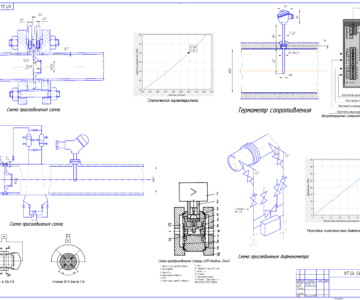

Графическая часть включает (1 лист А1):

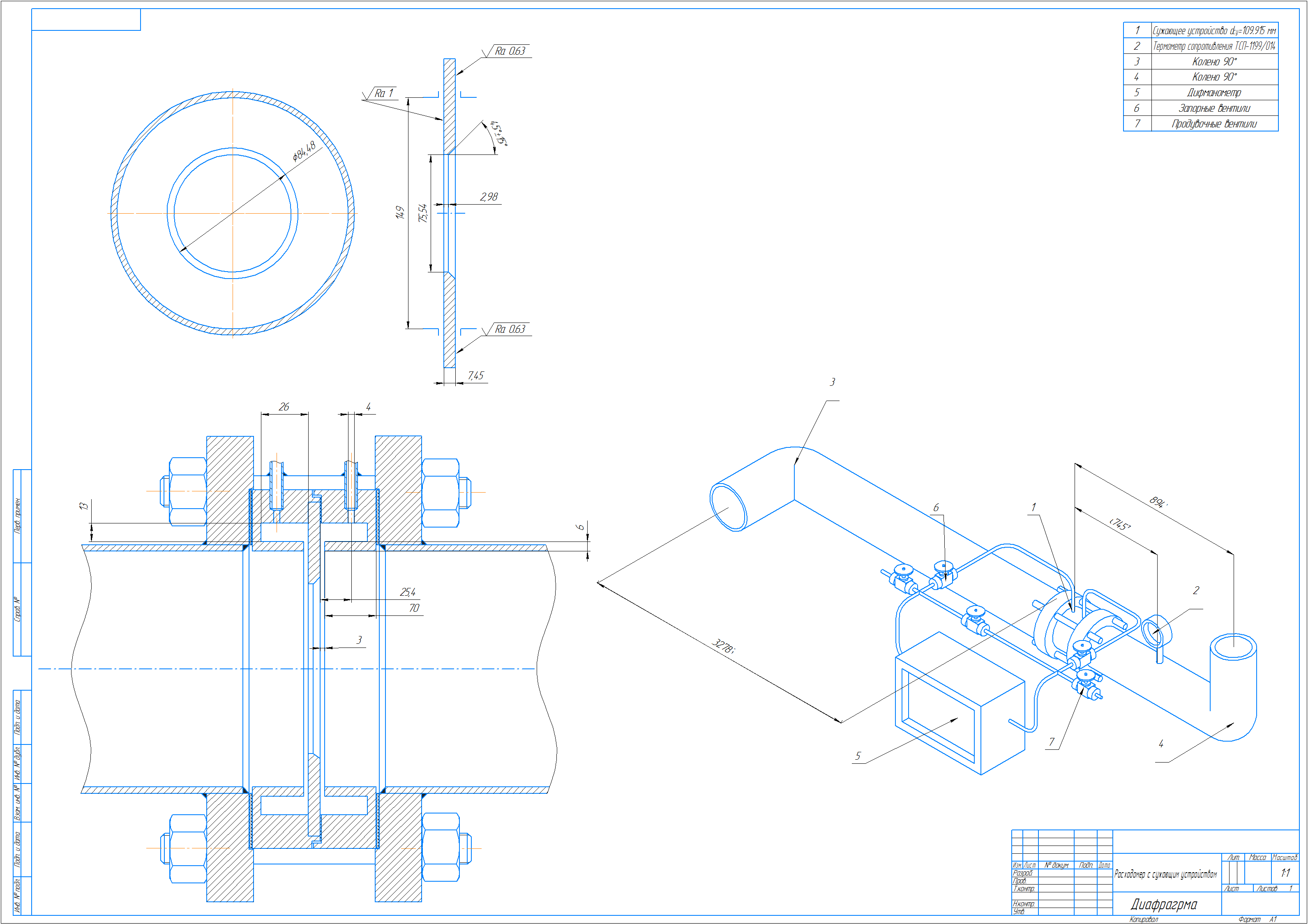

• Чертёж диафрагмы
• Схему установки сужающего устройства в трубопровод
• Схему установки расходомера

Содержание

Введение…………………………………………………………………… 4
1. Измерение расхода методом переменного перепада давления …….. 6
2. Метрологические характеристики средств измерений ……………... 10
3. Расчёт диаметра отверстия сужающего устройства ………………... 16
4. Выбор дифманометра …………………………………………………. 21
4.1 Расчет камеры усреднения давления ……………………….. 22
4.2 Требования к трубопроводу ………………………………….. 24
5. Выбор термометра сопротивления …………………………………… 25
6. Расчёт метрологических характеристик расходомера ……………… 27
Заключение ……………………………………………………………….. 33
Список использованных источников …………………………………… 34
