Узел для соединения расходомера на установку НАМП для внутренной добавки ремонтный вариант.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Узел установки расходомера
Узел установки расходомера
0
17
470
0
0
30
Сообщить о проблеме
Автор
Батыр
Курганов
Дата
07.12.2017
Язык
Русский
Состав
Сборочный чертеж (СБ)
Софт
КОМПАС-3D 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-

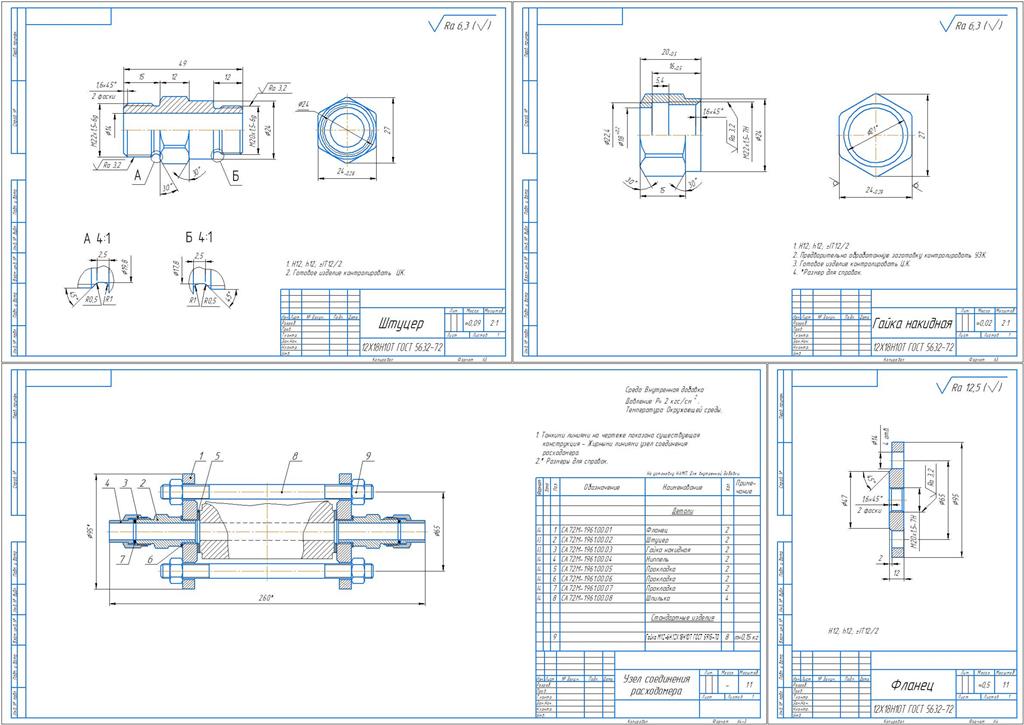

Узел установки расходомера
-
1961.00.04 Ниппель.cdw
-
1961.00.03 Гайка накидная.cdw
-
1961.00.05 Прокладка.cdw
-
1961.00.08 Шпилька.cdw
-
1961.00.00 СБ Узел соединения расх..cdw
-
1961.00.02 Штуцер.cdw
-
1961.00.07 Прокладка.cdw
-
1961.00.06 Прокладка.cdw
-
1961.00.01 Фланец.cdw
-
