Воткинский филиал
федерального государственного бюджетного образовательного учреждения
высшего образования
«Ижевский государственный технический университет имени М.Т. Калашникова»
(ВФ ФГБОУ ВО «ИжГТУ имени М.Т. Калашникова»)
Кафедра «Технология Машиностроения и Приборостроения»
Курсовая работа
по дисциплине: «Нормирование точности»
на тему: «Редуктор цилиндрический одноступенчатый» Вариант №7
Воткинск 2017
В данной курсовой работе представлен узкий горизонтальный одноступенчатый цилиндрический редуктор общемашиностроительного применения, который предназначен для увеличения крутящего момента и уменьшения частоты вращения. Проведен размерный анализ детали, выбор посадок колец подшипников. Произведен расчет шпоночного соединения детали.Спроектированы калибры для контроля гладких цилиндрических поверхностей.

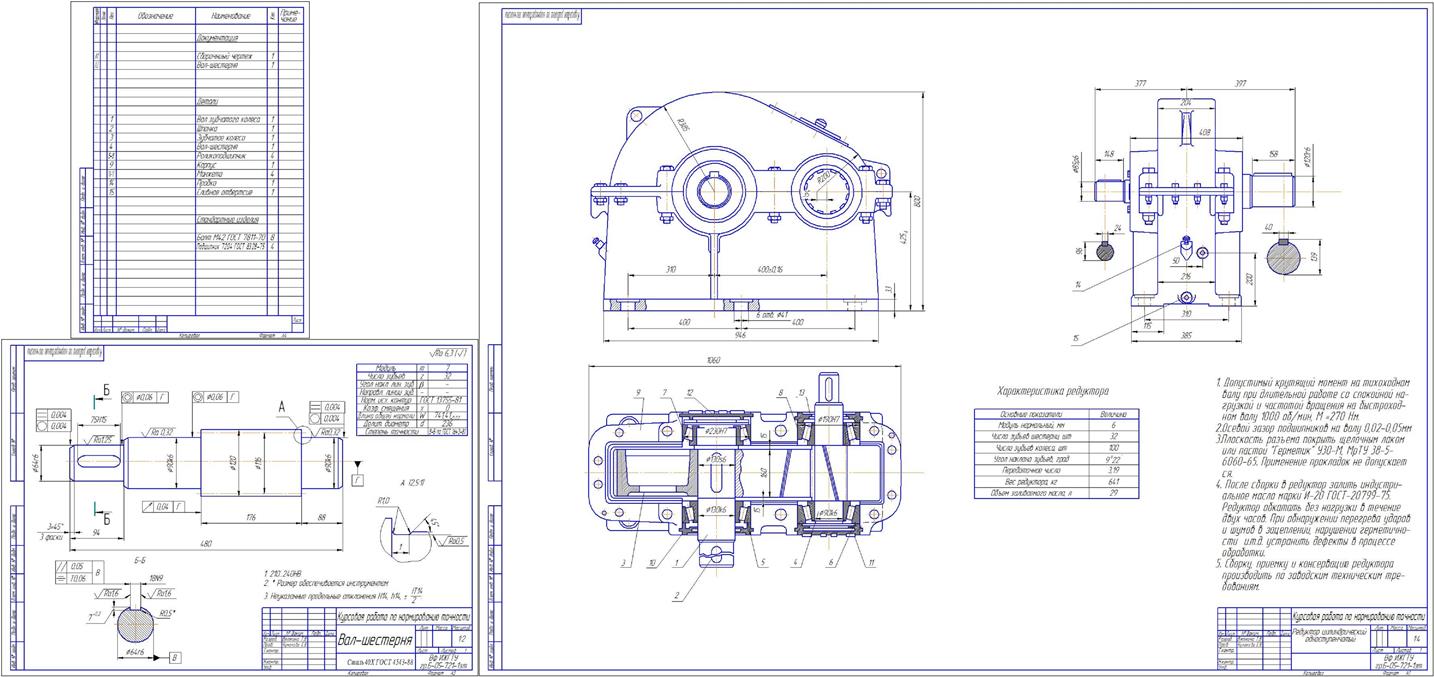

Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовоя работа содержит 1 лист формата А1, 1 лист1 формата А3, 1 спецификации, 26 страниц пояснительной записки, содержащей 12 рисунков, 3 таблицы.
Редуктор - это механизм, входящий в приводы машин и служащий для снижения угловых скоростей ведомого вала с целью повышения крутящих моментов. В редукторе применяются зубчатые передачи, цепные передачи, червячные передачи, а также используют их в различных сочетаниях - червячные и зубчатые, цепные и зубчатые и т. п. Редуктор используют в транспортных, грузоподъёмных, обрабатывающих и др. машинах.
На сборочном чертеже вал-шестерня находится под позицией №6. Деталь «вал-шестерня» служит для передачи крутящих моментов.
Вал изготавливается из стали 40Х (ГОСТ 4543-88).
СОДЕРЖАНИЕ
с.
ВВЕДЕНИЕ 3
1. Служебное назначение редуктора цилиндрического
одноступенчатого 5
2. Служебное назначение вала-шестерни 6
3. Размерный анализ детали 8
4. Выбор посадки (с зазором, с натягом и переходная) 12
5. Выбор посадок колец подшипников 16
6. Расчет шпоночного соединения детали 18
7. Проектирование калибра для контроля гладких цилиндрических поверхностей 21
ЗАКЛЮЧЕНИЕ 25
СПИСОК ИСТОЧНИКОВ ЛИТЕРАТУРЫ 26
