Белорусский национальный технический университет
Кафедра "Горные машины"
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет одноступенчатого цилиндрического редуктора"
Солигорск 2014
В данном проекте произведен расчет одноступенчатого цилиндрического редуктора.

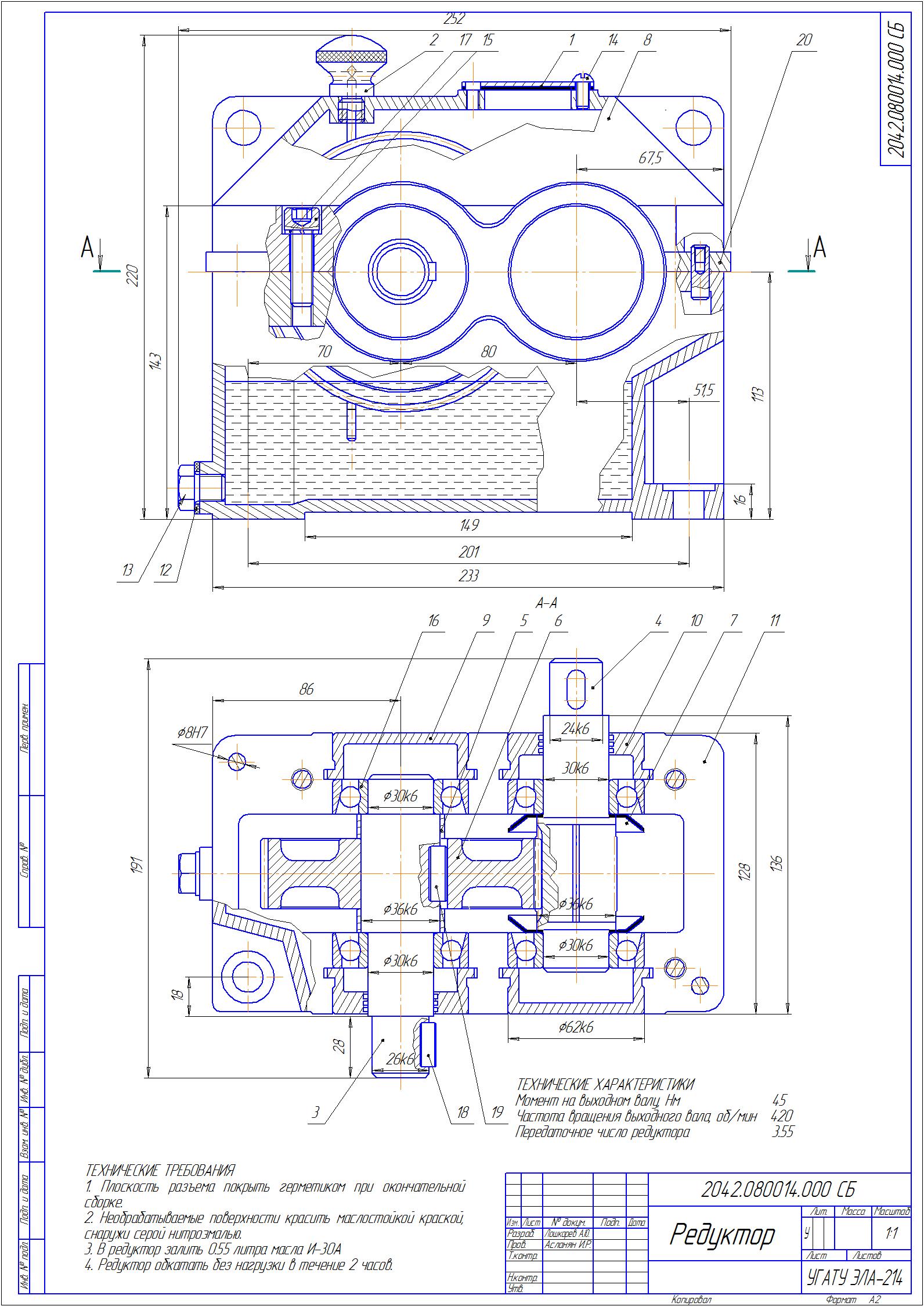

Графическая часть содержит сборочный чертеж редуктора, чертеж вала, чертеж зубчатого колеса и чертежи сборочных единиц.
Курсовой проект содержит:
в графической части: 1 лист формата А2, 2 листа формата А3, 2 листа формата А4;
в пояснительной записке: 19 страниц с расчетом и 3 источника литературы.
В данном случае редуктор представляет собой прямозубую передачу, является одноступенчатым, установлен с горизонтальным расположением валов (взято из введения).
Техническая харктеристика:
вращающий момент на выходном валу Т2=45Нм
частота вращения выходного вала n2=420об/мин
кпд зубчатой передачи 0,97
передаточное число U=3,55
