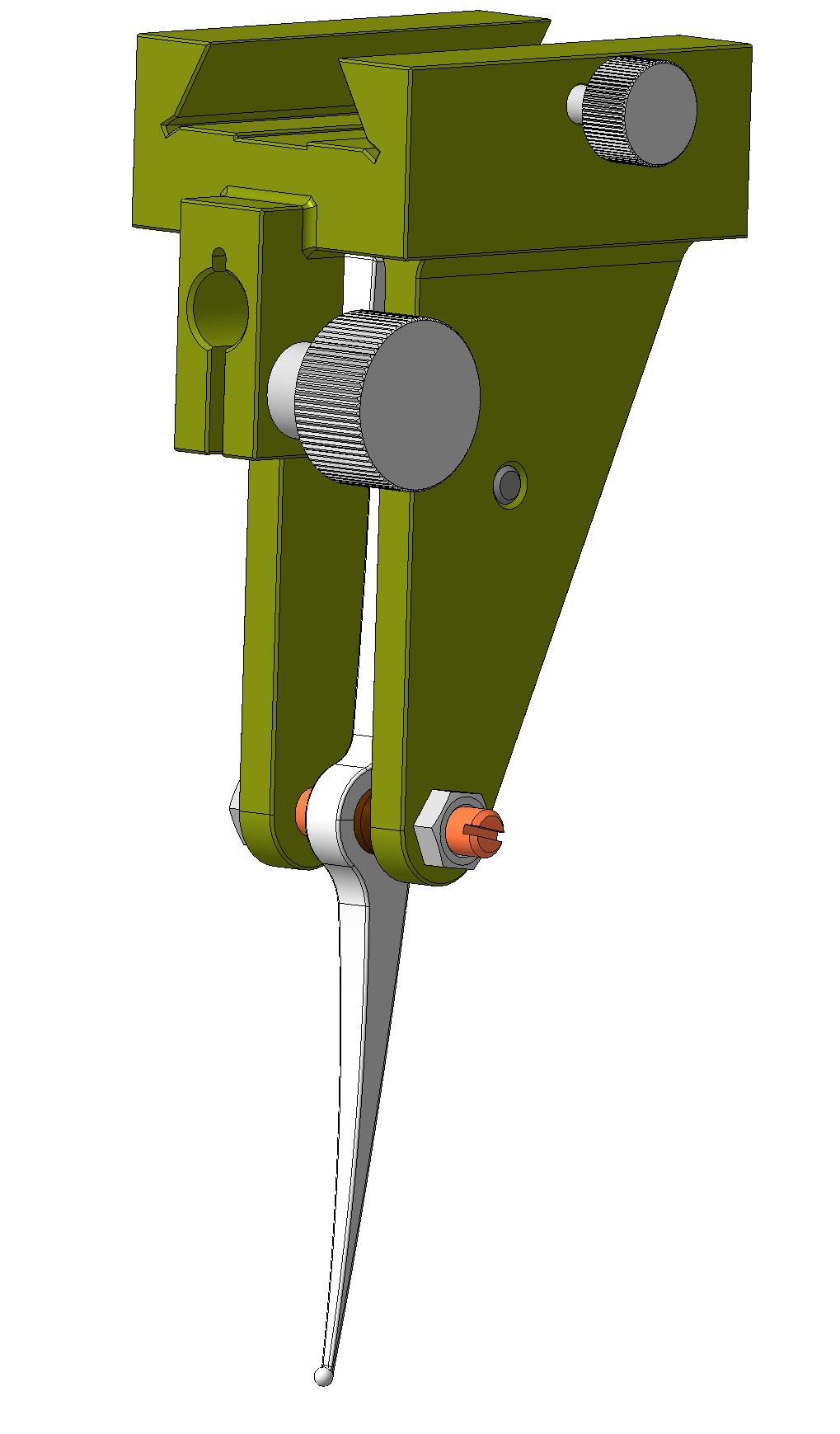

Центроискатель индикаторный является станочным приспособлением для точной настройки (в зависимости от применяемых часов индикаторного типа): параллельности детали к оси станка; совмещения оси шпинделя с центром отверстия, цапфы, паза и многое другое. Корпус центроискателя выполнен из сплава АК6(АК4). Лапка 30ХГСА калёная. Центрирующие винты - бронза. Крепится центроискатель к шпинделю станка через посадочное место "ласточкин хвост" + конус Морзе или цанговый зажим.
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Метрология (МСС) -
- Центроискатель индикаторный
Центроискатель индикаторный
0
49
3126
2
0
20
Сообщить о проблеме
Автор
Дата
01.06.2017
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D V13 SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
Центроискатель индикаторный
-
Гайка.m3d
-
Лапка.m3d
-
Винт зажима индикатора.m3d
-
Винт цетрирующий.m3d
-
Конус лапки (ласточкин хвост).m3d
-
Корпус.m3d
-
Штифт.m3d
-
Ось лапки.m3d
-
Сборка центроискателя.spw
-
Сборка центроискателя.a3d
-
Винт зажима центроискателя.m3d
-
