Устройство измерения скорости потока воды

177

766

200

3D модель Устройство измерения скорости потока воды

3D модели деталей и сборок устройства для измерения скорости потока воды

3D Модели

Автор

Владимир Голубев

Дата

07.02.2016

Язык

Русский

Состав

3D модели деталей и сборок

Софт

SolidWorks 12 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Устройство измерения скорости потока воды - копия
- Тара под устройство измерения скорости потока воды
  - Тара под оборудование.SLDASM
  - Вставка под устройство №1.SLDPRT
  - Верхняя часть корпуса.SLDPRT
  - Нижняя часть корпуса.SLDPRT
  - Вставка под устройство №2.SLDPRT
- Корпус под АКБ
  - Крышка АКБ.SLDPRT
  - Прокладка АКБ №1.SLDPRT
  - Корпус без АКБ в сборе.SLDASM
  - Вилка на блок 2РМГ14Б4Ш1Е2.SLDPRT
  - Корпус в сборе с АКБ.SLDASM
  - Амортизатор боковой.SLDPRT
  - Прокладка под вилку блока 2РМГ14Б4Ш1Е2.SLDPRT
  - Корпус АКБ.SLDPRT
  - АКБ Delta GX 12-17.SLDPRT
- Носитель - тримаран
  - Элемент устойчивости носителя
    - Элемент устойчивости носителя.SLDPRT
  - Колпачок.SLDPRT
  - Несущий элемент носителя
    - Несущий элемент носителя.SLDPRT
  - Прокладка АКБ №2.SLDPRT

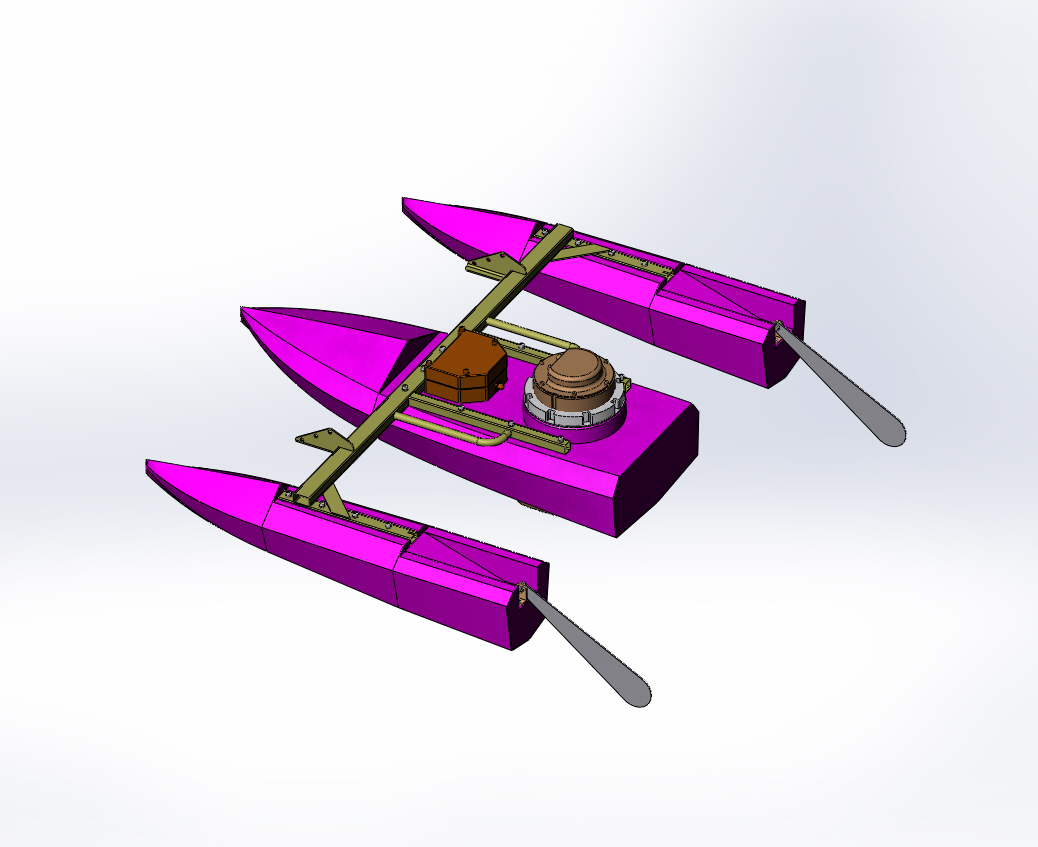

  - Носитель - тримаран в сборе с оборудованием.SLDASM
  - Шайба.SLDPRT
  - Гайка.SLDPRT
  - Носитель
    - Киль.SLDPRT
    - Кронштейн
      - Продольный элемент кронштейна №3.SLDPRT
      - Ручка.SLDPRT
      - Продольный элемент кронштейна №2.SLDPRT
      - Ребро жесткости.SLDPRT
      - Петля №2.SLDPRT
      - Поперечный элемент кронштейна.SLDPRT
      - Петля №1.SLDPRT
      - Продольный элемент кронштейна №1.SLDPRT
      - Кронштейн в сборе.SLDASM
    - Кронштейн под киль
      - Кронштейн под киль.SLDASM
      - Основание.SLDPRT
      - Ребро.SLDPRT
    - Носитель - тримаран.SLDASM
- Тара под АКБ
  - Вставка АКБ №2.SLDPRT
  - Тара под АКБ со вставками.SLDASM
  - Крышка тары под АКБ.SLDPRT
  - Вставка АКБ №1.SLDPRT
  - Корпус тары под АКБ.SLDPRT
  - Петля под установку ремня
    - Накладка.SLDPRT
    - Петля под установку ремня для переноса.SLDASM
    - Ручка.SLDPRT
  - Тара под АКБ без вставок.SLDASM
  - Петля
    - Петля Адонис.SLDASM
    - Створка.SLDPRT
    - Створка - крючок.SLDPRT
  - Замок защелка
    - Замок защелка Z57.23.02-1,0.SLDASM
    - Зацеп.SLDPRT
    - Основание.SLDPRT
    - Петля.SLDPRT
    - Зажим.SLDPRT
- Корпус с электроникой
  - Прокладка верхняя.SLDPRT
  - Верхняя крышка
    - Прокладка под вилку блока 2РМГ22Б10Ш1Е2Б.SLDPRT
    - Верхняя крышка в сборе.SLDASM
    - Вилка на блок 2РМГ14Б4Ш1Е2.SLDPRT
    - Верхняя крышка.SLDPRT
    - Вилка на блок 2РМГ22Б10Ш1Е2Б.SLDPRT
    - Прокладка под вилку блока 2РМГ14Б4Ш1Е2.SLDPRT
  - Устойство измерения скорости потока воды.SLDASM
  - Блок антенный
    - Корпус антенного блока.SLDPRT
    - Блок антенный.SLDASM
    - Основание антенны Ф160.SLDPRT
    - Прокладка антенная.SLDPRT
    - Корпус датчика температуры.SLDPRT
    - Датчик температуры.SLDPRT
    - Прокладка корпуса температурного датчика.SLDPRT
    - Переходник на аннтену ППА-1
      - Антенна ППА-1.SLDPRT
    - Переходник на аннтену У32
      - Антенна У32.SLDPRT
  - Корпус с электроникой
    - Панель крепления оборудования.SLDPRT
    - Корпус в сборе с электроникой.SLDASM
    - Экран.SLDPRT
    - Электроника
      - Плата управления антенами.SLDPRT
      - GPS приёмник GlobalSat BU-353 GLONASS.SLDPRT
      - Плата вычислителя NI sbRIO-9606.SLDPRT
    - Площадка установки GPS.SLDPRT
    - Корпус блока электроники.SLDPRT
  - Прокладка нижняя.SLDPRT
- Тара под кронштейн и метизы
  - Нижний элемент корпуса.SLDPRT
  - Вставка тары под кронштейн №2.SLDPRT
  - Тара под кронштейн и метизы.SLDASM
  - Верхний элемент корпуса.SLDPRT
  - Тара под кронштейн без вставок.SLDASM
  - Вставка тары под кронштейн №1.SLDPRT
