КОМПАС 3D 18

Проектирование АСУ технологического процесса продольно-строгального станка модели 7212

Бюджетное профессиональное образовательное учреждение Удмуртской Республики
ГЛАЗОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ
КУРСОВОЙ ПРОЕКТ по МДК 04.02 «Автоматизированные системы управления технологическими процессами»
ТЕМА: Проектирование автоматизированной системы управления технологического процесса продольно-строгального станка.
Глазов 2015

В данном курсовом проекте рассматривается проектирование автоматизированной системы управления технологического процесса продольно-строгального станка. Произведен технический расчет для автоматизации.

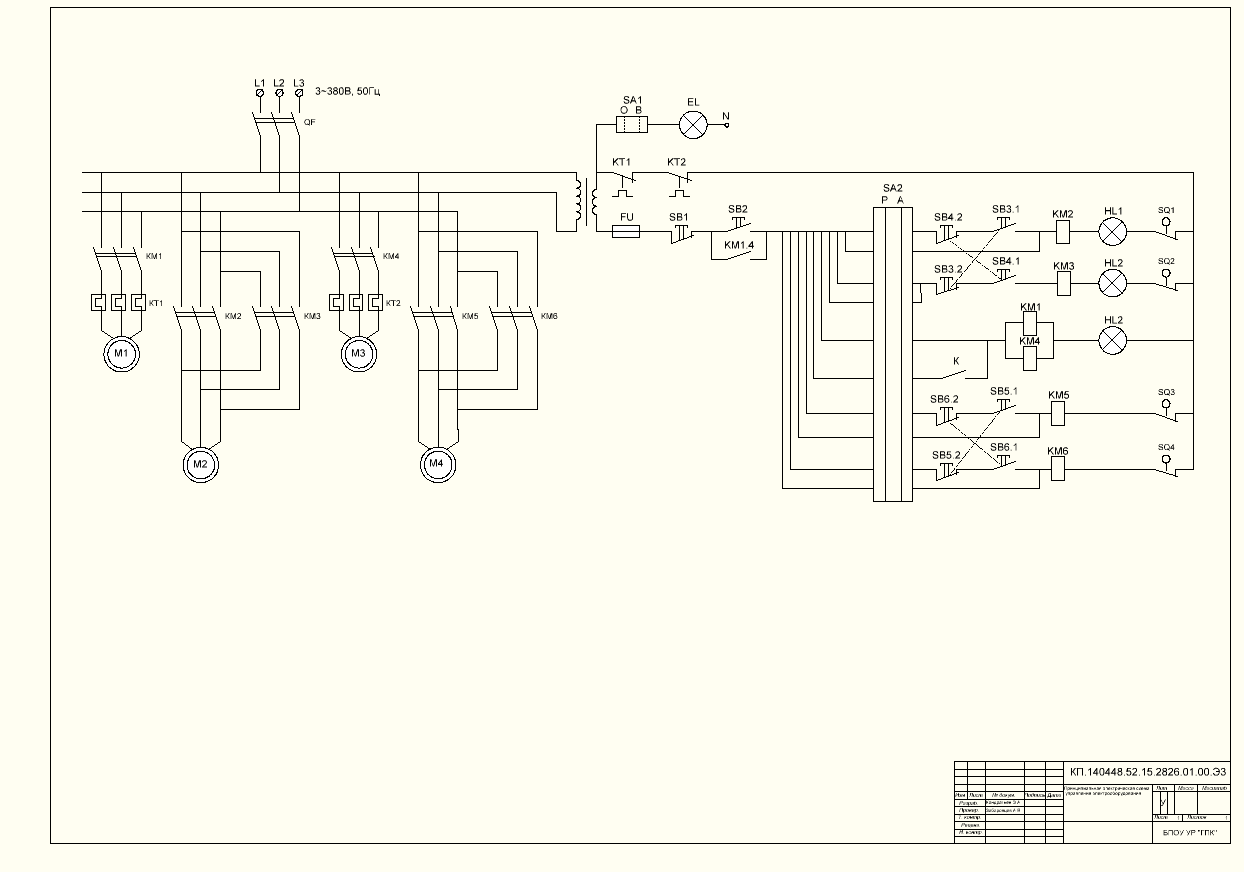

Графическая часть содержит электрическую принципиальную схему продольно-строгального станка, и монтажную схему продольно-строгального станка.
Курсовой проект содержит 2 листа формата А1 графической части, 27 страниц пояснительной записки.

За основу был взят продольно-строгальный станок модели 7212.

Наибольшие размеры обрабатываемых деталей: мм

* ширина 1000
* высота 900

Расстояние между стойками мм. 1000
Наибольшее расстояние между поверхностью стола и поперечиной мм. 1500
Размеры рабочей поверхности стола мм 1120 х 4000
Наибольшая длина хода мм. 3200
Наибольшая длина перемещения ползунов мм. 300
Угол поворота суппортов град +/- 60

Питающая электросеть: Гц, в

- род тока Переменный трехфазный
- частота 50
- напряжение 380

Состав: хемы электрические - монтажная, принципиальная, ПЗ Язык документа

Софт: Splan7

Каталог / Автоматизация / Проектирование АСУ технологического процесса продольно-строгального станка модели 7212
