  • Устройства управления главным электроприводом продольно-строгального станка

Устройства управления главным электроприводом продольно-строгального станка

0
16
547
0
0
40

Белорусско-Российский университет, Кафедра «Электропривод и АПУ», дисциплина «Микропроцессорные системы», Устройства управления главным электроприводом продольно-строгального станка, 2017

Исходные данные: Процесор cortex M4, индикатор МЖКИ, интерфейс CAN, электродвигатель из предыдущей курсовой по ТЭП.
В данной работе разрабатывается система управления электроприводом продольно строгального станка.
Содержание
Введение
Разработка аппаратной части
Разработка программного обеспечения
Приложение А Текст программы

Блок схемы нарисованы в Diagram Disigned

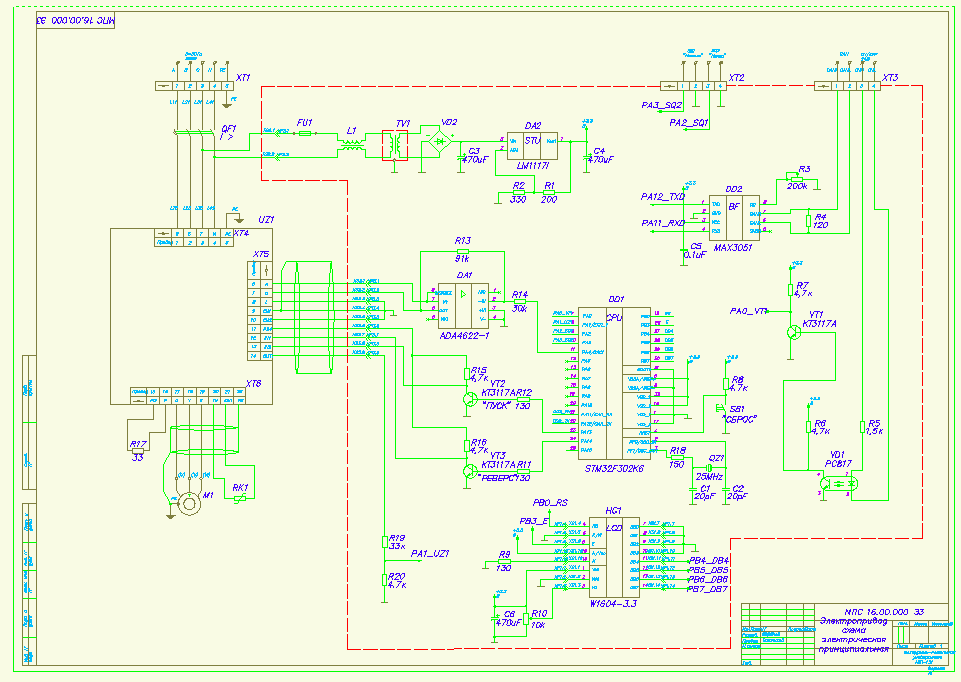

Принципиальная схема в AutoCAD 2016
Программа для микроконтроллера в Keil uVision5


Сообщить о проблеме
Автор
user-avatar fermiums
Дата
20.10.2017
Язык
Русский
Состав
Пояснительная записка (ПЗ) WORD(2010), Схема электрическая принципиальная(Э3) (AUTOCAD 2013), Блок схема алгоритма программы (Diagram Designer), Блок схема устройства (Diagram Designer), Программа для МК (Keil u Vision5).
Софт
AutoCAD 2016 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
