Главный привод продольно-фрезерного двухстоечного станка

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КУРСОВОЙ ПРОЕКТ по курсу Технологическое оборудование современного машиностроительного производства
Тема курсового проекта Главный привод металлорежущего станка
2014

Исходные данные:
Продольно-фрезерный двухстоечной станок.
Размера стола, мм, мм – 630х2000.
Двигатель – двухскоростной.
Структура – с частичным выпадением.
Система управления – электрическая.
Предельные частоты вращения шпинделя, мин-1 – 80/1600.
Мощность электродвигателя главного привода, кВт – 8.

2.Обоснование технической характеристики проектируемого станка 5
2.1. Подбор станков-аналогов 5
2.2. Расчет числа ступеней привода 6
2.3. Определение ряда частот вращения шпинделя 6
2.4. Выбор электродвигателя 6
3. Кинематический расчет привода главного движения 6
3.1. Составление возможных вариантов структурных формул привода 6
3.2. График частот вращения шпинделя 8
3.3. Расчет передаточных отношений и чисел зубьев колес 8
3.4. Определение действительных частот вращения шпинделя 9
3.5. Определение погрешности частот вращения шпинделя 10
3.6. Кинематическая схема привода 11
4. Прочностной расчет привода главного движения 12
4.1. Расчет модуля зубчатых передач 12
4.1. Определяем размеры зубчатых колес привода станка 15
4.2. Расчёт крутящих моментов и диаметра валов 16
5. Выбор электрических муфт 17
6. Выбор подшипников 18
Заключение 20
Список литературы 21

Состав: Свертка , Сборочный чертеж (СБ), ПЗ Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Главный привод продольно-фрезерного двухстоечного станка

Просмотр файлов

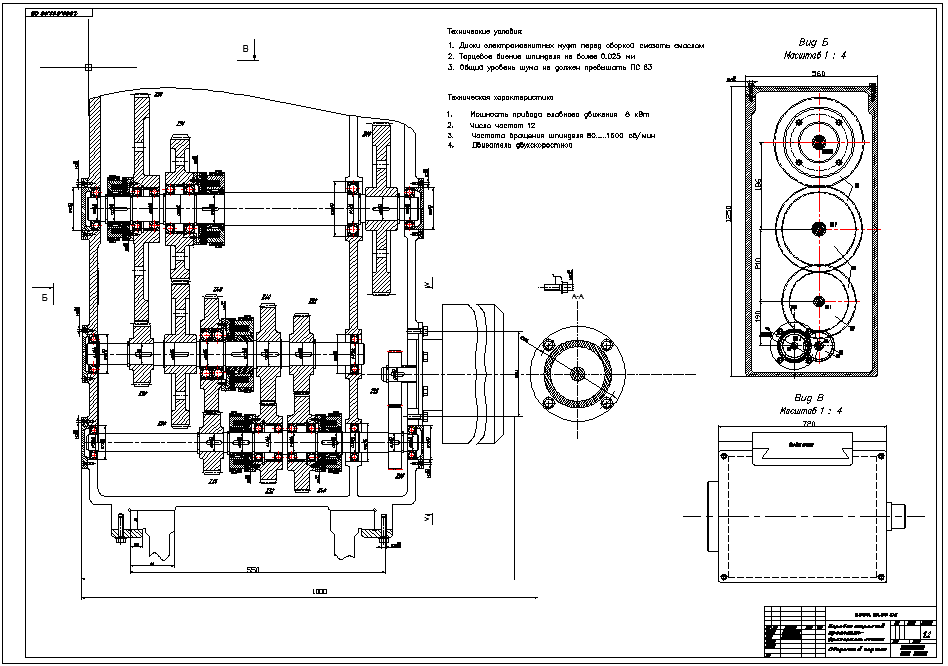

New folder (2)\коробка скоростей.dwg
New folder (2)\Чу Минь Тхань_АТБ-11-1 (Курсовой проект).docx
New folder (2)
