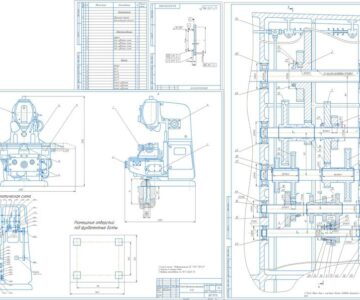

Проектирование главного привода вертикально-фрезерного консольного станка

Иркутский национальный исследовательский технический университет
Кафедра Технологии и оборудования машиностроительных производств
Курсовая работа по дисциплине "Технологическое оборудование современного машиностроительного производства"
На тему: "Проектирование привода главного движения металлорежущего станка"
Иркутск 2021

Вертикально фрезерный станок (консольный),
размер рабочей поверхности стола 250х800 мм,
1 ступень скорости электродвигателя,
ступенчатый характер изменения частот вращения шпинделя,
система управления электрическая.

Содержание
Введение 4
1 Техническое задание 5
2 Обоснование технической характеристики проектируемого станка 5
2.1. Определение количества ступеней привода 6
2.2. Определение ряда частот вращения шпинделя 6
2.3. Выбор электродвигателя 7
3 Кинематический расчёт привода главного движения 7
3.1. Построение структурной сетки и графика частот привода 7
3.2. Определение погрешности частот вращения шпинделя 8
3.3. Кинематическая схема привода 10
4 Предварительный прочностной расчёт привода 10
4.1. Определение расчетной частоты вращения шпинделя 10
4.2. Расчет мощностей на валах 10
4.3 Расчет моментов на валах 11
4.4 Расчет диаметров валов 12
4.5 Расчет модуля зубчатых передач 12
5 Конструктивное оформление коробки скоростей 15
5.1 Расчет параметров зубчатых колес 15
5.2 Выбор муфт 16
6 Расчет масляной ванны 17
Заключение 18
Список литературы 19
