Проектирование станка фрезерного консольного вертикального с ЧПУ с подробной разработкой привода продольной подачи

Казанский национальный исследовательский технический университет им. А. Н. Туполева
Кафедра машиностроения
Курсовой проект по дисциплине "Оборудование автоматизированных производств"
На тему: "Проектирование станка фрезерного консольного вертикального с ЧПУ с подробной разработкой привода продольной подачи"

Спроектировать станок фрезерный консольный вертикальный с ЧПУ с подробной разработкой привода продольной подач стола.
Техническая характеристика:
1. Класс точности станка, ГОСТ 8-82 Н
2. Предельные размеры обрабатываемой поверхности,
(LxBxH), мм 800x250x400
3. Максимальный диаметр нарезаемой резьбы, мм 30
4. Количество гнезд под инструмент в магазине, шт 12
5. Пределы частот вращения шпинделя, об/мин 24...2200
6. Пределы рабочих подач:
координата Х, мм/мин 11...500
координата Y, мм/мин 11...500
координата Z, мм/мин 11...500
7. Пределы скоростей быстрых перемещений
координата Х, мм/мин 3000
координата Y, мм/мин 3000
координата Z, мм/мин 1000
8. Мощность электродвигателя привода
главного движения, кВт 12
9. Наибольшее усилие подачи:
координата Х, H 4000
координата Y, H 4000
координата Z, H 4000
10. Наибольший крутящий момент на шпинделе, Н*м 500
Прототипом проектирования данного станка является станок фрезерный консольный вертикальный с ЧПУ ГФ2171С5

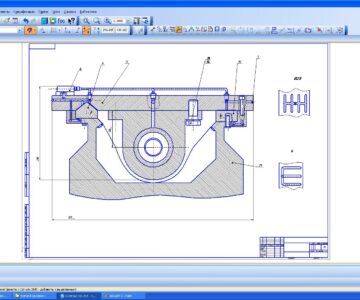

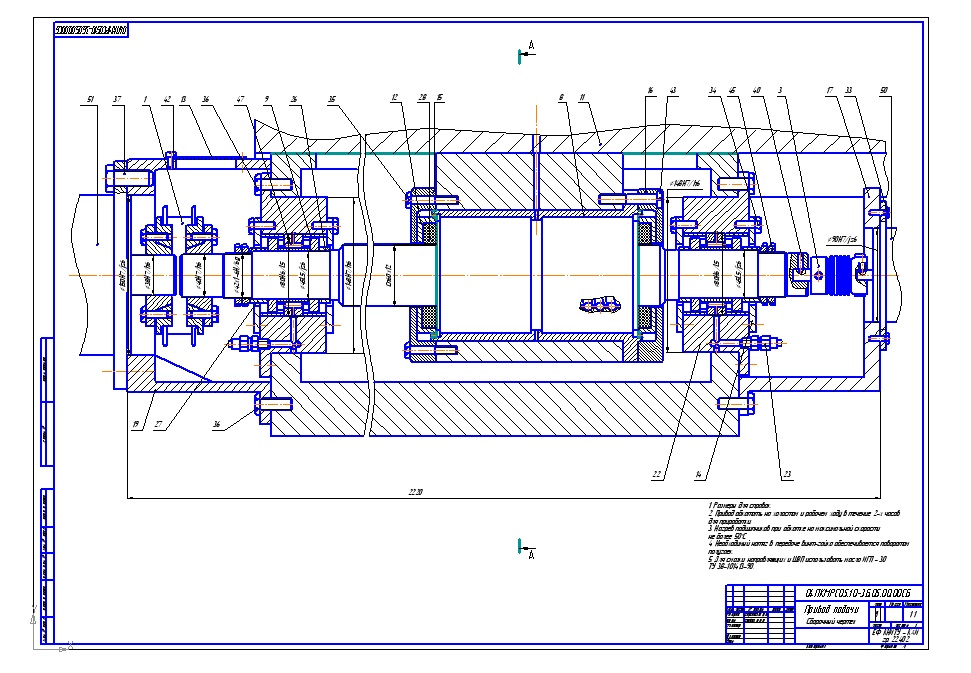

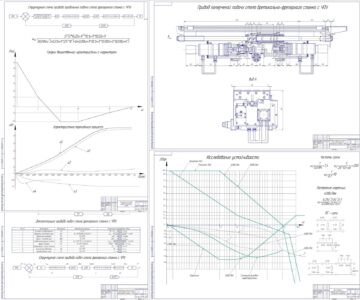

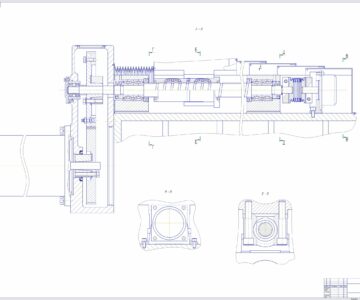

Состав: Чертеж привода,кинематическая схема,чертеж станка,спецификация привода,ПЗ Язык документа

Софт: КОМПАС-3D V14

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Проектирование станка фрезерного консольного вертикального с ЧПУ с подробной разработкой привода продольной подачи

1 чертеж.cdw
Курсовой проект.docx
Спецификация привода подачи.spw
Чертеж2.cdw
Чертеж3.cdw
Чертеж4.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
