Проектирование широтно-импульсного преобразователя

Белорусско-Российский университет
Кафедра "Электропривод и АПУ"
Курсовой проект по дисциплине "Электропривод и АПУ"
На тему: "Проектирование широтно-импульсного преобразователя"
Могилев 2018

Исходные данные:
Двигатель ПБСТ-23
Номинальная скорость вращения n=1500 об/мин
Номинальное напряжение Uя=110 В
Номинальная мощность Pн=0,85 кВТ
Номинальный ток Iя=9,2 А
Сопротивление обмоток якоря при 15 ºС: Rя=0,594 Ом
Cопротивление добавочных полюсов при 15 ºС: Rдп=0,367 Ом
Сопротивление обмотки возбуждения при 15 ºС: Rов=216 Ом.

По заданию курсового проекта необходимо спроектировать нереверсивный широтно-импульсный преобразователь.
Графическая часть: Схема электрическая принципиальная силовой части преобразователя, функциональная схема СИФУ, схемы замещения силовой части преобразователя; Графики электромагнитных процессов, регулировочных характеристик, внешних характеристик, энергетических характеристик преобразователя.

Содержание
Введение 4
1 Анализ вариантов технических решений по силовой части преобразователя, расчет элементов 6
1.1 Краткая классификация преобразователей по заданному типу 6
1.2 Анализ вариантов технических решений 7
1.3 Разработка схемы электрической принципиальной силовой части преобразователя 9
1.4 Разработка схемы электрической функциональной системы управления 10
1.5 Расчет и выбор элементов силовой части преобразователя 12
1.5.1 Расчет параметров и выбор трансформатора 12
1.5.2 Расчет и выбор тиристоров и диодов 15
1.5.3 Выбор сглаживающего и коммутирующих конденсатора и дросселя 17
1.5.4 Расчет и выбор элементов защиты 18
2 Математическое моделирование силовой части преобразователя 21
2.1 Разработка эквивалентной схемы замещения силовой части преобразователя 21
2.2 Разработка математического описания силовой части преобразователя 22
2.3 Разработка математической модели и расчет электромагнитных процессов 23
3 Расчет регулировочных и внешних характеристик преобразователя 24
3.1 Расчет регулировочных характеристик 24
3.2 Расчет внешних характеристик 24
4 Расчет энергетических характеристик преобразователя 25
4.1. Расчет зависимости КПД от управляющего воздействия 25
4.2. Расчет функциональной зависимости коэффициента мощности от управляющего воздействия 26
Заключение 28
Список используемой литературы 29
Приложение А 30

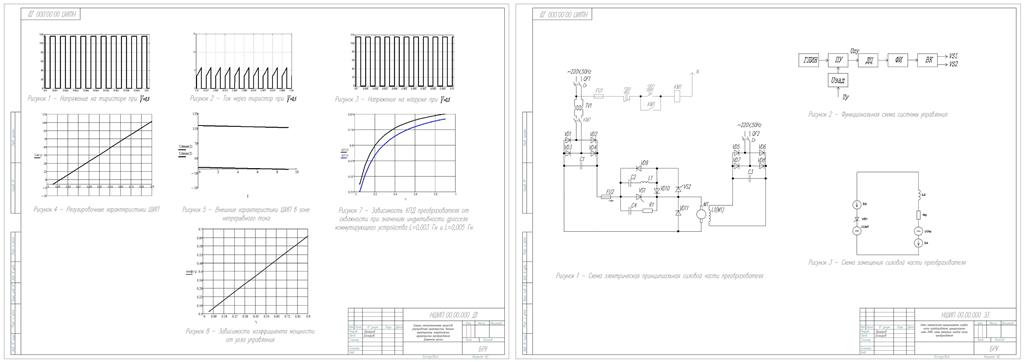

Состав: Схема электрическая принципиальная силовой части преобразователя, функциональная схема СИФУ, схемы замещения силовой части преобразователя; Графики электромагнитных процессов, регулировочных характеристик, внешних характеристик, энергетических характеристик преобразователя (Д1) , ПЗ, расчет характеристик ШИП (Mathcad). Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Автоматизация / Проектирование широтно-импульсного преобразователя

KP/Грфики1.dwg
KP/записка.docx
KP/расчет характеристик шип.xmcd
KP/Схема электрическая принципиальная.dwg
KP
