Проектирование систем автоматизации

Харьковский политехнический институт
Кафедра АТС та ЕМ
Курсовой проект по дисциплине "Основы проектирования систем автоматизации"
На тему: "Проектирование щита автоматизации"
2018

Исходные данные: Шкаф ЩШ-І-600*600 УХЛ4-IP30-ОСТ 36.13.90; Вторичный прибор ДИСК-250; Регулирующее устройство РП4-У; Задатчик РЗД-12; Блок управления БРУ-42; Блок прецизионного интегрирования БПИ-Ш; Преобразователь электро-пневматический ЭПП-М.

В данной работе рассматривается проектирование щита автоматизации(выбор устройств и размещение их на щите) с заданными параметрами указанными выше.

Содержание
1. Выбор приборов и средств автоматизации
2. Описание схемы по контурам
2.1. Описание контура регулирования уровня
2.2. Описание контура дистанционного управления двигателем насоса
3. Описание и выбор щита управления
3.1. Описание щита управления согласно задания
4. Описание схем сигнализации
4.1 Схема сигнализации положения
4.2 Схема технологической
вывод
Список источников информации
Приложение А Спецификация на приборы и средства автоматизации

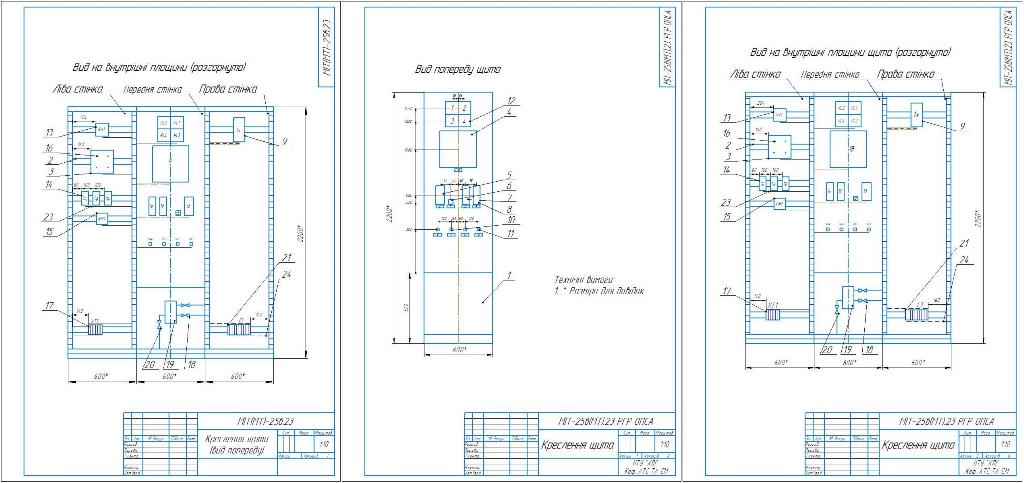

Приложение Б Чертежи общего вида щита управления
