Проектная документация установка ЧРП 6кВ на насосной станции

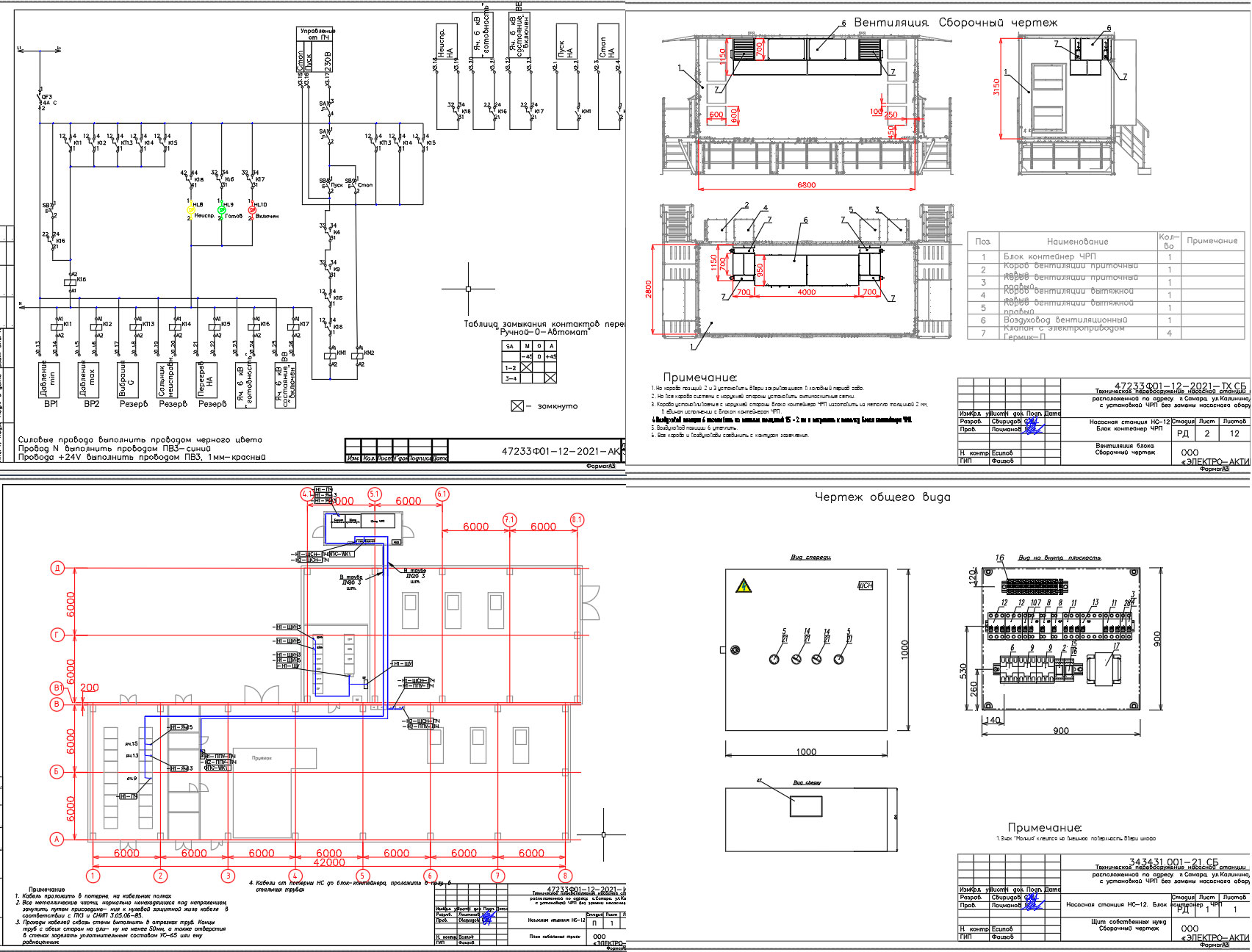

«Техническое перевооружение насосной станции на НС-12 с установкой ЧРП без замены насосного оборудования» ПД в форматах Word и AutoCad

В состав насосной станции НС-12 входят шесть насосных агрегатов, мощностью приводных электродвигателей агрегатов №1, №2, №3, №5, №6 - 315 кВт, мощность приводного электродвигателя агрегата №4 - 320 кВт. Эл. двигатели насосных агрегатов – асинхронные.
РУ-6кВ станции состоит из 2 секций, от секции 1 запитаны электродвигатели насосных агрегатов №1, №3, №5, от секций 2, запитаны электродвигатели насосных агрегатов №2, №4, №6.
Особенностью работы станции является поддержание заданного давления (расхода) в диктующих точках городской сети.
Системы автоматического поддержания давления в трубопроводах городской сети от НС-12 на сегодняшний день нет, автоматического управления насосами тоже нет.
Первоочередной задачей видится создание автоматизированной системы сбора и анализа данных существующей установки с последовательным анализом работы гидравлической схемы и совершенствованием алгоритмов работы оборудования.
Исходя из вышеизложенного, предлагается создание полноценной системы АСУТП, и внедрение частотно-регулируемого электропривода для двух насосных агрегатов. Ввиду отсутствия данных для расчета экономического эффекта, приведем одну из типовых схем с оценкой затрат на ее реализацию.
Для минимизации затрат, предлагается установить один высоковольтный преобразователь частоты серии VEDADRIVE VD-P400KU для плавного пуска/останова и регулирования частоты вращения насосов №3 и №5.
Технические характеристики:
 Насосы: тип: СЭ-1250-70;
 Частота вращения: n=1500 об/мин;
 Номинальный напор: Рном=70 метра;
 Номинальный расход: Qном=1250м3/час;
 Эл. двигатель, мощность: 315 кВт;
 КПД: 0,85;
 Номинальное напряжение: 3 ф. ~6000 В;
 Номинальный ток: 38 А
 Количество насосов: 2 шт.
 Вид строительства: техническое перевооружение.
 Категория надёжности -1
 Пояснения о необходимости выполнения работ: выполнить работы по проектированию одного частотного привода Danfoss 6кВ на электродвигатели мощностью 315кВт насосных агрегатов № 3,5 НС-12, расположенной по адресу ул. Мирная, д. 86-88;
 Расположение объекта - г.о. Самара, ул. Мирная, д.86-88;
 Характеристика помещения: особо опасное;
