Разработка АСУ выпарной станции

Кубанский технологический университет
Кафедра системы управления и технологических комплексов
Дипломный проект
На тему: "Разработка АСУ выпарной станции"
Кубань 2014

Исходные данные:
Режим работы 264 смены;
Производительность 400 кг/сутки;
Выпуск продукции 146 тыс. кг/год
Потери продукта 7%

В данной работе была разработана АСУ выпарной станции и рассмотрены следующие вопросы:
Технологический процесс выпарки;
Выбор средств измерения;
Выбор компьютерных, аппаратных средств автоматизации;
Описание принципов работы приборов.

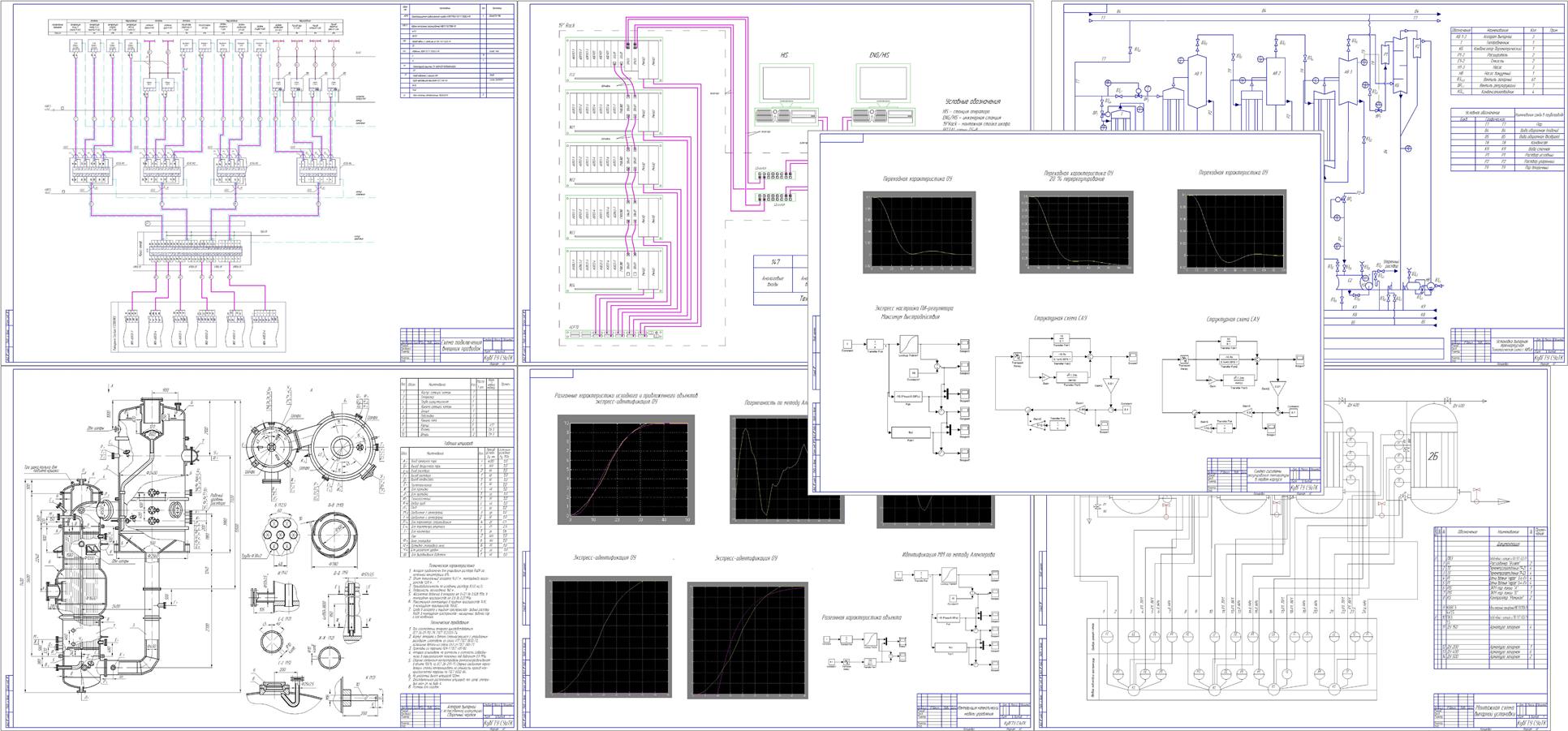

Графическая часть содержит:
Аппарат выпарной с естественной циркуляцией;
Технологическая схема КИПиА;
Схема подключения цита управления;
Схема подключения внешних проводок;
Синтез системы регулирования температуры в первом корпусе;
Монтажная схема выпарной установки;
Идентефикация математической модели управления.

Содержание
ВВЕДЕНИЕ
1. ОБЗОР И АНАЛИЗ ИНФОРМАЦИИ ПО ТЕМЕ ИССЛЕДОВАНИЙ
1.1. Описание технологического объекта управления.
1.2. Анализ информации автоматизации выпарных установок
1.3. Автоматизированные системы выпарных установок
1.4. Техническое обеспечение автоматизации выпарки
2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ
2.1. Описание функциональной схемы
2.2. Автоматизированная система выпарной установки
2.3. Техническое обеспечение процесса автоматизации
2.4. Принцип управления межкорпусных задвижек, датчиков давления, датчиков уровня
2.5 Разработка систем автоматизации выпарной установки
3. МОДЕЛИРОВАНИЕ, РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ ВО ВТОРОМ КОРПУСЕ
3.1. Настройка ПИД регуляторов
4. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ
4.1. Основные функциональные схемы
4.1.1. Выбор технических средств измерения и описания (клапана, позиционеры, контроллеры). Описание щита или пульта
4.2. Технологическая линия производства сахара из сахарной свеклы. Характеристика комплексов оборудования. Стадии технологического процесса
4.3. Автоматизация процесса переработки сахара
4.4. Приборы и средства автоматизации
5. РАЗРАБОТКА ТЕХНИЧЕСКИХ СРЕДСТВ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВЕННЫХ ПРОЦЕССОВ
6. РАЗРАБОТКА ТЕХНОЛОГИИ ОБРАБОТКИ ДЕТАЛИ
6.1 Материальный баланс установки
6.2 Тепловой расчёт установки
6.3 Определение расхода греющего пара
6.4 Определение поверхности теплопередачи, выбор типа выпарного аппарата
6.5 Расчёт и выбор вспомогательного оборудования (насос, конденсатоотводчик, барометрический конденсатор)
6.6 Расчёт диаметров трубопроводов и штуцеров
7. МАРКЕТИНГ И МЕНЕДЖМЕНТ
8. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
8.1. Основные требования техники безопасности при эксплуатации выпарных установок
8.2. Инструкция по безопасному режиму работы операторов выпарной установки
8.2.1. Обязанности выпарщика при заступлении на смену
8.2.2. Порядок, сроки и способы проверки арматуры, предохранительных устройств, приборов автоматики, защиты и сигнализации.
9. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ РАЗРАБОТКИ ПРОЕКТА
9.1 Технико-экономическое обоснование
9.2 Оценка ожидаемых затрат на проектирование
9.3 Оценка стоимости материалов и электроэнергии необходимой для проектирования
9.4 Расчет стоимости проекта
9.5 Расчет капитальных вложений
9.6 Расчет эксплуатационных затрат
ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЯ

Состав: Аппарат выпарной с естественной циркуляцией (СБ), Идентефикация математической модели управления (Схема), Монтажная схема выпарной установки, Синтез системы регулирования температуры в первом корпусе (Графики), Схема подключения внешних проводок, Схема подключения цита управления, Технологическая схема выпарной установки, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Каталог / Автоматизация / Разработка АСУ выпарной станции

Просмотр файлов
Разработка АСУ выпарной станции\Аппарат выпарной с естественной циркуляцией.cdw
Разработка АСУ выпарной станции\Идентефикация математической модели управления.cdw
Разработка АСУ выпарной станции\Монтажная схема выпарной установки.cdw
Разработка АСУ выпарной станции\ПЗ.docx
Разработка АСУ выпарной станции\Синтез сиситемы регулирования температуры в первом корпусе.cdw
Разработка АСУ выпарной станции\Схема подключения внешних проводок.cdw
Разработка АСУ выпарной станции\Схема подключения щита управления.cdw
Разработка АСУ выпарной станции\Технологическая схема выпарной установки.cdw
Разработка АСУ выпарной станции
