Конкурс асов 3D-моделирования

Разработка элементов бурильно-крановой машины БМ-205

Белорусский Государственный Университет Транспорта
Кафедра «Детали машин, путевые и строительные машины»
КУРСОВАЯ РАБОТА по дисциплине «СИСТЕМЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ»
На тему: «Разработка элементов САПР»
Гомель 2016

Исходные Данные:

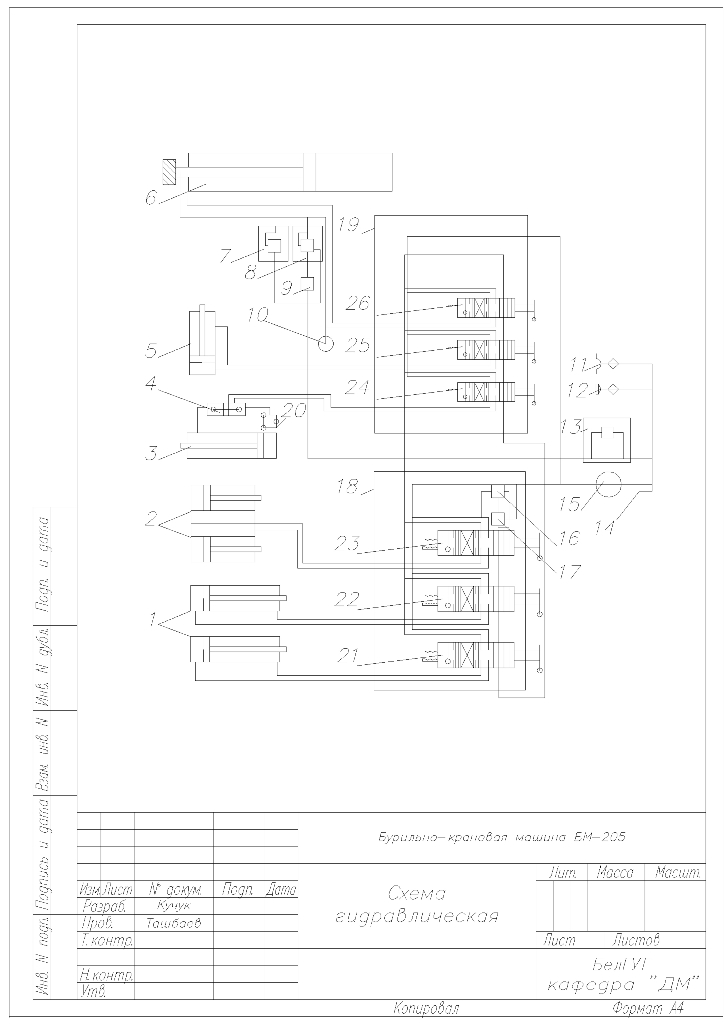

Гидросхема бурильно-крановой машины БМ-205

Для приложения А: Мощность на выходном (рабочем) валу Р4 = 1,8 кВт;
Частота вращения выходного вала n4 = 78 об/мин.

Содержание:
Введение…………………………………………………………………………...4
1. Применение средств САПР для создания связи баз данных с чертежом…..…………………………………………………………………..…...5
1.1 Создание баз данных……………………………………………………….5
1.2 Создание связи между таблицами базы данных…………………………7
1.3 Разработка чертежа схемы…………………………………………………8
1.4 Создание связи между базами данных и чертежом……………………...9
2 Создание пользовательского меню AutoCAD……………………………….10
2.1 Сохранение блоков и слайдов……………………………………………10
2.2 Подготовка файлов меню AutoCAD……………………………………..10
2.3 Создание пользовательского меню AutoСAD…………………………..11
3 Разработка пользовательской команды САПР AutoСAD…………………...13
3.1 Определение конструкторско-технологических параметров…………..13
3.2 Определение программных параметров…………………………………13
3.3 Ввод промежуточных параметров……………………………………….13
3.4 Определение полярных координат точек………………………………..14
3.5 Секция отрисовки…………………………………………………………14
3.6 Разработка программы……………………………………………………14
3.7 Описание работы программы…………………………………………….14
Разработка программ…………………………………………………………….15
Разработка программы для Бака……………..………………………………15
Разработка программы для Гидроцилиндра ….…………………………….15
Разработка программы для Дросселя………………………………………..16
Разработка программы для Манометра………………………...……………17
Разработка программы для Гидрораспределителя…..……………………...18
Разработка программы для Насоса постоянной подачи.…………………...19
Разработка программы для Обратного клапана…...………………………..19
Приложение А……………………………………………………………………20
Приложение Б……………………………………………………………………25
Приложение В……………………………………………………………………28
Приложение Г……………………………………………………………………29
Заключение……………………………………………………………………….30
Литература……………………………………………………………………….31

Состав: Гидросхема, пояснительная записка Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

Каталог / Автоматизация / Разработка элементов бурильно-крановой машины БМ-205

Курсовой по САПРу\AutoLISP\bak.lsp
Курсовой по САПРу\AutoLISP\drossel.lsp
Курсовой по САПРу\AutoLISP\gidrocilindr.lsp
Курсовой по САПРу\AutoLISP\gidroraspredelitel.lsp
Курсовой по САПРу\AutoLISP\manometr.lsp
Курсовой по САПРу\AutoLISP\Nasos postoyannoy podachi.lsp
Курсовой по САПРу\AutoLISP\Obratniy klapan.lsp
Курсовой по САПРу\AutoLISP\Thumbs.db
Курсовой по САПРу\AutoLISP\Поршень.lsp
Курсовой по САПРу\AutoLISP'\delitel_potoka.lsp
Курсовой по САПРу\AutoLISP'\drossel.lsp
Курсовой по САПРу\AutoLISP'\elektrodvigatel'.lsp
Курсовой по САПРу\AutoLISP'\filtr.lsp
Курсовой по САПРу\AutoLISP'\gidrocilindr.lsp
Курсовой по САПРу\AutoLISP'\gidroklapan.lsp
Курсовой по САПРу\AutoLISP'\gidronasos.lsp
Курсовой по САПРу\AutoLISP'\gidroraspredelitel.lsp
Курсовой по САПРу\AutoLISP'\klapan.lsp
Курсовой по САПРу\AutoLISP'\magistral'niy.lsp
Курсовой по САПРу\AutoLISP'\manometr.lsp
Курсовой по САПРу\AutoLISP'\masloohladitel.lsp
Курсовой по САПРу\AutoLISP'\motor.lsp
Курсовой по САПРу\AutoLISP'\nasos.lsp
Курсовой по САПРу\AutoLISP'\obratniy klapan.lsp
Курсовой по САПРу\AutoLISP'\porshen'.lsp
Курсовой по САПРу\AutoLISP'\shtok.lsp
Курсовой по САПРу\AutoLISP'\Thumbs.db
Курсовой по САПРу\AutoLISP'\ventil.lsp
Курсовой по САПРу\AutoLISP'\Вентиль.dwg
Курсовой по САПРу\AutoLISP'\Гидробак.dwg
Курсовой по САПРу\AutoLISP'\Гидроклапан напорный.dwg
Курсовой по САПРу\AutoLISP'\Гидромотор.dwg
Курсовой по САПРу\AutoLISP'\Гидронасос.dwg
Курсовой по САПРу\AutoLISP'\Гидрораспределитель.dwg
Курсовой по САПРу\AutoLISP'\Гидроцилиндр.dwg
Курсовой по САПРу\AutoLISP'\Делитель потока.dwg
Курсовой по САПРу\AutoLISP'\Дроссель.dwg
Курсовой по САПРу\AutoLISP'\Манометр.dwg
Курсовой по САПРу\AutoLISP'\Маслоохладитель.dwg
Курсовой по САПРу\AutoLISP'\Насос.dwg
Курсовой по САПРу\AutoLISP'\Обратный клапан.dwg
Курсовой по САПРу\AutoLISP'\Фильтр.dwg
Курсовой по САПРу\Thumbs.db
Курсовой по САПРу\База данных\База данных.accdb
Курсовой по САПРу\База данных\База данных.mdb
Курсовой по САПРу\Задание_1 Вариант_8.dwg
Курсовой по САПРу\Задание_3 Вариант_8.dwg
Курсовой по САПРу\Пблоки _mslide\Thumbs.db
Курсовой по САПРу\Пблоки _mslide\Бак.dwg
Курсовой по САПРу\Пблоки _mslide\Бак.sld
Курсовой по САПРу\Пблоки _mslide\Гидрораспределители.dwg
Курсовой по САПРу\Пблоки _mslide\Гидрораспределители.sld
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндр-штанга.dwg
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндр-штанга.sld
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндр_управления_фрикционной_муфтой.dwg
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндр_управления_фрикционной_муфтой.sld
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндры_бульдозерного_привода.dwg
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндры_бульдозерного_привода.sld
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндры_бурильно-кранового_привода.dwg
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндры_бурильно-кранового_привода.sld
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндры_гидроопоры.dwg
Курсовой по САПРу\Пблоки _mslide\Гидроцилиндры_гидроопоры.sld
Курсовой по САПРу\Пблоки _mslide\Дроссель.dwg
Курсовой по САПРу\Пблоки _mslide\Дроссель.sld
Курсовой по САПРу\Пблоки _mslide\Дроссель_с_обратным_клапаном.dwg
Курсовой по САПРу\Пблоки _mslide\Дроссель_с_обратным_клапаном.sld
Курсовой по САПРу\Пблоки _mslide\Заливная_горловина.dwg
Курсовой по САПРу\Пблоки _mslide\Заливная_горловина.sld
Курсовой по САПРу\Пблоки _mslide\Золотники_гидрораспределителей.dwg
Курсовой по САПРу\Пблоки _mslide\Золотники_гидрораспределителей.sld
Курсовой по САПРу\Пблоки _mslide\Манометр.dwg
Курсовой по САПРу\Пблоки _mslide\Манометр.sld
Курсовой по САПРу\Пблоки _mslide\Напорные_золотники.dwg
Курсовой по САПРу\Пблоки _mslide\Напорные_золотники.sld
Курсовой по САПРу\Пблоки _mslide\Насос_постоянной_подачи.dwg
Курсовой по САПРу\Пблоки _mslide\Насос_постоянной_подачи.sld
Курсовой по САПРу\Пблоки _mslide\Перепускной_и_предохранительный_клапаны.dwg
Курсовой по САПРу\Пблоки _mslide\Перепускной_и_предохранительный_клапаны.sld
Курсовой по САПРу\Пблоки _mslide\Сапун.dwg
Курсовой по САПРу\Пблоки _mslide\Сапун.sld
Курсовой по САПРу\Пблоки _mslide\схемы.bak.cui
Курсовой по САПРу\Пблоки _mslide\схемы.bak.cuix
Курсовой по САПРу\Пблоки _mslide\схемы.cui
Курсовой по САПРу\Пблоки _mslide\схемы.cuix
Курсовой по САПРу\Пблоки _mslide\схемы.mnr
Курсовой по САПРу\Пблоки _mslide\схемы.mns
Курсовой по САПРу\Пблоки _mslide\схемы.mnu
Курсовой по САПРу\Пблоки _mslide\Управляемый_клапан_двухстороннего_действия.dwg
Курсовой по САПРу\Пблоки _mslide\Управляемый_клапан_двухстороннего_действия.sld
Курсовой по САПРу\Пблоки _mslide\Фильтр_с_предохранительным_клапаном.dwg
Курсовой по САПРу\Пблоки _mslide\Фильтр_с_предохранительным_клапаном.sld
Курсовой по САПРу\Пояснительная Записка.docx
Курсовой по САПРу\Принципиальная гидравлическая схема бурильно-крановой машины БМ-205.dwg
Курсовой по САПРу\Принципиальная гидравлическая схема бурильно-крановой машины БМ-205.jpg
Курсовой по САПРу\Принципиальная гидравлическая схема бурильно-крановой машины БМ-205.txt
Курсовой по САПРу\Разработка программы в AutoLisp'.lsp
Курсовой по САПРу\Разработка программы в AutoLisp.lsp
Курсовой по САПРу\Разработка программы для детали “Вал”.dwg
