Пермский государственный аграрно-технологический университет;
Процессов и машин в агробизнесе;
Механизация сельского хозяйства;

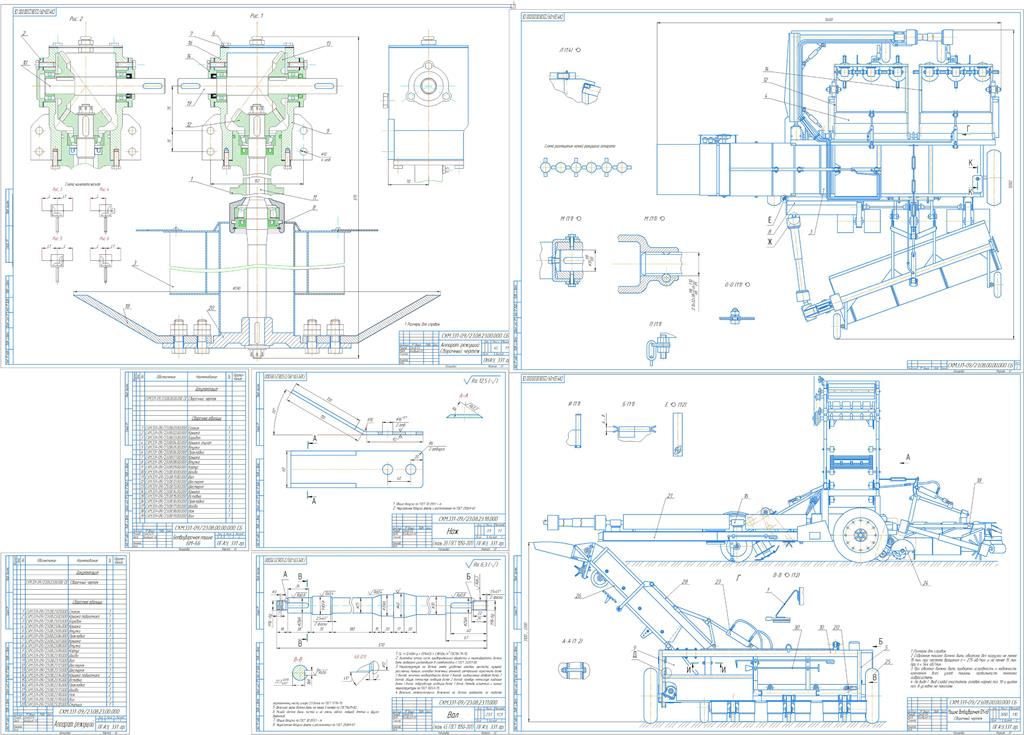

Курсовой проект на тему: Усовершенствование прицепной ботвоуборочной машины БМ-6Б с разработкой сабельных ножей режущего аппарата;
2023
Современные производственно-технологические требования ставят определенные задачи к свеклоуборочным машинам, определяемые общими тенденциями перевода процессов производства сахарной свеклы на промышленную основу, специфическими агробиологическими свойствами выращивания сахарной свеклы, что обусловлено изменением сортов, широким применением точного высева, применением химической защиты борьбы с сорняками, а также заменой ручного труда при формировании густоты посевов машинной.
Важным требованием является достижение максимального конечного народнохозяйственного эффекта, допускающего взаимное компромиссное согласование показателей работы комплекса машин для выращивания сахарной свеклы, уборочного, погрузочно-транспортного и перерабатывающего комплекса и эксплуатационных, агротехнологических и экономических критериев.
В связи с объективным ухудшением равномерности распределения корнеплодов в почве, что вызвано уменьшением норм высева, механизированным формированием насаждений из-за слабой борьбы с засоренностью целесообразно приспособить машин, особенно их режущие и выкапывающие органы к уборке свеклы с повышенным варьированием их агрофизических характеристик.
В то же время индустриальные методы уборки предъявляют к машинам требования, еще не совсем выполненные по повышению производительности, качества и технологической надежности рабочих процессов, машин и комплексов, а также обеспечению возможности варьировать процессами уборки в зависимости от почвенных и погодных условий, складывающихся во время уборки урожая.
Учитывая долговременные сроки хранения и переработки свеклы, сахарной промышленностью довольно вполне закономерно выдвигаются требования к повышению кондиционных качеств корнеплодов, главным образом к их обрезке, снижению загрязненности ботвой, выполнение которых позволило бы снизить потери сахара в 2 раза.
Исходя из способов использования продуктов урожая сахарной свеклы, в качестве сырья для производства сахара и кормов для животных, свеклоуборочные машины должны обеспечить:
- сбор ботвы и корнеплодов одновременно или раздельно в сжатые календарные сроки;
- получение качественного сырья и кормов без применения ручного труда;
- высокую технологическую надежность;
- интенсификацию процессов уборки свеклы за счет снижения жестких технологических ограничений рабочих скоростей и пропускной способности ботво - и коренеуборочных машин;
Целью курсового проекта является усовершенствование прицепной ботвоуборочной машины БМ-6Б с разработкой сабельных ножей режущего аппарата.
Для достижения поставленной цели необходимо решить следующие задачи:
1. Изучить современное состояние вопроса уборки сахарной свеклы. Провести обзор существующих ботвоуборочных машин и машин для уборки сахарной свеклы, а также патентный поиск их рабочих органов. Выявить их основные достоинства и недостатки.
2. Разработать конструкцию ботвоуборочной машины способной производить уборку ботвы сахарной свеклы в соответствии с агротехническими требованиями и произвести расчёт модернизированного узла.
3. Разработать инструкции при проведении настройки и регулировки ботвоуборочной машины БМ-6Б, а также требования безопасности при её эксплуатации.
Введение 2
1. Современное состояние механизации уборки сахарной свеклы 4
1.1 Обзор средств для уборки сахарной свеклы 4
1.2 Патентный обзор и обоснование выбора прототипа 16
2. Конструкторская разработка 22
2.1 Агротехнические требования к машинам для уборки сахарной свеклы 22
2.2 Описание модернизации ботвоуборочной машины БМ-6Б 23
2.3 Кинематический расчет ботворежущего аппарата 25
2.4 Расчет болтового соединения крепления ножа 26
3.Настройка, регулировка и техника безопасности при работе ботвоуборочной машины БМ-6Б 29
3.1 Настройки и регулировки ботвоуборочной машины БМ-6Б 29
3.2 Техника безопасности при эксплуатации ботвоуборочной
машины БМ-6Б 34
Заключение 35
Содержание 36
Список литературы 37
