Разработка проекта интегрированной АСУ производством спирта с подсистемой управления брагоректификационным отделением

Національний університет харчових технологій
Кафедра інтегрованих автоматизованих систем управління
Курсовий проект по дисципліні "Проектування комп’ютерно-інтегрованих систем"
На тему: "Разработка интегрированной автоматизированной системы управления производством спирта с подсистемой управления брагоректификационным отделением"
Київ 2019

Требования к проектируемой системе:
1. Разработка АСУТП брагоректификационных отделения, при условии реализации ее на: ПЛК TSX Premium - Modbus RTU - Vijeo Citect, частотные преобразователи Danfoss, сеть датчиков Profibus DP V0.
2. Обеспечить координацию основного отделения с: бродильным отделением используя сеть Modbus RTU при условии реализации на ПЛК Vipa 200 - сеть MPI - Citect;
3. Обеспечить диспетчерский контроль и управление основными технологическими параметрами производства, использованные Zenon;
4. Обеспечить централизованное ведение архива основной технологии информации с использованием MS SQL Server.

Зміст
1.Загальносистемні рішення по КІСУ.
1.1. Загальний опис системи.
1.2. Схема функціональної структури (С2).
1.3. Опис функцій, що автоматизуються (П3)
2. Технічне забезпечення КІСУ
2.2. Перелік технічних засобів автоматизації КІСУ
2.3. Схеми з’єднань(С4) та підключень(С5) проводок промислових мереж.
3.Інформаційне забезпечення КІСУ.
4.Технічне забезпечення АСУТП основного відділення 4.1. Схема автоматизації (С3)
4.2.Специфікація польових засобів (В4.1)
4.3.Схема компонування ПЛК та RIO1, RIO2.
4.5.Схеми електричні принципові контурів вимірювання, управління та сигналізації (СБ).
5.Інформаційне забезпечення АСУТП основного відділення
Висновок
Список використаної літератури

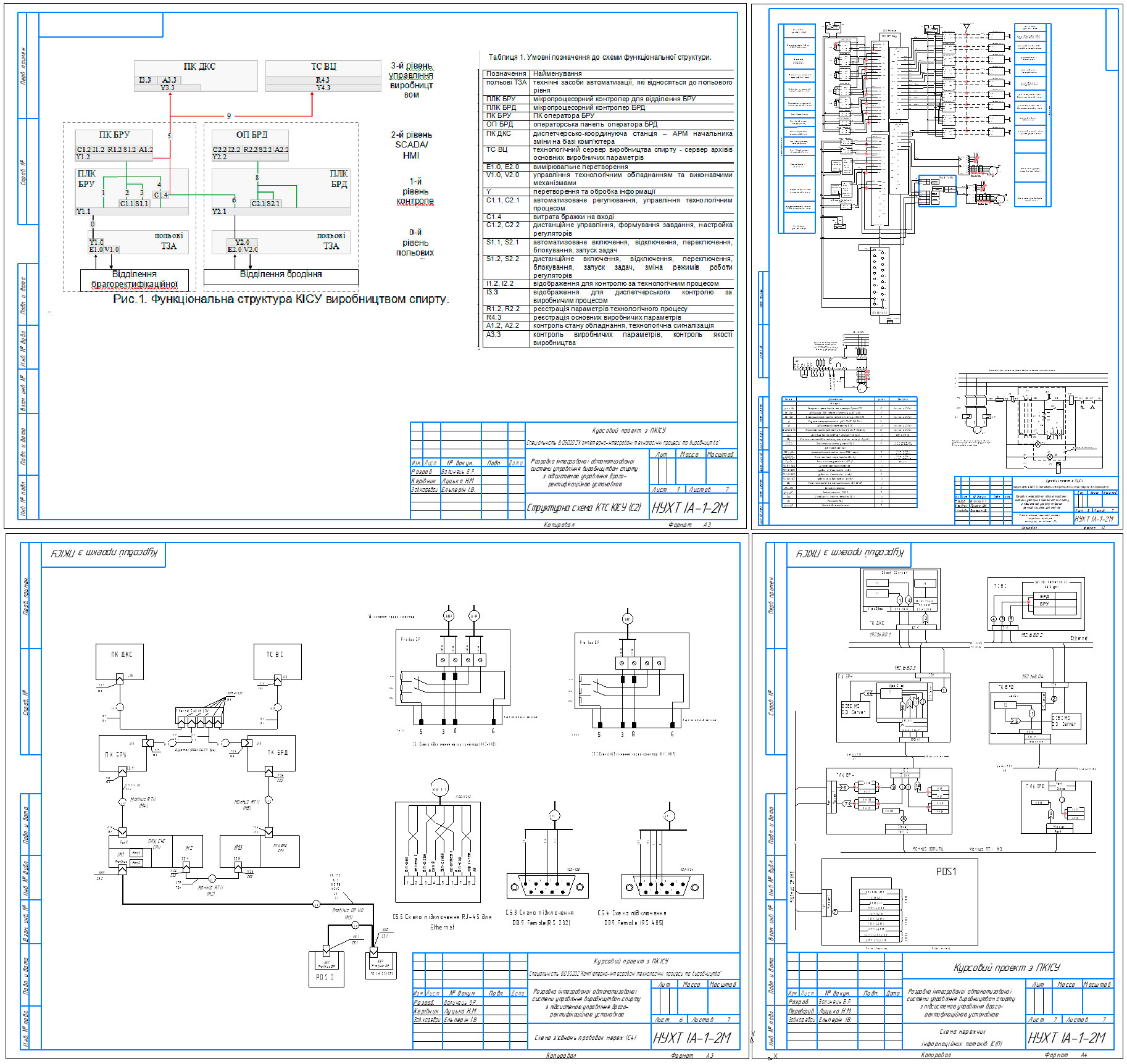

Состав: Схема функціональної структури інтегрованої АСУ виробництвом (С2), Структурана схема КТС (С1), Схема автоматизації (С3), Схема компонування ПЛК, Схеми електричні принципові (СБ), Схема з'єднань та підключень проводок мереж (С4), Схема інформаційної структури (СІП) Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Автоматизация / Разработка проекта интегрированной АСУ производством спирта с подсистемой управления брагоректификационным отделением

С7\1. Схема функціональної структури інтегрованої АСУ виробництвом
7\2. ࠭ 奬 (1).frw
7\2. ࠭ 奬 (1).frw.bak
С7\3. Схема автоматизації
С7\4.Схема компонування ПЛК.bak
С7\4.Схема компонування ПЛК.dwg
С7\5. Схеми електричні принципові
С7\6. Схема з'єднань та підключень проводок мереж
С7\7. Схема інформаційної структури
С
С
С7
