Разработка схемы автоматизации однокорпусной выпарной установки

Могилёвский государственный университет продовольствия
Кафедра автоматизации технологических процессов и производств
Курсовая работа по дисциплине "Автоматика и ТСА"
На тему "Разработка схемы автоматизации однокорпусной вакуум-выпарной установки"
Могилёв 2018

Исходные данные: производительность 4 т/ч, давление 200 кПа.
В данной работе разработана схема автоматизации однокорпусной выпарной установки (представлена на чертеже) и подобраны средства автоматизации.

Содержание
Введение
1 Исходные данные на проектирование
1.1 Схема установки и описание её работы
1.2 Перечень контролируемых и регулируемых параметров
1.3 Материальный и тепловой баланс. Расчёт диаметров трубопровода
1.4 Техническая характеристика объекта автоматизации
2 Разработка функциональной схемы автоматизации
3 Выбор и обоснование приборов и средств автоматизации
4 Выбор модулей ввода/вывода контроллера
Заключение
Список использованных источников
Приложение А. Спецификация на выбранные средства автоматизации

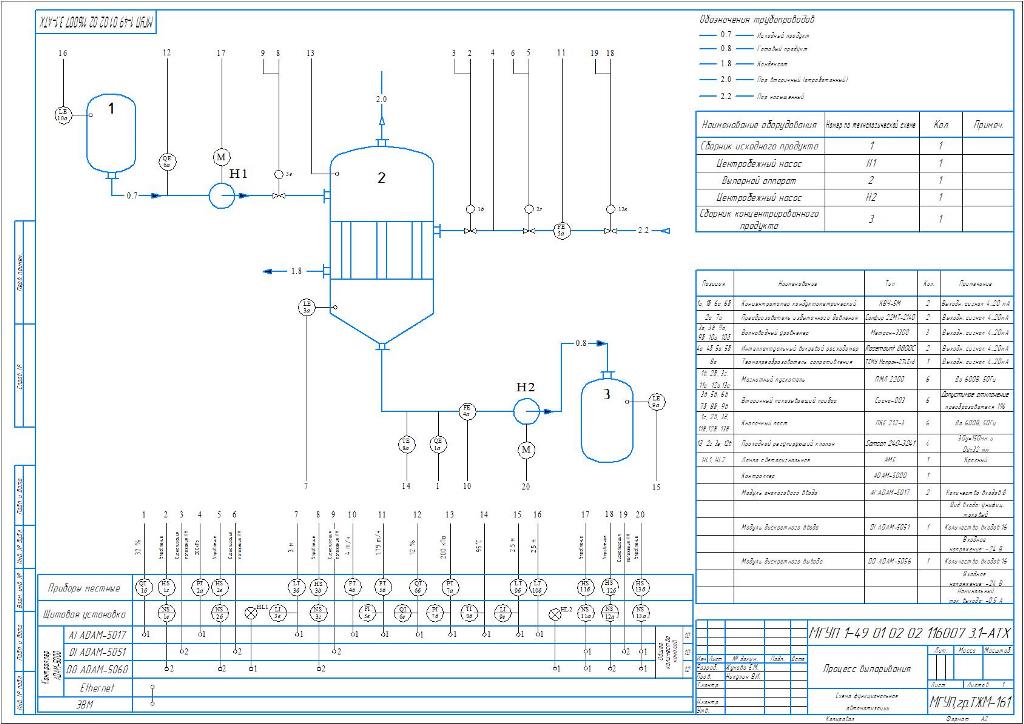

Состав: Функциональная схема автоматизации однокорпусной выпарной установки (СФА) Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Автоматизация / Разработка схемы автоматизации однокорпусной выпарной установки

Автоматика чертёж 15.cdw
Пояснительная записка.docx
Спецификация.doc
