Разработка системы управления двухскоростным реверсивным электроприводом технологической машины на базе однокристального микроконтроллера

Министерство науки и высшего образования РФ
Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Тульский государственный университет»
Политехнический институт
Кафедра «Технология машиностроения»
КУРСОВАЯ РАБОТА
по курсу: «Микропроцессорная техника и программируемые контроллеры»
на тему: «Разработка системы управления двухскоростным реверсивным электроприводом технологической машины на базе однокристального микроконтроллера»
Вариант: 1.2
,2018

Исходя из логики работы устройства, разработана система управления двухскоростным реверсивным электроприводом. Микропроцессор AVR ATmega328 оснащен необходимым набором периферийных устройств, обеспечивающих функционирование системы в рамках заданного алгоритма.

Содержание
Введение 5
1. Обзор элементной базы, применяемой в составе устройства 6
1.1. Однокристальный микроконтроллер AVR ATmega328 6
1.2. Блок питания 9
1.3. Магнитный пускатель 12
1.4. Органы ручного управления 14
1.5. Органы автоматического управления 14
1.6. RS – триггер 16
1.7. Силовые исполнительные цепи 17
1.8. Органы индикации 19

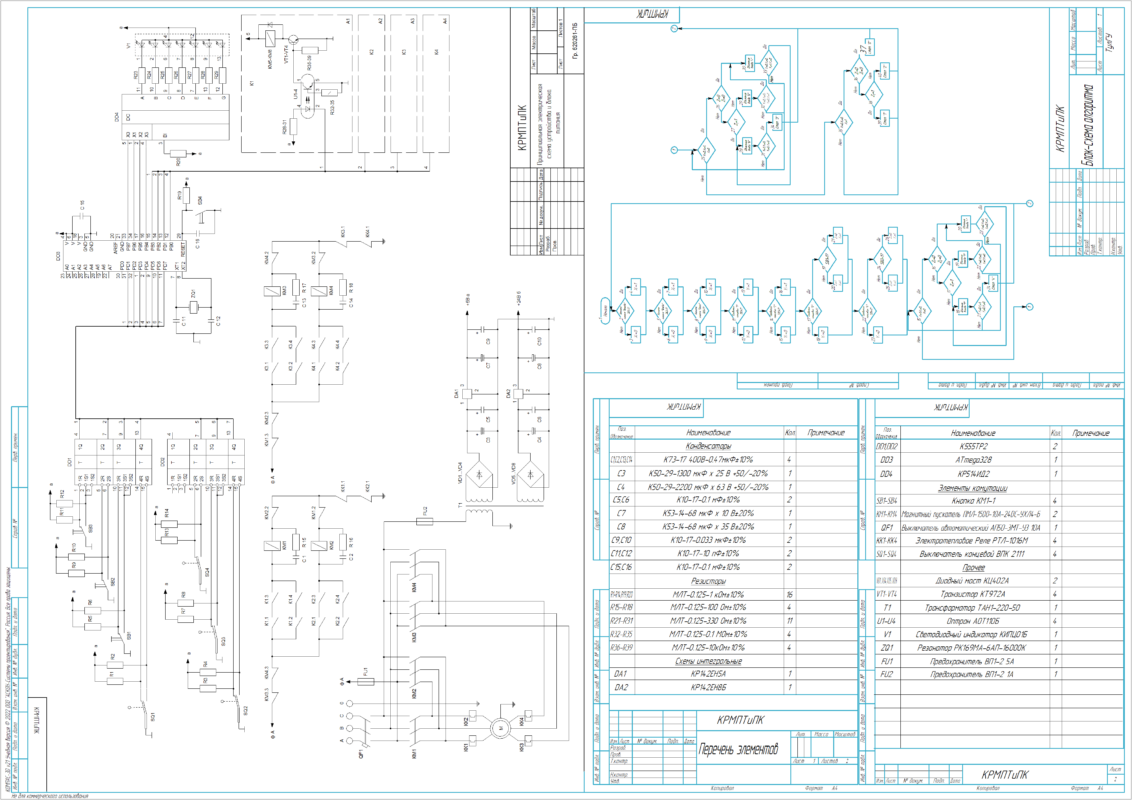

2. Описание работы устройства и его электрической принципиальной схемы 22
3. Разработка алгоритма работы микроконтроллера 24
4. Разработка программного кода микроконтроллера, реализованного на ЯВУ 25
5. Расчет параметрического блока питания устройства по каналу «+5В» 31
Заключение 36
Список используемых источников 37
