Разработка устройства контроля температуры

Курганский государственный университет
Кафедра автоматизации технологических процессов и производств
на тему: Разработка устройства контроля температуры
Курган 2017

Данная курсовая работа посвящена разработке устройства контроля температуры, которое имеет возможность контроля температуры в диапазоне: 0…+50°С.

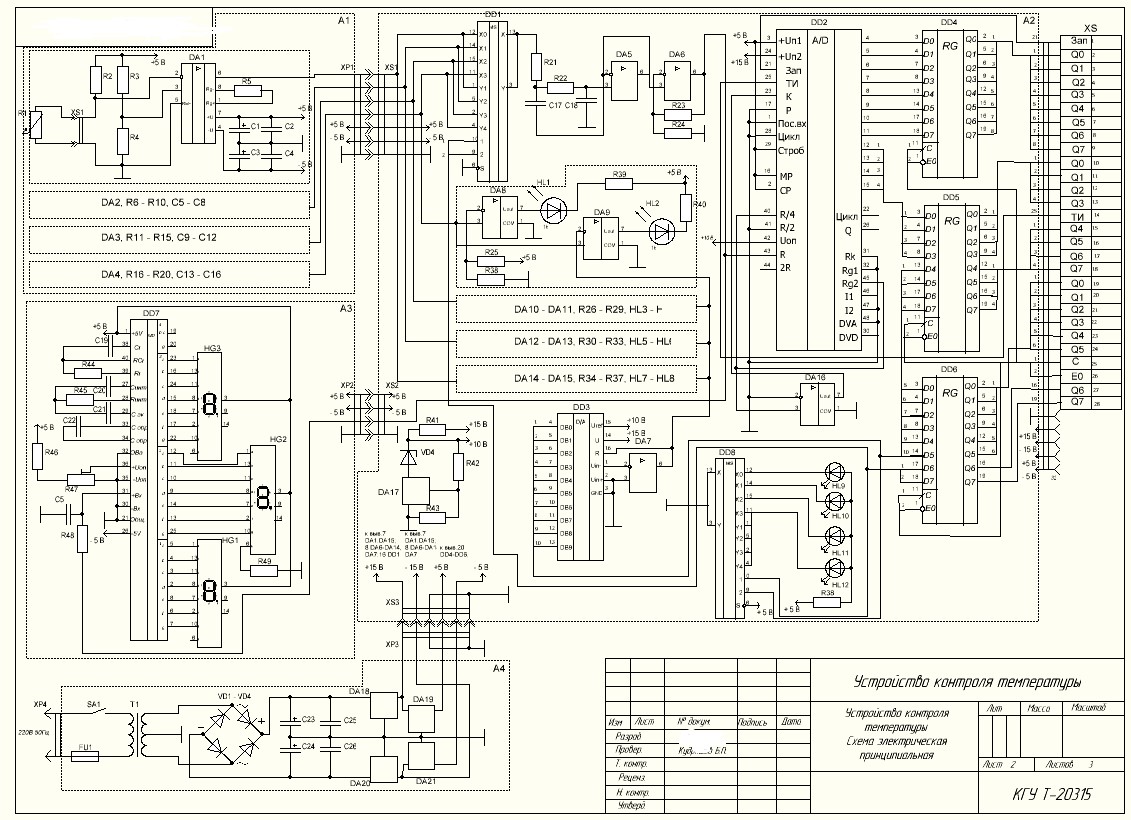

В состав курсовой работы входят расчётно-пояснительная записка и графическая часть. Пояснительная записка состоит из разделов, указанных в содержании. Графическая часть работы выполнена при помощи программ sPlan 7.0 (схема электрическая принципиальная, схема функциональная, перечень элементов) и Sprint-Layout 7.0 (печатная плата).

Содержание

Введение 4
1. Техническое задание 5
1.1. Основание для разработки 5
1.2. Цель и назначение разработки 5
1.3. Источники разработки 5
1.4. Режимы работы объекта 5
1.5. Условия эксплуатации 5
1.6. Технические требования 6
2.Расчетно-теоретическая часть 7
2.1. Описание устройства 7
2.1.1. Блок входных усилителей 7
2.1.2. Блок обработки и преобразования информации 8
2.1.3. Блок отображения информации 11
2.1.4. Блок питания 13
Заключение 14
Список используемой литературы 15

В данной работе разработано четырехканальное устройство контроля температуры, предназначено для построения автоматических систем контроля производственных технологических процессов в различных отраслях промышленности.
Прибор выполняет следующие функции:
1. Контролирует температуру объектов в четырех каналах измерения и выводит значение на ЭВМ в виде 12-разрядного кода.
2. Отображает значение температуры в градусах Цельсия с помощью 3-х семи сегментных светодиодных индикаторов с точностью до одного знака после запятой.
3. Формирует сигнал об обрыве датчика в любом из 4-х каналов, информация об обрыве отображается визуально с помощью светодиодов.
4. Формирует сигнал о выходе температуры за нижний установленный предел, информация отображается визуально при помощи светодиодов. Нижний аварийный предел температуры устанавливается программно с помощью ЭВМ.
В качестве чувствительного органа прибора применяется игольчатый
термодатчик ТСМ-100М, включенный по двухпроводной схеме.

Состав: Схема принципиальная, Схема структурная, Спецификация, Печатная плата, ПЗ Язык документа

Софт: sPlan 7.0

Файлы:

Каталог / Автоматизация / Разработка устройства контроля температуры

Курсовая по Электротехнике 5 вар/sPlan v7.0.exe
Курсовая по Электротехнике 5 вар/Splan Файлы/
Курсовая по Электротехнике 5 вар/Splan Файлы/Печатная плата (Отдельно).spl7
Курсовая по Электротехнике 5 вар/Splan Файлы/Печатная плата №1.spl7
Курсовая по Электротехнике 5 вар/Splan Файлы/Печатная плата №2.spl7
Курсовая по Электротехнике 5 вар/Splan Файлы/Спецификация №1.spl7
Курсовая по Электротехнике 5 вар/Splan Файлы/Спецификация №2.spl7
Курсовая по Электротехнике 5 вар/Splan Файлы/Спецификация №3.spl7
Курсовая по Электротехнике 5 вар/Splan Файлы/Схема принципиальная.spl7
Курсовая по Электротехнике 5 вар/Splan Файлы/Схема структурная.spl7
Курсовая по Электротехнике 5 вар/Thumbs.db
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/11.jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/12.jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/21 (Отдельно).jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/21.jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/22 (Отдельно).jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/22.jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/31.jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/32.jpg
Курсовая по Электротехнике 5 вар/Платы (Рисунки)/4.jpg
Курсовая по Электротехнике 5 вар/Расчетно-пояснительная записка.doc
