Разработка устройства контроля шатунов ДВС

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Часть дипломного проекта на тему Разработка устройства контроля шатунов ДВС
Пенза 2011

Приспособление предназначено для выявления и измерения непараллельности осей головок шатуна, изменения его длины, а также взвешивания верхней и нижней головок (рисунок 8). В основании приспособления лежит плита 1, две установочные оправки 2 и 3, калибр с индикаторными головками 4 и планка с весами 5.
Для проверки шатун нижней головкой надевают на оправку 3, неподвижно закрепленную на плите, и закрепляют прижимной гайкой. Ось отверстия нижней головки примет при этом строго перпендикулярное положение относительно плиты прибора. Верхнюю головку шатуна надевают на подвижную оправку 2 и закрепляют прижимной гайкой. На оправку 2, установленную в верхней головке шатуна, ставят калибр с индикаторными головками и придвигают его к плите до касания индикаторных головок. Если все три индикаторных головки имеют равные показания, шатун не скручен и не изогнут. Если показания одной из нижних индикаторных головок отличаются от остальных, оси головок шатуна не лежат в одной плоскости – шатун скручен; если показания верхней индикаторной головки отличаются от остальных, оси не параллельны одна другой – шатун изогнут.
Для взвешивания верхней головки шатуна нижнюю головку закрепляют в оправке, наживив гайкой без затяжки, а верхнюю головку надевают на крюк весов и снимают показания. Для взвешивания нижней головки шатуна верхнюю головку закрепляют в оправке, наживив гайкой без затяжки, а нижнюю головку надевают на крюк весов и снимают показания.
Настройку индикаторов, установленных на приспособлении, производят по эталону.
Непараллельность осей отверстий верхней и нижней головок не должна превышать 0,04 мм на длине 100 мм.
Оси отверстий должны лежать в одной плоскости, отклонение не более 0,03 мм на длине 100 мм.
Содержание работы: конструкторский раздел, БЖД и экономический

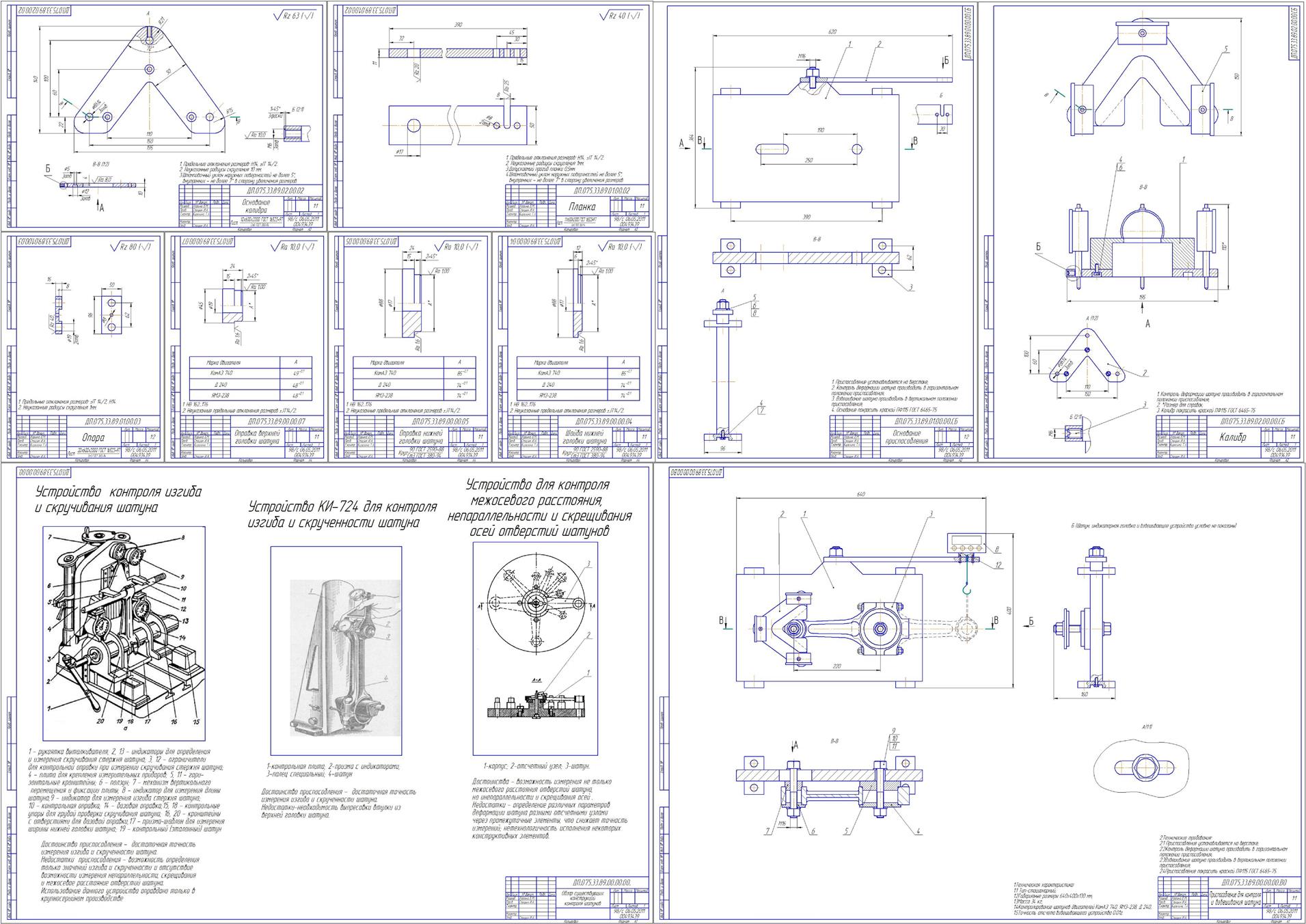

Графическая часть: Обзор аналогов, устройство контроля шатунов (ВО), основание устройства (СБ), калибр (СБ), деталировка (опора, основание, оправка, планка, шайба), спецификации

Состав: Обзор аналогов, устройство контроля шатунов (ВО), основание устройства (СБ), калибр (СБ), деталировка (опора, основание, оправка, планка, шайба), спецификации, 3 раздела ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
3конструкторская.docx
4 - Обзор.cdw
6 Экономичка.doc
бжд.doc
детали/опора.cdw
детали/оправка 1.cdw
детали/оправка2.cdw
детали/основание калибра.cdw
детали/планка.cdw
детали/шайба нижней головки.cdw
сборочные/а1/Спецификация калибр.spw
сборочные/а1/Спецификация основание приспособления.spw
сборочные/а1/Чертеж сборочный основание приспособления.cdw
сборочные/а1/Чертежсборочный калибр.cdw
сборочные/общий вид.cdw
сборочные/Спецификация общий вид.spw
