АТП. Цех для восстановления шатунов ДВС

ДГТУ кафедру технологии машиностроения

Дипломный проект представлен в объеме 100 страниц формата А4 пояснительной записки и 10 листов чертежей формата А1 графической части.
Предложено путь повышения прибыльности предприятия благодаря внедрению нового цеха для восстановления шатунов двигателей внутреннего сгорания. В конструктивной разработке было запроповано конструкцию установки для металлизации шатунов, что позволит обеспечить напыления деталей типа подшипников или шатунов партиями, что должно уменьшить потери напыленного материала и увеличить производительность процесса по сравнению с другими установками. Предложена конструкция и проверено на прочность устройство для фрезеруванння их крышек, позволяет быстро и точно производить установку и закрепление крышек шатунов при их фрезеровании.
Выполнены необходимые технико-экономические расчеты, выбраны соответствующие условия по охране труда и окружающей среды.

Состав: Схеми ТП і кінематична, Деталі для закріплення кришки,Заг вид пристосування для закр кришки, Пристр для металзац СК, Ремонтні креслення шатунів, Техніко єкономічні показніки, Дільниця відновлення ШАТУНІВ, Карти відновлення шатуна, пристрій для металізації ЗВ,Схема поста металізації , Специфікація Пристр для закр кришки Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / АТП. Цех для восстановления шатунов ДВС

Ремонт шатунів\ДП форматована шатуни.doc
Ремонт шатунів\ДРУК шатуни-10\2 А
Ремонт шатунів\ДРУК шатуни-10\А
Ремонт шатунів\ДРУК шатуни-10\Дільниця відновлення ШАТУНІВ.cdw
Ремонт шатунів\ДРУК шатуни-10\Деталі
Ремонт шатунів\ДРУК шатуни-10\Заг вид пристосування для закр кришкиА1.cdw
Ремонт шатунів\ДРУК шатуни-10\Карти відновлення шатуна А1.cdw
Ремонт шатунів\ДРУК шатуни-10\Пристр для металзац СК А1.cdw
Ремонт шатунів\ДРУК шатуни-10\пристрій для металізації ЗВ

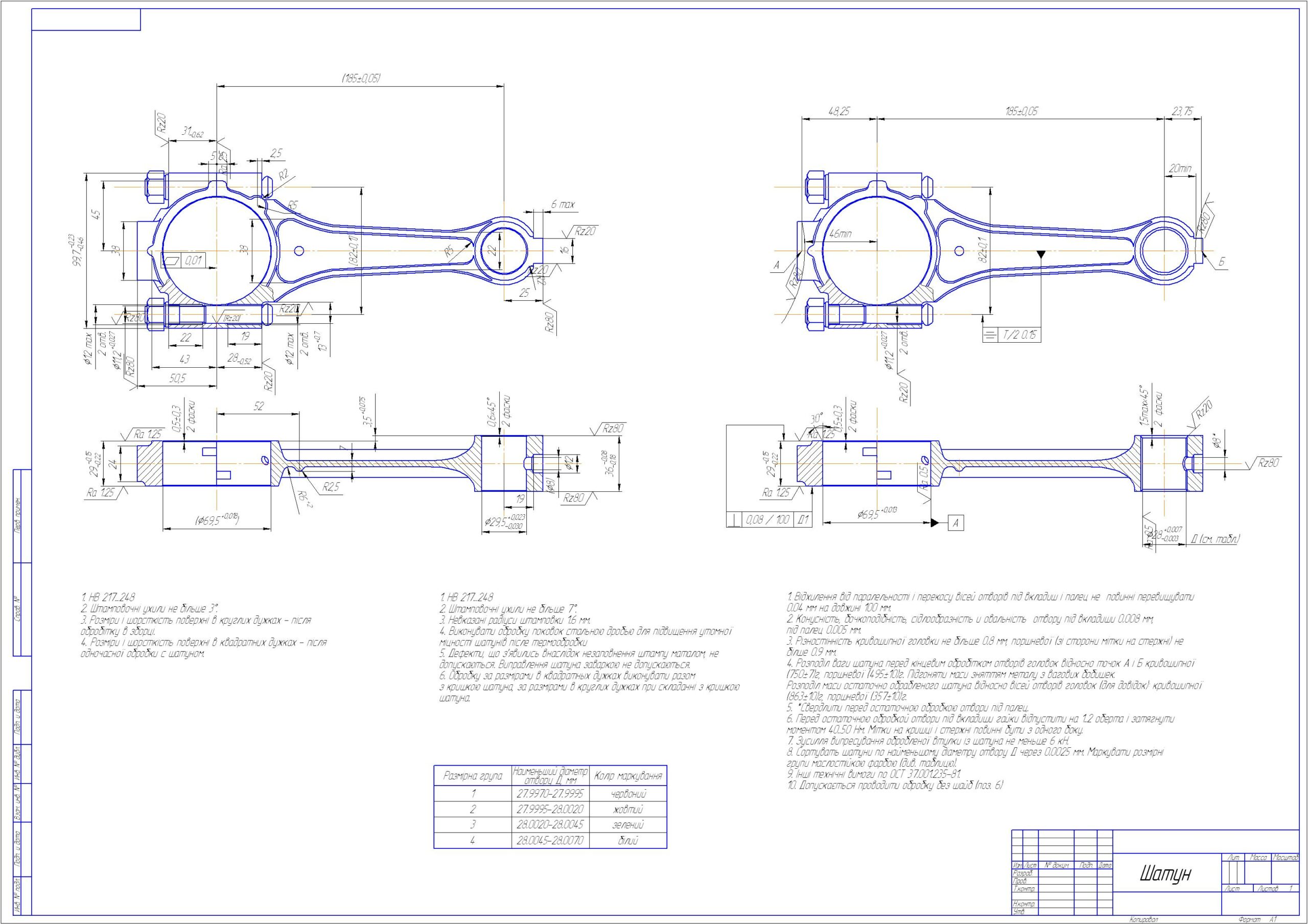

Ремонт шатунів\ДРУК шатуни-10\Ремонтні креслення шатунів А1.cdw
Ремонт шатунів\ДРУК шатуни-10\Схема поста металізації А1.cdw
Ремонт шатунів\ДРУК шатуни-10\ТЕО.cdw
Ремонт шатунів\Специфікація\СПЕЦИФ
Ремонт шатунів\Специфікація\Специфікація Пристр для закр кришки.cdw
Ремонт шатунів\ДРУК шатуни-10
Ремонт шатунів\Специфікація
Ремонт шатунів
