Схемы автоматического ввода резерва на контроллере Овен ПР200
Принципиальные схемы ввода резерва на программируемом логическом контроллере ПР200 и спецификация материалов для схем. Предназначено для построения АВР на автоматических выключателях в литом корпусе от 16 до 1600А, автоматических выключателей воздушного исполнения от 400 до 4000А и магнитных контакторах до 1250А. Схемы разработаны как типовые для применения в промышленности и жилищном строительстве.

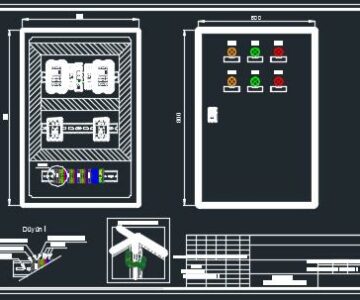

В составе схемы на:

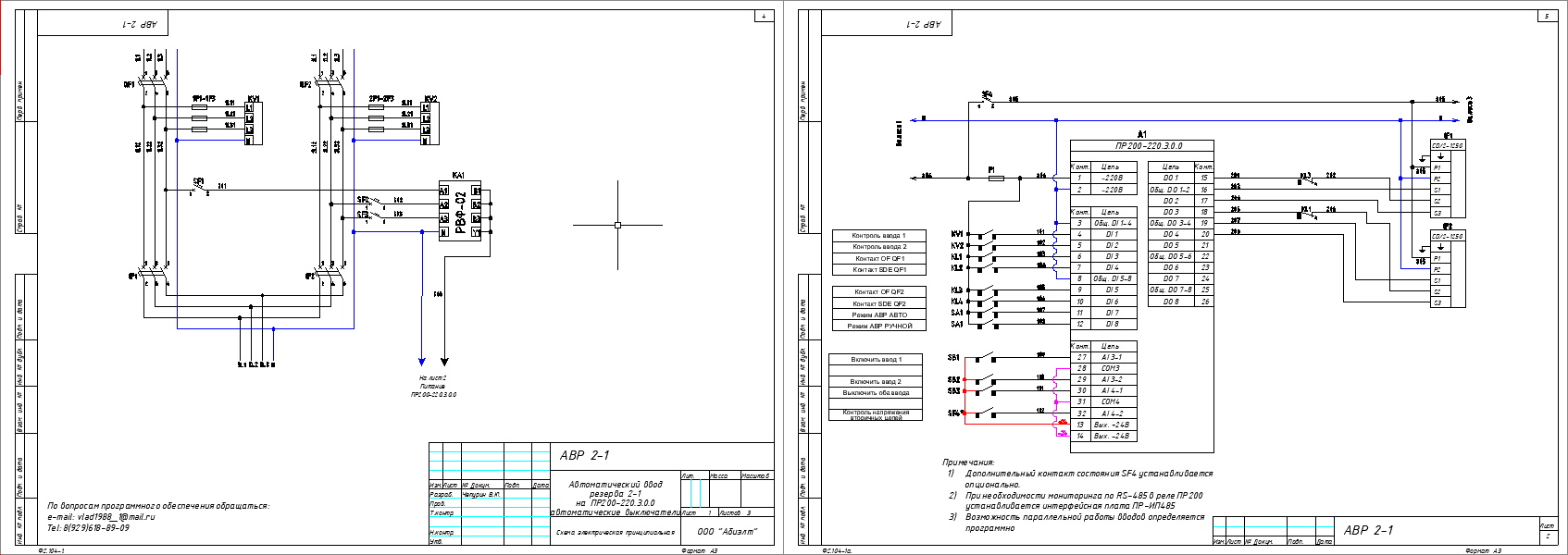

- АВР схема 2-1 Автоматические выключатели;
- АВР схема 2-1 Контакторы до 65А;
- АВР схема 2-1 Контакторы до 225А;
- АВР схема 2-1 Контакторы свыше 225А;
- АВР схема 2-2 _крест_ Автоматические выключатели;
- АВР схема 2-2 _крест_ контакторы до 65А ;
- АВР схема 2-2 _крест_ контакторы до 225А;
- АВР схема 2-2 _крест_ контакторы свыше 225А;
- АВР схема 2-2 с секционированием автоматические выключатели;
- АВР схема 3-1 Автоматические выключатели;
- АВР схема 3-1 Контакторы до 65 А;
- АВР схема 3-1 Контакторы до 225 А;
- АВР схема 3-1 Контакторы свыше 225 А;
- АВР схема 3-1 Контакторы до 65 А с дизель-генераторной установкой;
- АВР схема 3-1 Контакторы до 225 А с дизель-генераторной установкой;
- АВР схема 3-1 Контакторы свыше 225 А с дизель-генераторной установкой;
- АВР схема 2-1 Контакторы до 65 А с дизель-генераторной установкой;
- АВР схема 2-1 Контакторы до 225 А с дизель-генераторной установкой;
- АВР схема 2-1 Контакторы свыше 225 А с дизель-генераторной установкой.

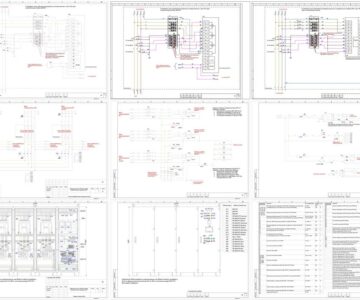

Состав: Схема принципиальная, Спецификация оборудования
Софт: AutoCAD 2018
