Схемы автоматики управления выключателями 220кВ на базе микропроцессорных терминалов ЭКРА

275

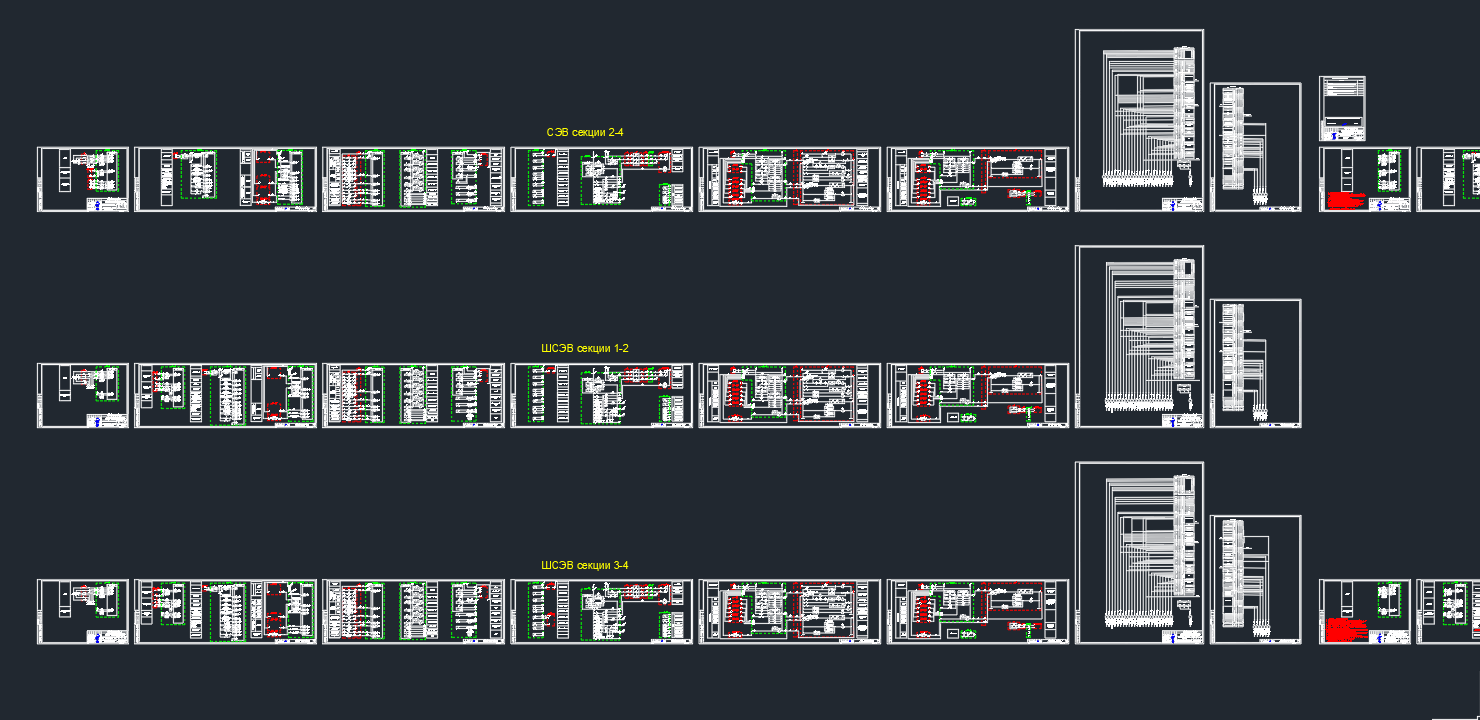

Схемы автоматики управления высоковольтными выключателями 220кВ подстанции Радищево. Автоматика выполнена на базе микропроцессорных терминалов РЗА производства ЭКРА. В проекте содержатся схемы принципиальные, схемы подключения, схемы кабельных связей, задания заводу, спецификации.

автоматика Терминал управление выключателями 220кВ шкаф ЭКРА

Автор

Виктор

Дата

08.09.2020

Язык

Русский

Состав

Схемы принципиальные, схемы подключения, схемы кабельных связей, задания заводу, спецификации

Софт

AutoCAD 2017 Как открыть?

Отзывы

Отзывов пока нет
