Проект шкафа автоматики система вентиляции П на базе контроллера АТБ-2100
0
0
101
1
0
80
Приточная вентиляция на базе контроллера АТБ-2100. Тип шкафа: CFG-C_H1-O_H1-C_C1-C_FN_(АТБ2100)
Эл. характеристики: ~380В, 64.0 кВт., 98.8 А
Состав:
-приточный клапан
-фильтр
-электронагреватель 60 кВт 4-ступени (ШИМ управление 0-10В)
-охладитель фреоновый (управление мощностью 0-10В)
-приточный вентилятор от ПЧ 4 кВт (управление скоростью 0-10В или 4-20мА)
-датчик температура на улице
-датчик температуры в канале
-реле перепада давления на фильтре
-реле перепада давления на испарителе
-реле перепада давления на вентиляторе
Сообщить о проблеме
Автор
Евгений Соколов
Дата
27.06.2025
Язык
Русский
Состав

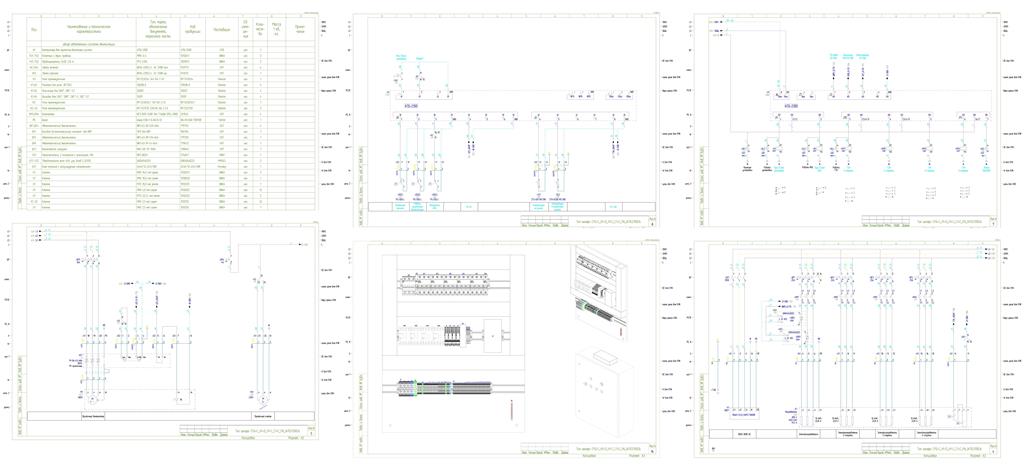

Схемы для сборки шкафа
Софт
Другая ePLAN P8 2.9
Отзывов пока нет
Содержимое архива
-
АТБ-2100РША_1.dwg
-
АТБ-2100РША_2.dwg
-
АТБ-2100РША_3.dwg
-
АТБ-2100РША_4.dwg
-
АТБ-2100РША_5.dwg
-
АТБ-2100РША_6.dwg
-
АТБ-2100РША_7.dwg
-
АТБ-2100РША_8.dwg
-
АТБ-2100РША_9.dwg
-
АТБ-2100РША_10.dwg
-
АТБ-2100РША_11.dwg
-
АТБ-2100РША_12.dwg
-
АТБ-2100РША_13.dwg
-
АТБ-2100РША_14.dwg
