Проект шкафа автоматики система вентиляции П
0
2
177
5
0
80

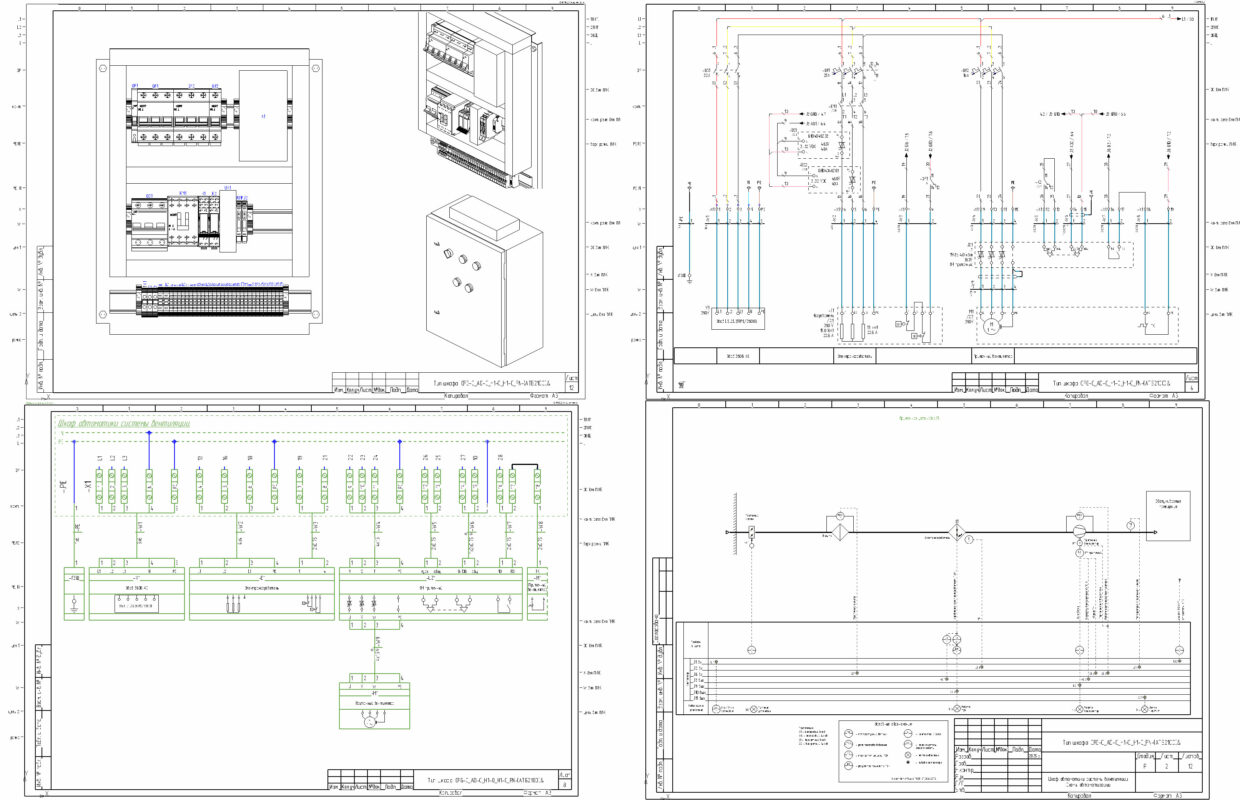

Самая простая приточная вентиляция на базе контроллера АТБ-2100. Тип шкафа: CFG-C_AD-C_H1-O_H1-C_FN-(АТБ2100)
Эл. характеристики: ~380В, 19.1 кВт., 30.5 А
Состав:
-приточный клапан
-фильтр
-электронагреватель 15 кВт 1-ступень (ШИМ управление 0-10В)
-приточный вентилятор от ПЧ 4 кВт (управление 0-10В или 4-20мА)
-датчик температуры в канале
-реле перепада давления на фильтре
-реле перепада давления на вентиляторе.
Сообщить о проблеме
Автор
Евгений Соколов
Дата
21.06.2025
Язык
Русский
Состав
Схемы 12 листов
Софт
ePLAN P8 2.9
Отзывов пока нет
Содержимое архива
-
=АТБ-2100#Р+ША&&_1.dwg
-
=АТБ-2100#Р+ША&&_2.dwg
-
=АТБ-2100#Р+ША&&_3.dwg
-
=АТБ-2100#Р+ША&&_4.dwg
-
=АТБ-2100#Р+ША&&_5.dwg
-
=АТБ-2100#Р+ША&&_6.dwg
-
=АТБ-2100#Р+ША&&_7.dwg
-
=АТБ-2100#Р+ША&&_8.dwg
-
=АТБ-2100#Р+ША&&_9.dwg
-
=АТБ-2100#Р+ША&&_10.dwg
-
=АТБ-2100#Р+ША&&_11.dwg
-
=АТБ-2100#Р+ША&&_12.dwg
