Состав установки: Водяной нагреватель, инверторный охладитель, приточный вентилятор с резервированием мотора.
Контроллер: АТБ-2100, АТБ-2400.
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Шкаф автоматики системы вентиляции. Приточная установка.
Шкаф автоматики системы вентиляции. Приточная установка.
0
0
8
0
0
100
Сообщить о проблеме
Автор
Евгений Соколов
Дата
18.09.2026
Язык
Русский
Состав

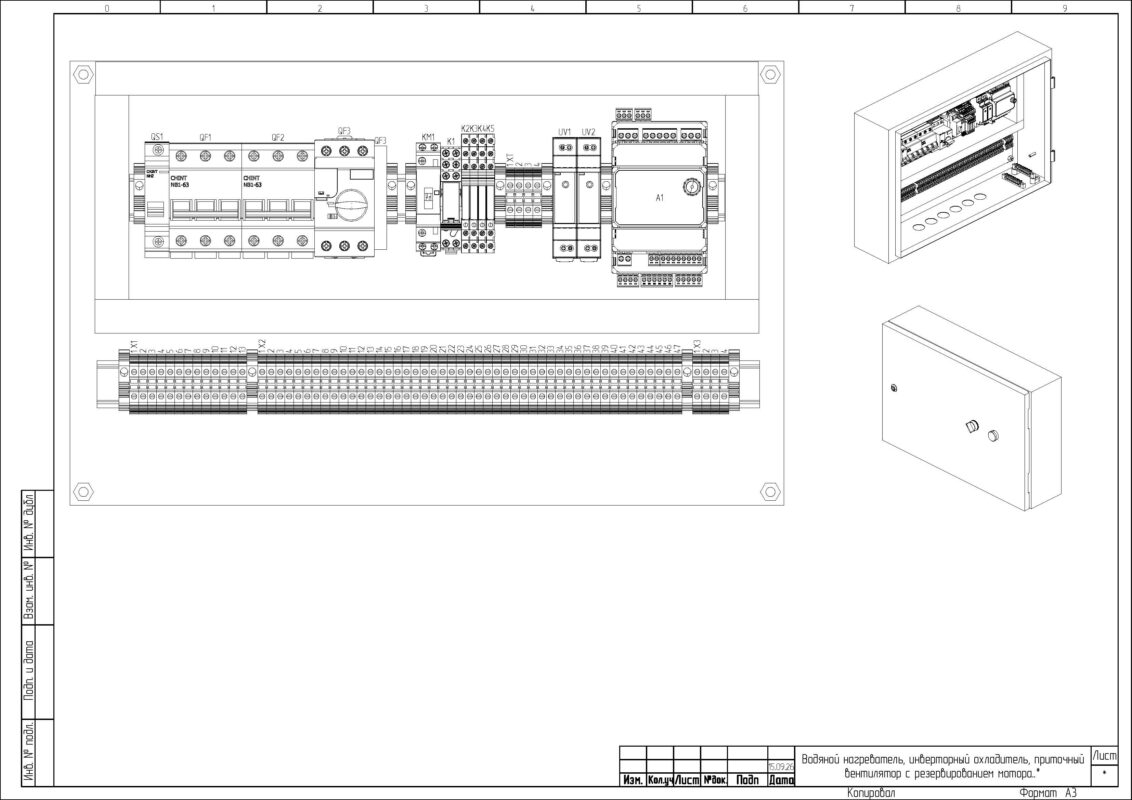

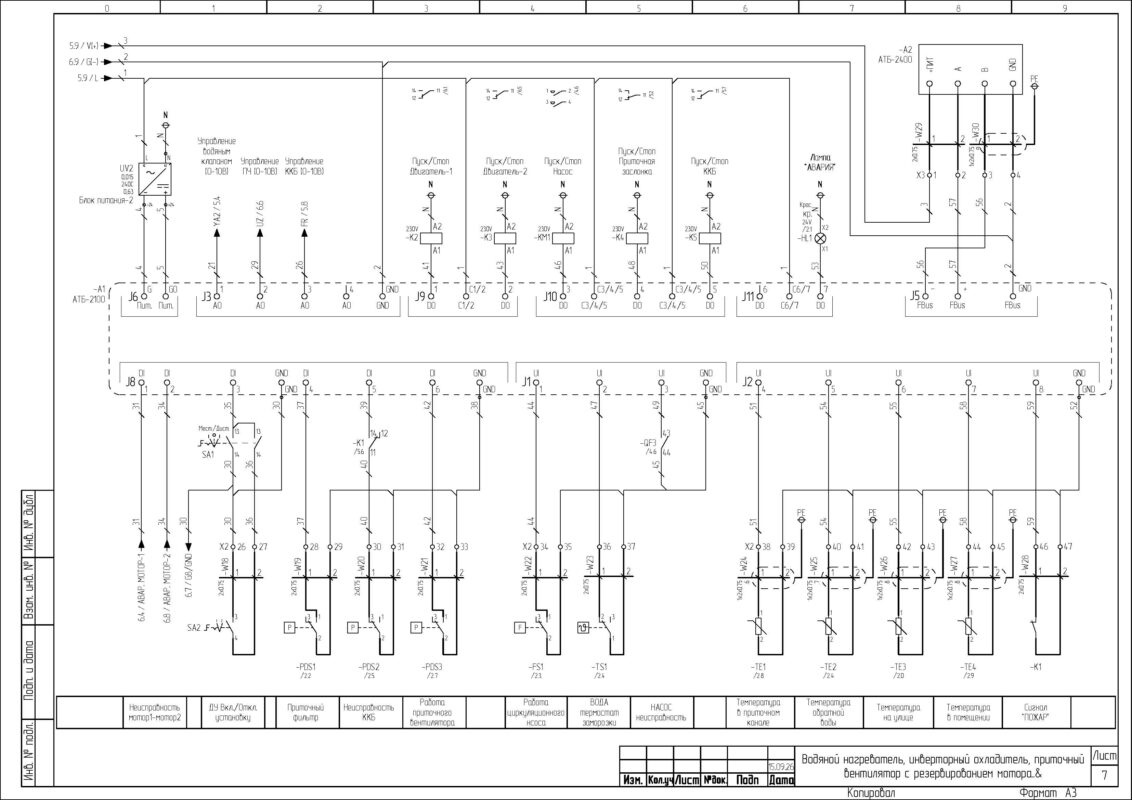

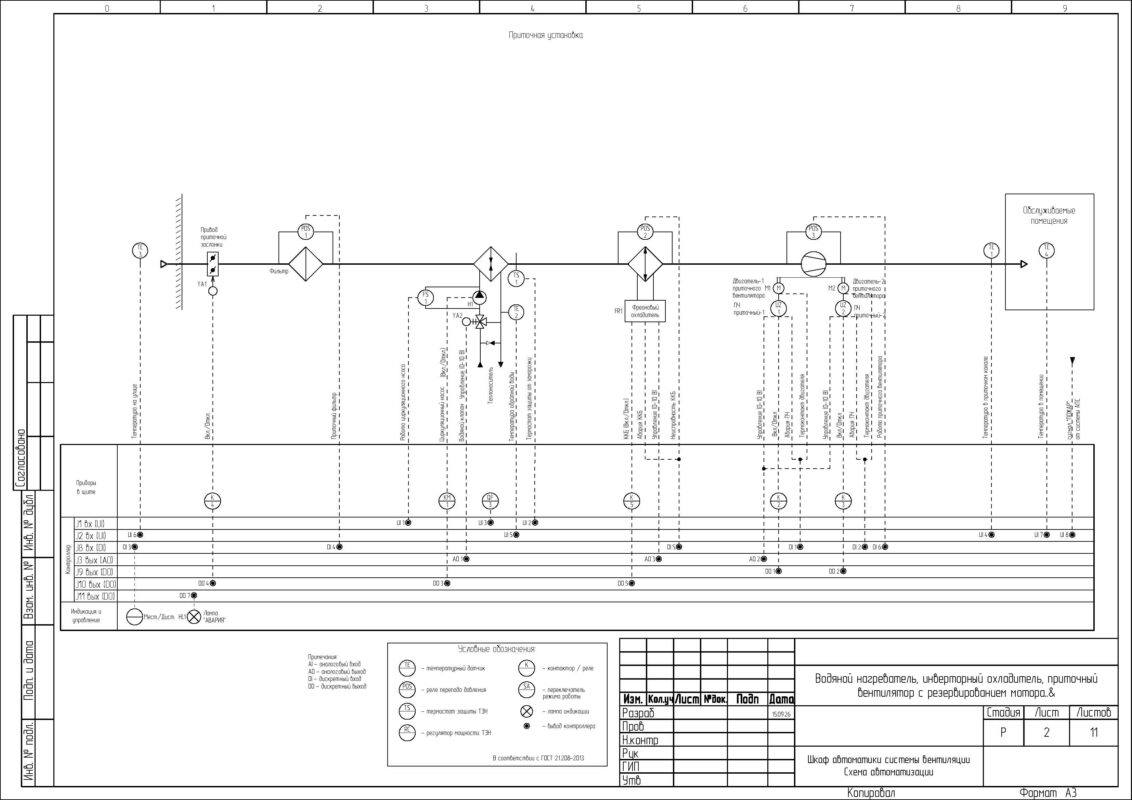

1. Схема автоматизации 2. Однолинейная электрическая схема 3. Электрическая принципиальная схема 4. Схема внешних подключений 5. Спецификация комплектующих шкафа 6. Компоновочный чертёж шкафа
