Рабочий проект по разработке шкафа управления вытяжной вентиляцией от газоанализаторов в подземном паркинге

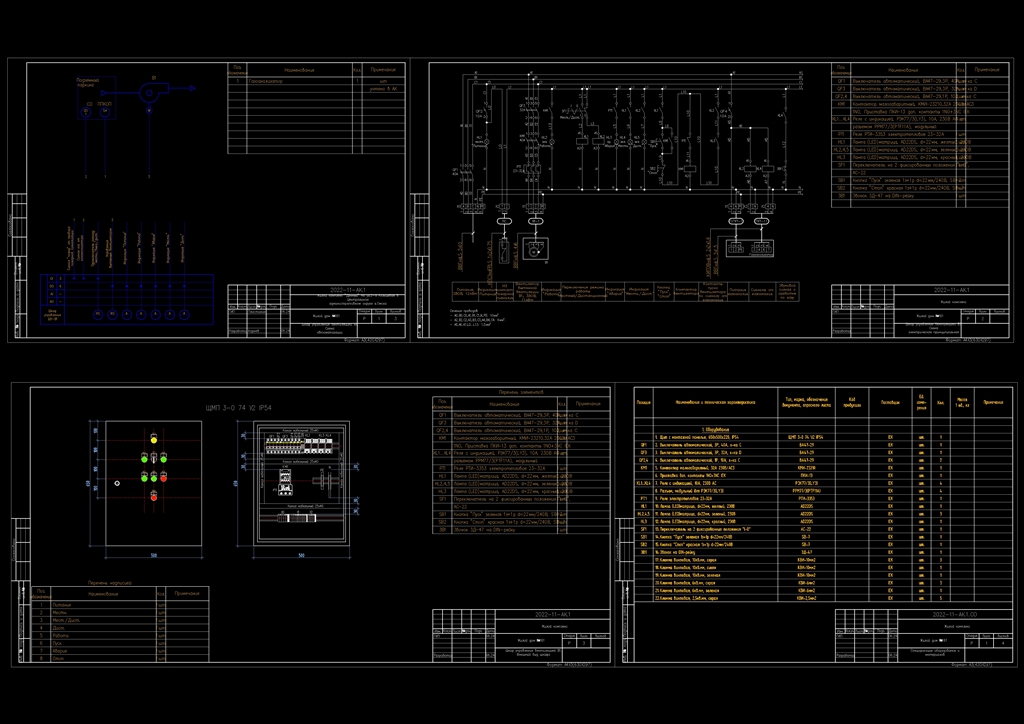

Разработка схемы электрической принципиальной шкафа управления вытяжной вентиляцией В1 и его компановка. Шкаф управления включает вытяжную вентиляцию при поступлении сигнала "газ" от газоанализаторов. Шкаф имеет следующие функции:
- включение/отключение вентилятора В1;
- защита вентилятора В1 по тепловому реле;
- возможность управлять вентилятором В1 в ручном режиме и автоматическом;
- переключение режимов работы на местной управление и дистанционное;
- индикация "Работа", "Авария", "Сеть", "Местное управление", "Дистанционное управление";
- звуковой сигнал при поступлении сигнала "газ" от газоанализаторов;
- отключение системы вентиляции при поступлении сигнала "пожар" от системы пожарной сигнализации
