Вытяжная вентиляция для вытяжного шкафа ЛАБ 1500 ШВ

0
39
656
4
0
50

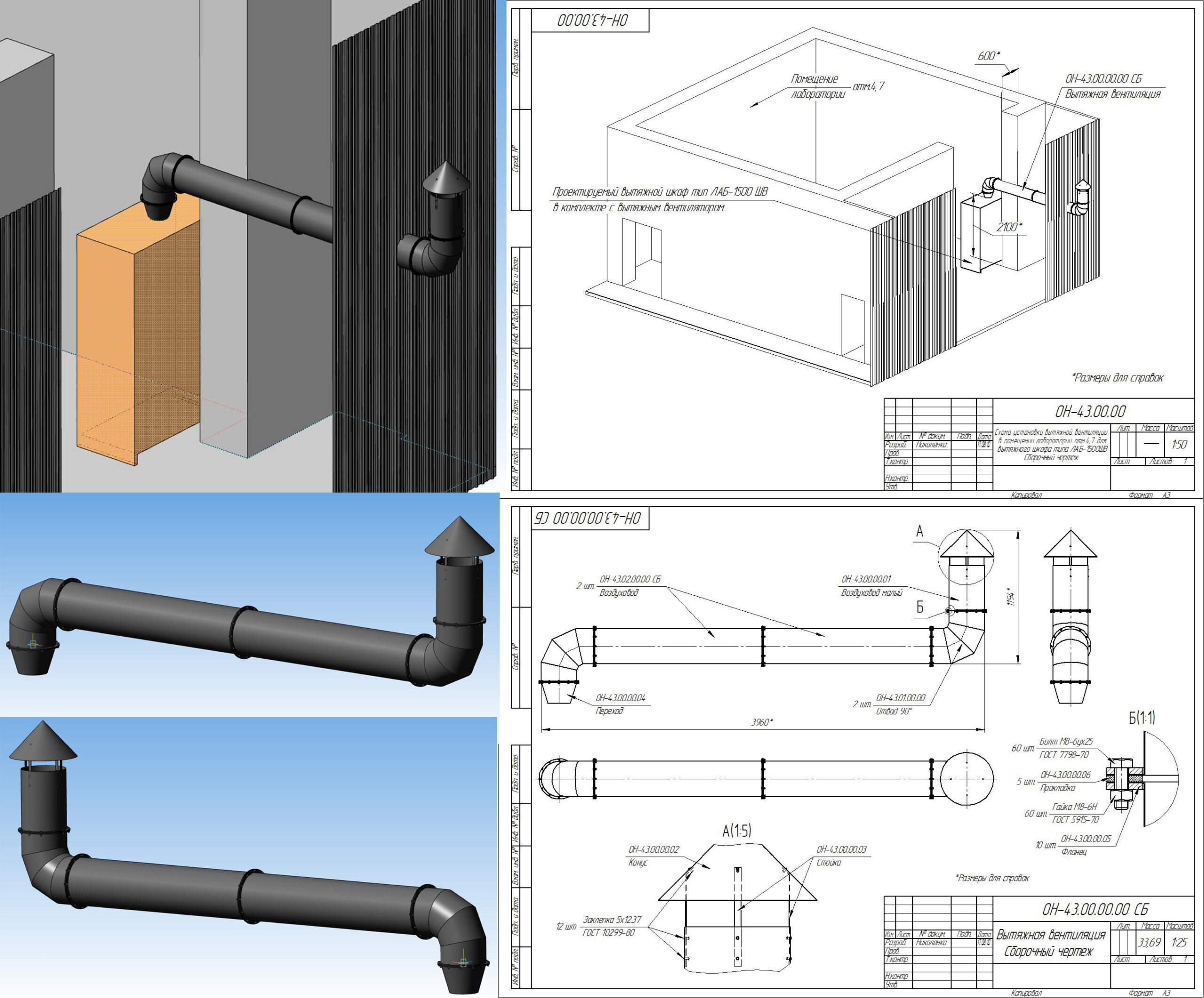

3D модель Вытяжная вентиляция для вытяжного шкафа ЛАБ 1500 ШВ

Вытяжная вентиляция для вытяжного шкафа ЛАБ 1500 ШВ представляет собой комплект воздуховодов Ø315 мм, изготовленных из оцинкованной стали и козырек, предотвращающий попадание осадков в воздуховоды. Проект по заявке заказчика был выполнен для обеспечения надлежащей работы вытяжного шкафа в лаборатории.

3D Модели Вентиляция вытяжная вентиляция Вытяжная вентиляция для вытяжного шкафа ЛАБ 1500 ШВ
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Максим Палыч Николенко
Дата
09.06.2017
Язык
Русский
Состав
3D Сборка, сборочный чертеж, деталировка
Софт
КОМПАС-3D 13 sp1 Как открыть?
Содержимое архива
  • ОН-43.00.00 Схема установки вентиляции.cdw
  • ОН-43.00.00.06 Прокладка .cdw
  • Сборка проектируемой вентиляции 1.a3d
  • ОН-43.00.00.05 Фланец.cdw
  • ОН-43.02.00.00 СБ Воздуховод большой.cdw
  • Фланец 12 отв. d=315.m3d
  • Шкаф ЛАБ-1500ШВ.m3d
  • Схема установки вентиляции 1.a3d
  • ОН-43.00.00.00 СБ Вытяжная вентиляция .cdw
  • Прокладка 12 отв. d=315.m3d
  • ОН-43.01.00.00 СБ Отвод 90 град.cdw
  • Воздуховод 315х400.m3d
  • Отвод 90 град Д315.m3d
  • Конус на d=315.m3d
  • Стойка на d=315 2.m3d
  • ОН-43.00.00.02 Конус.cdw
  • Воздуховод 315х1600.m3d
  • Фрагмент листа профилированного наружного.m3d
  • Конус заклепки стойки.a3d
  • Переход с 315 на 200 круглое сечение.m3d
  • Сборка Отвод 90.a3d
  • ОН-43.00.00.03 Стойка.cdw
  • Место установки вытяжки.m3d
  • Сборка воздуховода и фланцев.a3d
  • ОН-43.00.00.04 Переход .cdw
  • ОН-43.00.00.01 Воздуховод малый.cdw
