Выключатель ВПВ-1а21хл1

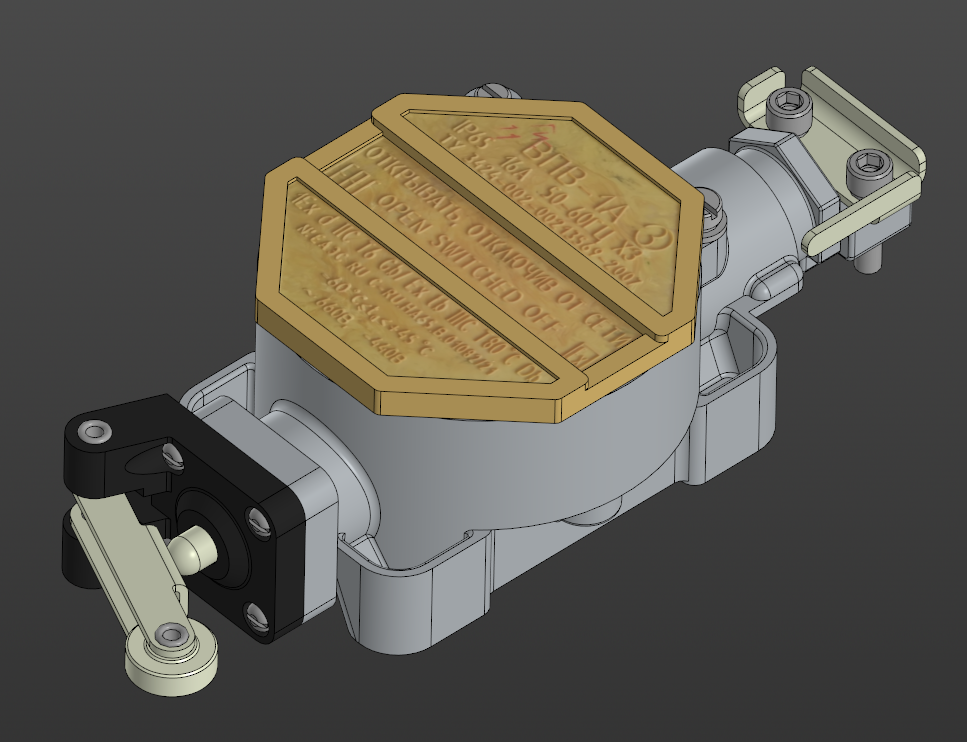

3D-модель путевого взрывозащищённого выключателя ВПВ-1а21хл1, для вставки в технологические сборки. Модель имеет хорошую внешнюю проработку. Прописана масса изделия. Внутренняя деталировка отсутсвует.

Состав: 3D сборка, документация, текстуры

Софт: КОМПАС-3D 21

Файлы:
Выключатель ВПВ 1А-21ХЛ1 ТУ16-91 ПИЖЦ.642236.003.a3d
Документация/1def0948f41b74e35e0f5dfb61a703ab.jpg
Документация/29df3c373b27ca48709e348f0e904155.jpg
Документация/78345003142c64ba8ab6f8875d4ff996.jpg
Документация/841b4af2d0fbe82c2258e5f5c741afd6.jpg
Документация/bf64b68e256670ab8569ad73c8d1f695.jpg
Документация/e64fd9008e21c7bf33dacc5b9f08ad6f.jpg
Документация/IMG_20240128_132203.jpg
Документация/Выключатель ВПВ-1а21хл1 (2).jpg
Документация/Выключатель ВПВ-1а21хл1.jpg
Документация/Выключатель путевой ВПВ 1А.pdf
Деталировка/00.00.00.001 Корпус.m3d
Деталировка/00.00.00.002 Корпус рычага.m3d
Деталировка/00.00.00.003 Крышка.m3d
Деталировка/00.00.00.004 Шток.m3d
Деталировка/00.00.00.005 Рычаг.m3d
Деталировка/00.00.00.006 Ролик.m3d
Деталировка/00.00.00.007 Держатель кабеля.m3d
Деталировка/00.00.00.008 Хомут.m3d
Деталировка/_Текстуры/IMG_20240128_132203.jpg
Деталировка/_Текстуры/Серая молотковая.jpeg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
