Параметризация модели и пример симуляции в SolidWorks Part3_1

0
0
20
0
0
40

ТУ-София ИПФ-Сливен 4й курс

Да се създаде 3D модел на детайл (фигура 3.1), който ще се използва за инженерен анализ и оптимизация. Вие ще проведете оптимизация на един от размерите на детайла.
Изследването на модела използва параметрично, основано на функция моделиране, и способностите за автоматично регенериране на софтуера, за да оптимизира.

Статические исследования включают в себя:
Материал установки - легированная сталь;
Применение опорных соединений поверхностного монтажа показано на рисунке 3.3;
Приложение равномерно распределенной нагрузки к поверхности, показанной на схеме, величиной 20 Н⁄〖мм〗^2 (МПа);
Настройка параметров сети;

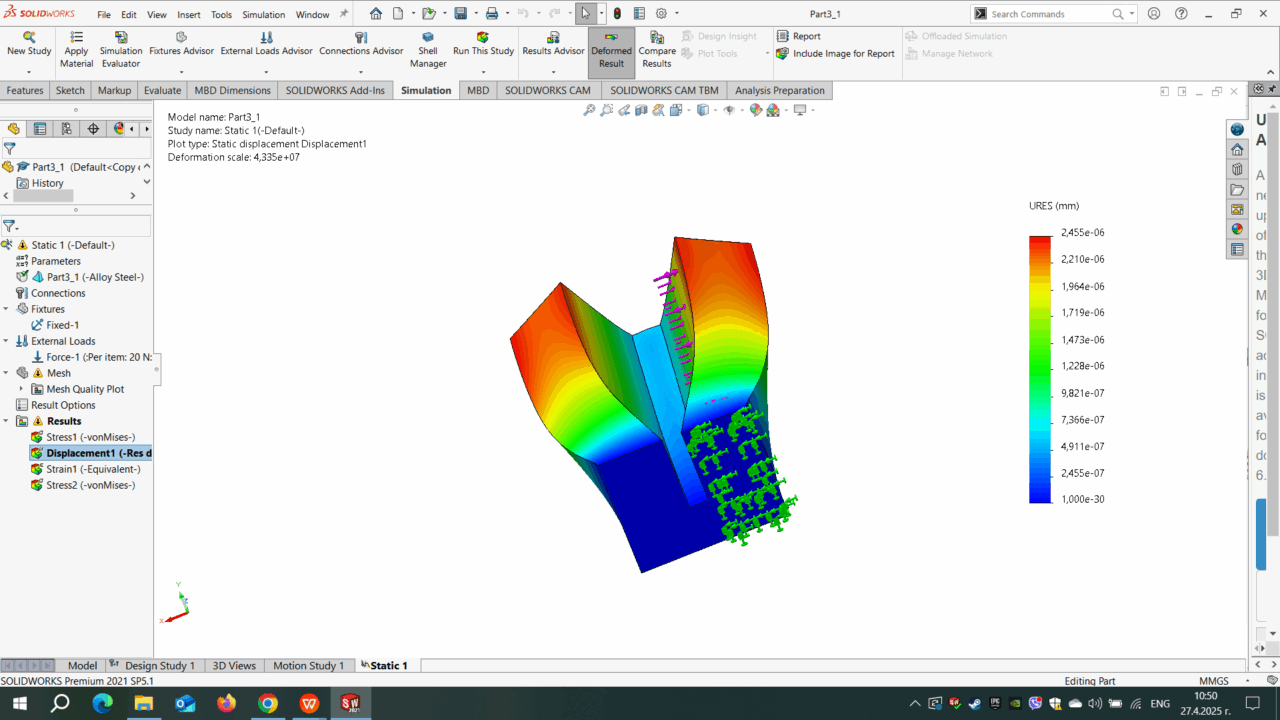

Отображение результатов анализа (напряжений, перемещений, деформаций) на экране.


Сообщить о проблеме
Автор
user-avatar user-7830672
Дата
29.04.2025
Язык
Болгарский
Состав
Модель, Симуляция, Записка
Софт
SolidWorks 2021 Как открыть?
Содержимое архива
  • Part3_1.SLDPRT
  • Part3_1-Design Study 1-1.docx
  • Part3_1-Static 1.CWR
  • Part3_1-Static 1.LOG
  • Part3_1-Static 1-BenchMark-Solver.txt
  • PerformanceLog.txt
  • Primer_3_1.docx
