Передвижная лестница-площадка

1011

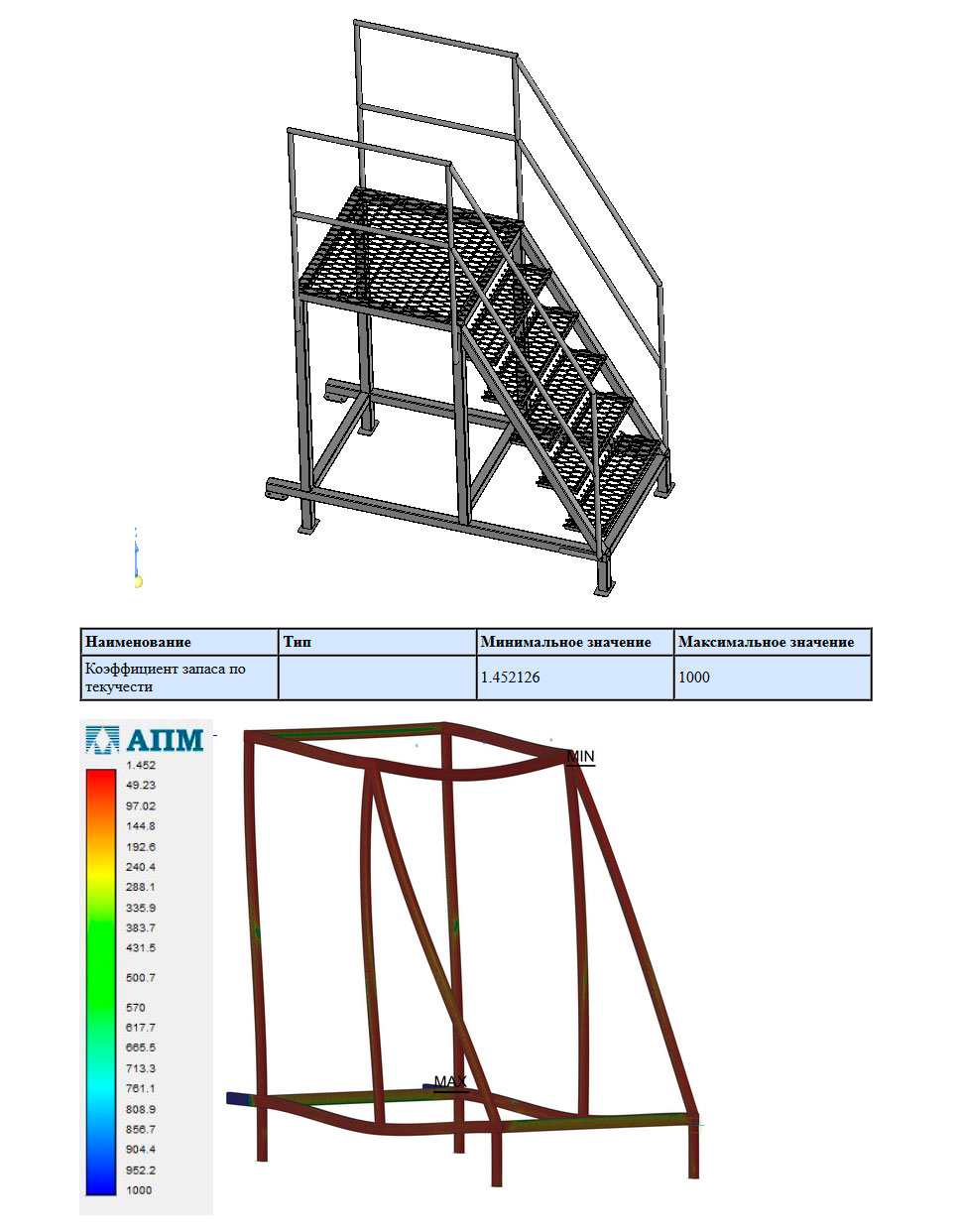

Модель передвижной лестницы-площадки. Предназначена для подъема на борт автотранспорта, а также для проведения всевозможных работ на высоте. Высота от поверхности чистого пола до площадки - 1450мм. Ширина площадки 850мм. Максимальная нагрузка 150кг. Масса - 76кг. Одна колесная ось для переноски за один край( как колесную тележку). Используемые колеса - неповоротного типа. В стационарном положении колеса в отрыве от уровня чистого пола на 40мм. Высота подъема до момента касания колес уровня чистого пола 500мм. Расчеты выполнены в системе APM FEM для КОМПАС-3D программное средство «APM Structure3D»

3D Модели Лестница Площадка подмостье трап

Автор

Никита Гуляев

Дата

19.08.2020

Язык

Русский

Состав

3D Сборка, расчет

Софт

КОМПАС-3D 18 Как открыть?
