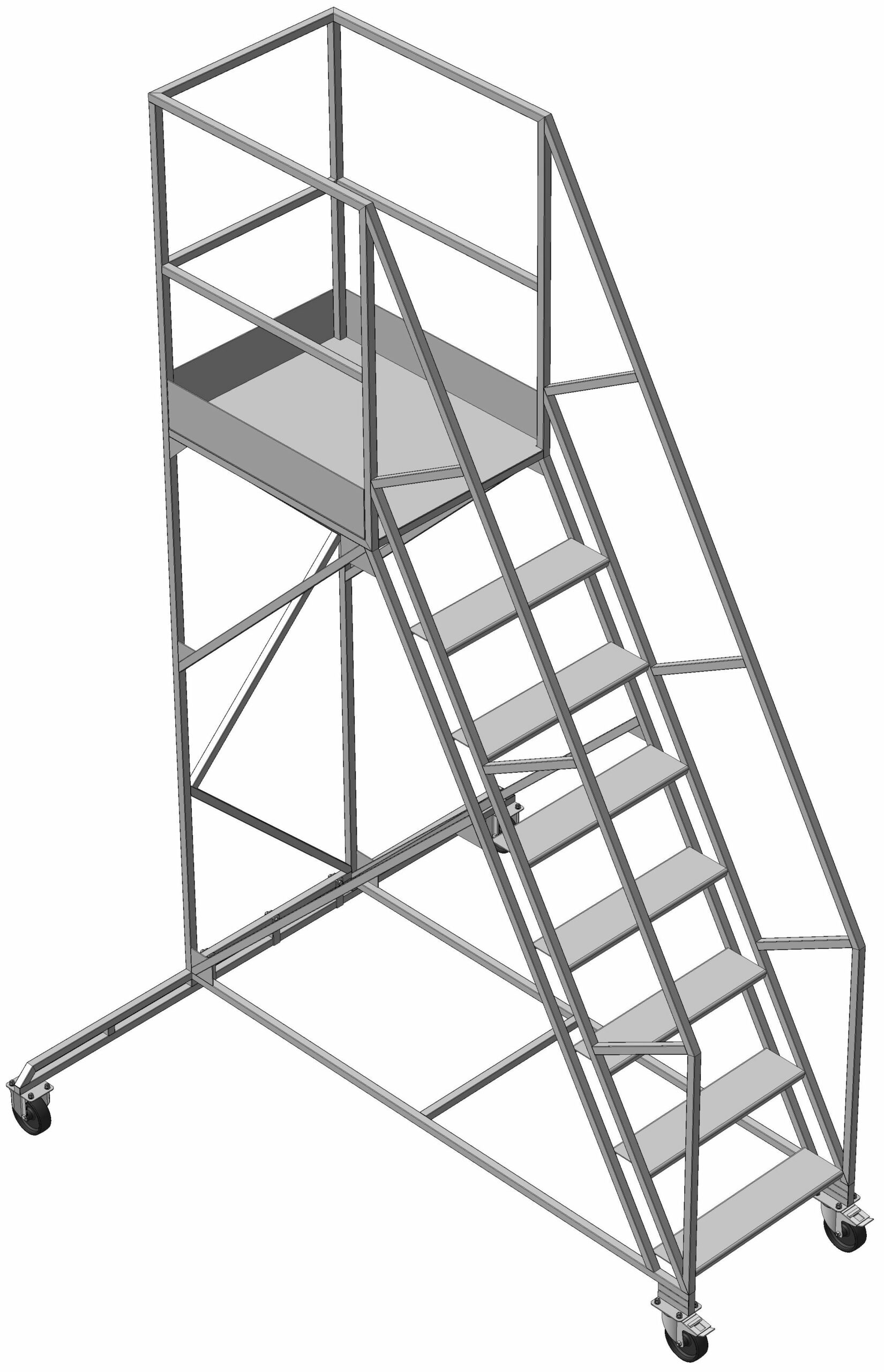

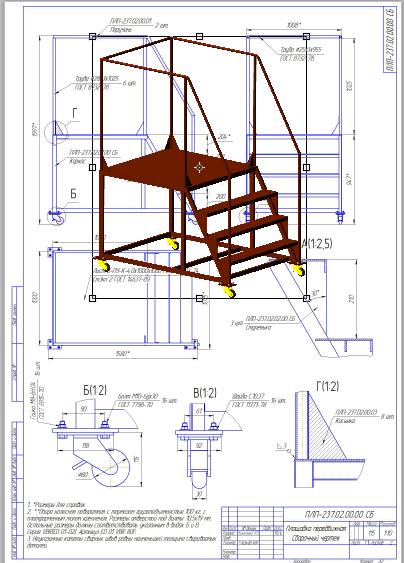

Лестница передвижная с площадкой

Лестница передвижная с площадкой предназначена для обслуживания технологического оборудования или проведения монтажно-сборочных работ на высоте. Материал - коррозионностойкая сталь AISI 304. Площадка и
ступени - из листа с ромбическим рифлением. Две роликовые опоры - поворотные с тормозными устройствами. Высота от пола до площадки 2,06 м. Общая высота 3,06 м. Ширина лестницы между поручнями 0,6 м. Общая
ширина лестницы 1,94 м. Общая длина лестницы 2,08 м.

Состав: 3D-Сборка, 3D-модели, сборочные чертежи, деталировка, спецификации Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:

Каталог / Строительство / Лестницы / Лестница передвижная с площадкой

Лестница передвижная/
Лестница передвижная/8477UOO125P62_1.m3d
Лестница передвижная/8477UOO125P62_2.m3d
Лестница передвижная/8477UOO125P62_3.m3d
Лестница передвижная/8478UOO125P62_1.m3d
Лестница передвижная/8478UOO125P62_2.m3d
Лестница передвижная/8478UOO125P62_3.m3d
Лестница передвижная/~$УГ.1537.00.00.000 - Лестница передвижная с платформой.a3~
Лестница передвижная/Ролик неповоротный 8478UOO125P62 TENTE.a3d
Лестница передвижная/Ролик поворотный 8477UOO125P62 TENTE.a3d
Лестница передвижная/ФЛУГ.1537.00.00.000 - Лестница передвижная с платформой.a3d
Лестница передвижная/ФЛУГ.1537.00.00.000 - Лестница передвижная с платформой.spw
Лестница передвижная/ФЛУГ.1537.00.00.000 СБ - Лестница передвижная с платформой.cdw
Лестница передвижная/ФЛУГ.1537.00.00.001 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.001 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.002 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.002 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.003 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.003 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.004 - Стойка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.004 - Стойка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.005 - Стойка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.005 - Стойка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.006 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.006 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.007 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.007 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.008 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.008 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.009 - Основание.cdw
Лестница передвижная/ФЛУГ.1537.00.00.009 - Основание.m3d
Лестница передвижная/ФЛУГ.1537.00.00.011 - Борт.cdw
Лестница передвижная/ФЛУГ.1537.00.00.011 - Борт.m3d
Лестница передвижная/ФЛУГ.1537.00.00.012 - Борт.cdw
Лестница передвижная/ФЛУГ.1537.00.00.012 - Борт.m3d
Лестница передвижная/ФЛУГ.1537.00.00.013 - Ступень.cdw
Лестница передвижная/ФЛУГ.1537.00.00.013 - Ступень.m3d
Лестница передвижная/ФЛУГ.1537.00.00.014 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.014 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.015 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.015 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.016 - Поручень.cdw
Лестница передвижная/ФЛУГ.1537.00.00.016 - Поручень.m3d
Лестница передвижная/ФЛУГ.1537.00.00.017 - Поручень.cdw
Лестница передвижная/ФЛУГ.1537.00.00.017 - Поручень.m3d
Лестница передвижная/ФЛУГ.1537.00.00.018 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.018 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.019 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.019 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.021 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.021 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.022 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.022 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.023 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.023 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.024 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.024 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.025 - Косынка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.025 - Косынка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.026 - Косынка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.026 - Косынка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.027 - Основание.cdw
Лестница передвижная/ФЛУГ.1537.00.00.027 - Основание.m3d
Лестница передвижная/ФЛУГ.1537.00.00.028 - Заглушка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.028 - Заглушка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.029 - Заглушка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.029 - Заглушка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.031 - Пластина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.031 - Пластина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.032 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.032 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.033 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.033 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.034 - Заглушка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.034 - Заглушка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.035 - Перемычка.cdw
Лестница передвижная/ФЛУГ.1537.00.00.035 - Перемычка.m3d
Лестница передвижная/ФЛУГ.1537.00.00.036 - Пластина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.036 - Пластина.m3d
Лестница передвижная/ФЛУГ.1537.00.00.037 - Перекладина.cdw
Лестница передвижная/ФЛУГ.1537.00.00.037 - Перекладина.m3d
Лестница передвижная/ФЛУГ.1537.00.01.000 - Лестница.a3d
Лестница передвижная/ФЛУГ.1537.00.01.000 - Лестница.spw
Лестница передвижная/ФЛУГ.1537.00.01.000 СБ - Лестница.cdw
Лестница передвижная/ФЛУГ.1537.00.02.000 - Основание.a3d
Лестница передвижная/ФЛУГ.1537.00.02.000 - Основание.spw
Лестница передвижная/ФЛУГ.1537.00.02.000 СБ - Основание.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

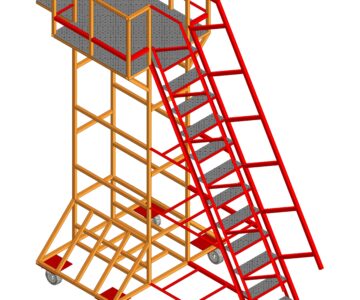

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
Алексей

Мне интересно во имя чего заложено столько нержавейки. Технологичнее выполнить из трубы. Зачем разносить колеса. Требование норм в любом случаи нарушены (интересно какие нормативные документы учтены при проектировании). Вопросы обеспечения жесткости мне кажется не до конца решены.

2

Коррозионностойкая сталь заложена "во имя" требований заказчика - агрессивная химическая среда предприятия. Лестница изготовлена из трубы 25х25 мм, не понятно, что Вас смутило? Требования каких норм по Вашему нарушены? Я в угоду экономии листового материала (по согласованию с заказчиком) увеличил расстояние между ступенями, и только. Для ознакомления - Правила охраны труда при работе на высоте. Постановление Минтруда РБ № 52; Межотраслевые общие правила по охране труда. Постановление Минтруда РБ № 70.
