Расчет двусторонней турбины Flow Simulation

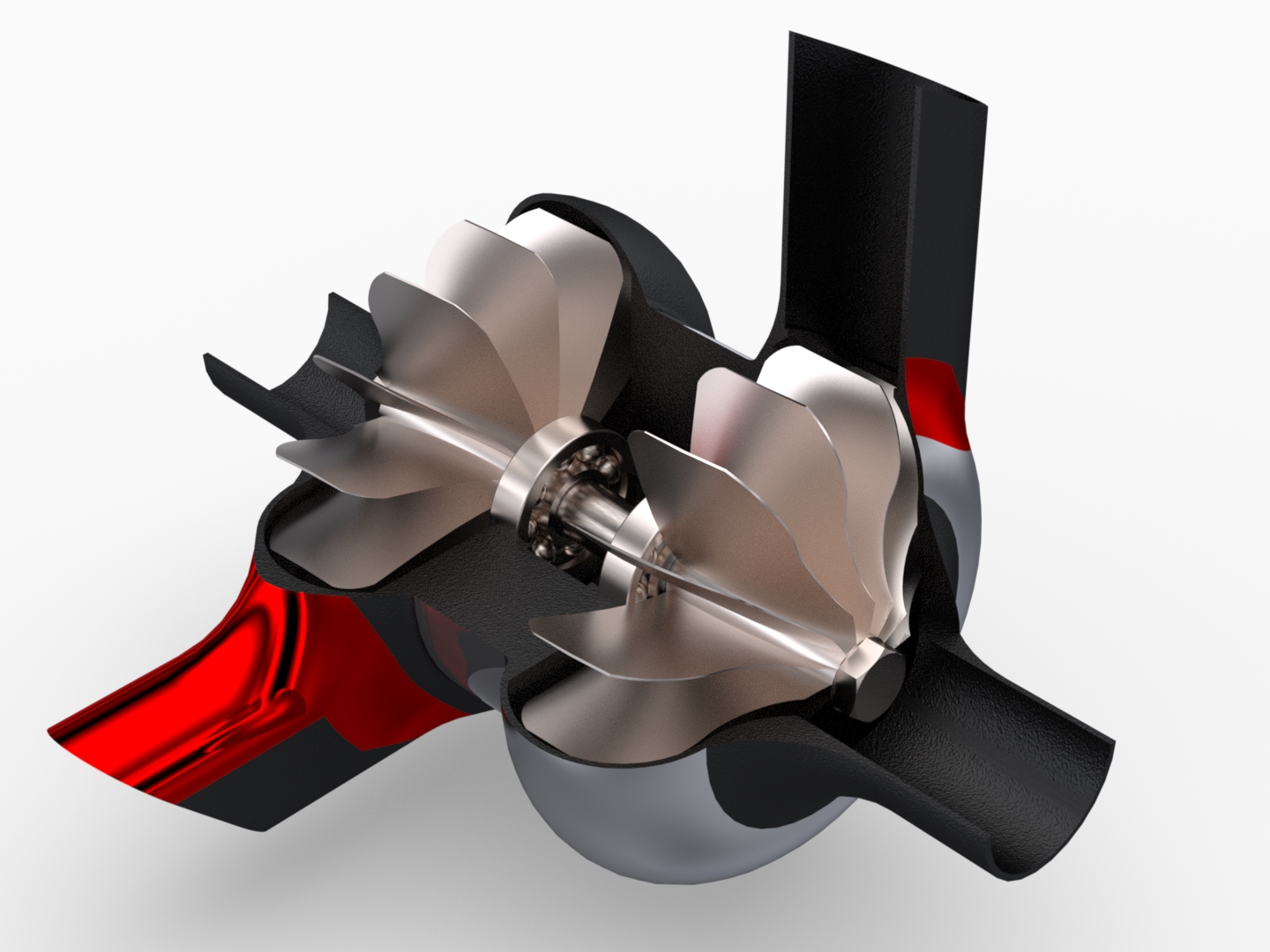

Расчет двусторонней турбины на скорость потока воздуха, акустическую мощность, налипание пыли на лопасти и корпус турбины. Так же в расчете необходимо узнать массовый, объёмный расход воздуха, давление, температура и плотность воздуха, скорость звука в турбине и число Маха. (Число Маха – один из критериев подобия в механике жидкости и газа. Представляет собой отношение скорости течения в данной точке газового потока к местной скорость распространения звука в движущейся среде)

Турбины вращаются со скоростью 2300 об/мин, поток воздуха засасывается из меньших патрубков. Для более точных результатов, в расчете указана сила тяжести g=9,81 м/с2. Температура среды принята 20 ◦С и давление воздуха равное атмосферному 101 325 Па. Перед тем как приступить к расчету, необходимо указать необходимые цели и построить сетку.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2017

Сайт: www

Каталог / CAE / Расчет двусторонней турбины Flow Simulation

Просмотр файлов
ЗАГЛУШКА4.SLDPRT
Результаты\Акустическая мощность.avi
Результаты\Акустическая мощность.jpg
Результаты\Оседание пыли в корпусе.jpg
Результаты\Оседание пыли на лопостях.jpg
Результаты\Плотность воздуха.jpg
Результаты\Скорость потока.avi
Результаты\Скорость потока.jpg
compressor and shaft.SLDPRT
external circlips.SLDPRT
turbine compressor blades.SLDPRT
turbo charger assembly.SLDASM
turbo charger housing.SLDPRT
Деталь12.sldprt
Для отрисовки.SLDASM
ЗАГЛУШКА1.SLDPRT
ЗАГЛУШКА2.SLDPRT
ЗАГЛУШКА3.SLDPRT
Результаты
