Библиотека деталей и узлов для T-Flex

166

Бесплатно

Чертеж Библиотека деталей и узлов для T-Flex

Добавление библиотеки T-Flex, просто добавить в существующую библиотеку. Формат чертежей ужем drb. Служит как пример расширения существующей библиотеки.
утилита включает : подшипниковые узлы : ромбические , натяжные, лапчатые , круглые , квадратные ; муфты Rotex ,МУВП , c гибкой звездочкой ; гидравлика- все детали гидроцилиндров , причем параметрические ,; звездочки параметрические для шагов 12.7 , 15,875,19.05,25.4, 31.75 ; шкивы для клиновых ремней параметрические любой конфигурации; параметрический вал со всеми элементами : параметрический поддерживающий ролик транспортера

T-flex Библиотека

Автор

Sergei Denisov

Дата

09.04.2025

Язык

Русский

Состав

Библиотека

Софт

T-FLEX CAD 17

Отзывы

Отзывов пока нет

Задать вопрос

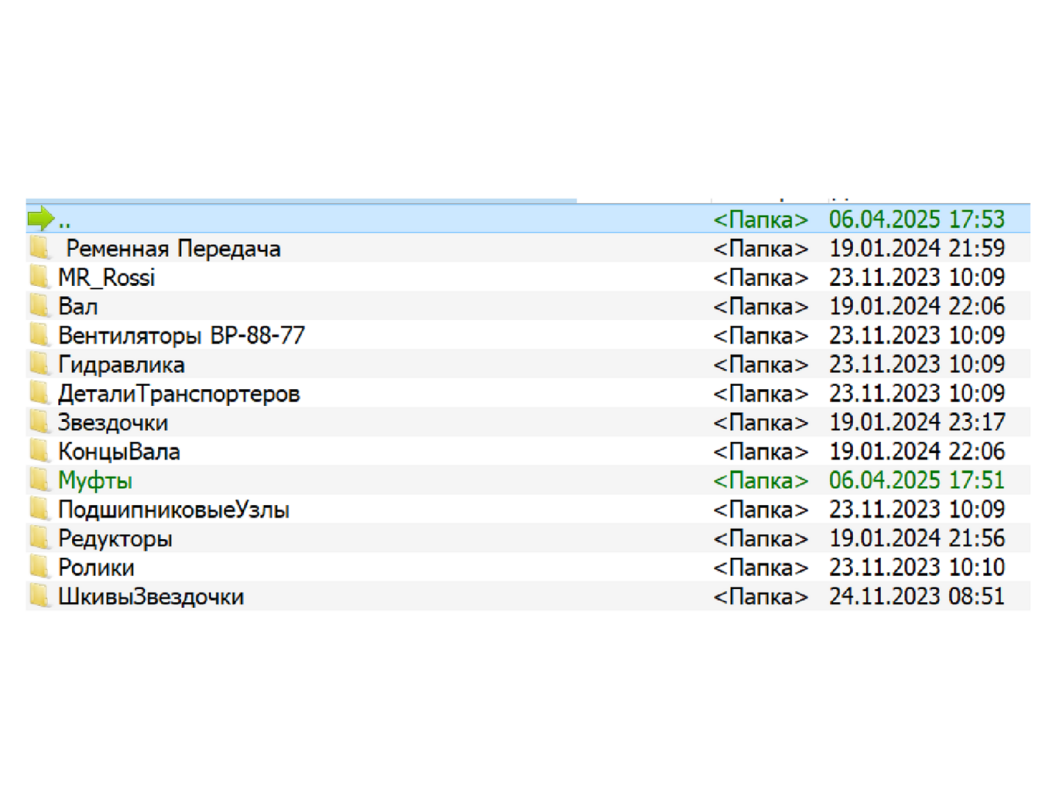

Содержимое архива
