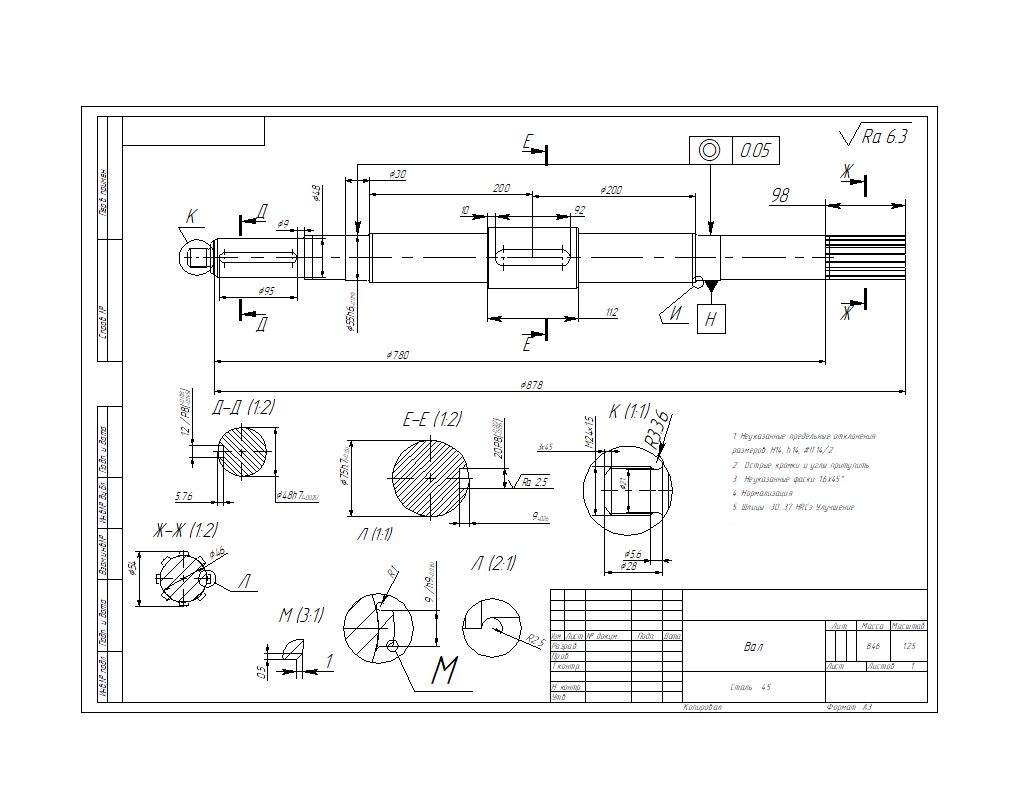

Рабочий чертеж детали ,на примере вала, в T-Flex (файл ВалТабл00) . Библиотечный пакет файлов ДОПОЛНЕН файлом ТехТребТочнось ,который вставляется в поле чертежа ,файл TehTreb просто открывается и из него требуемые пункты технических требований переносятся на чертеж. В пакете T-Flex есть все инструменты чтобы быстро создать качественный рабочий чертеж детали! и совсем не требуется иная программа (например Автокад) для доработки 2D чертежа
