Макрос для SolidWorks автоматическое создание пружин сжатия и растяжения

3217

138

Чертеж Макрос для SolidWorks автоматическое создание пружин сжатия и растяжения

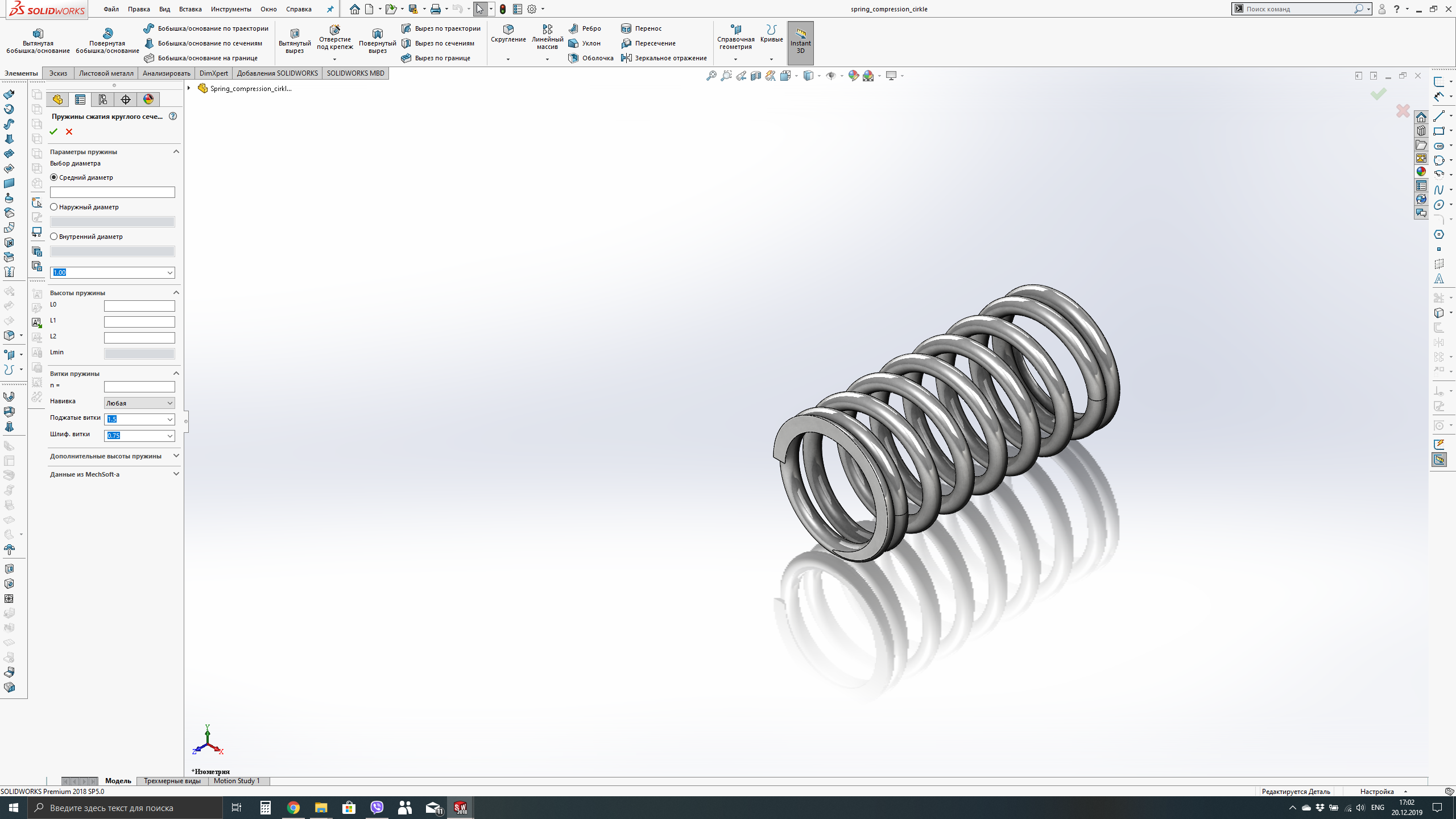

Макрос для SolidWorks позволят создавать автоматически пружины сжатия и растяжения. Инструкция по установке и использованию в архиве.

SolidWorks Макрос пружин Пружина растяжения сжатия

Автор

Leanid

Дата

23.12.2019

Язык

Русский

Состав

Макрос

Софт

SolidWorks 2018 Как открыть?

Отзывы

4 (1 отзыв)

Задать вопрос

Содержимое архива

Spring
- Spring_compression_cirkle.SLDPRT
- frmPart.bmp
- Spring_tension_cirkle.SLDPRT
Инструкция.pdf
SpringSW.dll

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

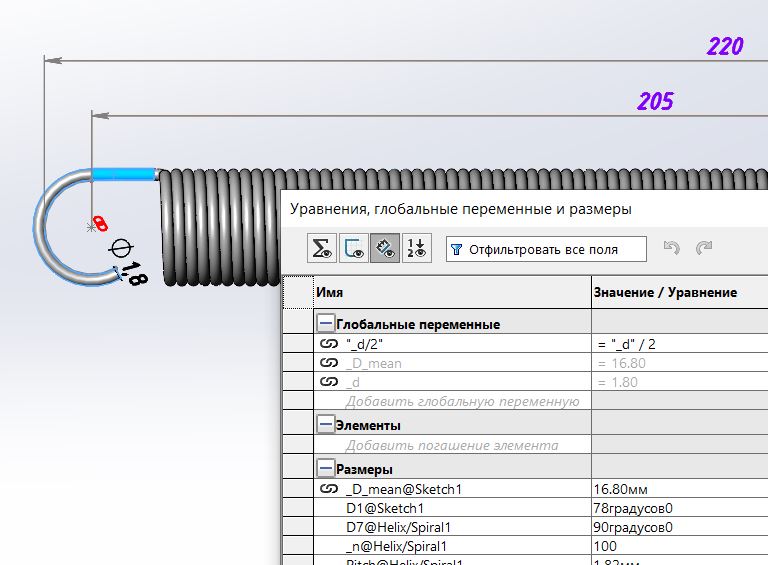

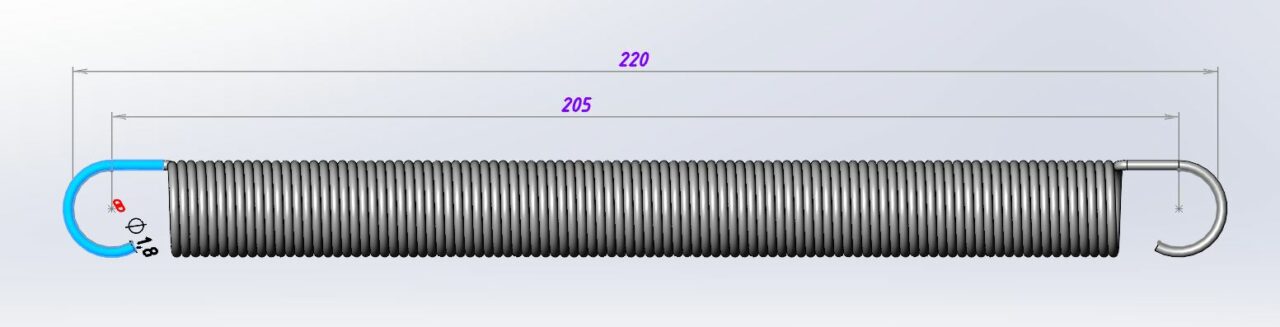

Все работает! По пружине растяжения не хватает интуитивно понятного интерфейса какие размеры нужно вводить, пришлось самому высчитывать какая длина получится при заданном диаметре проволоки и количестве витков (размеры отогнутых витков ведь не известны, и не все умеют в уравнениях лазить). Разобрался только после дополнительных построений и измерений. Было бы шикарно сразу видеть расчетные силовые параметры при заданном материале, а в сгенерированной пружине иметь возможность редактировать размеры отогнутых витков.
Ну, и автоматом генерировать чертеж с диаграммой, было бы вкусной вишенкой на торте!
