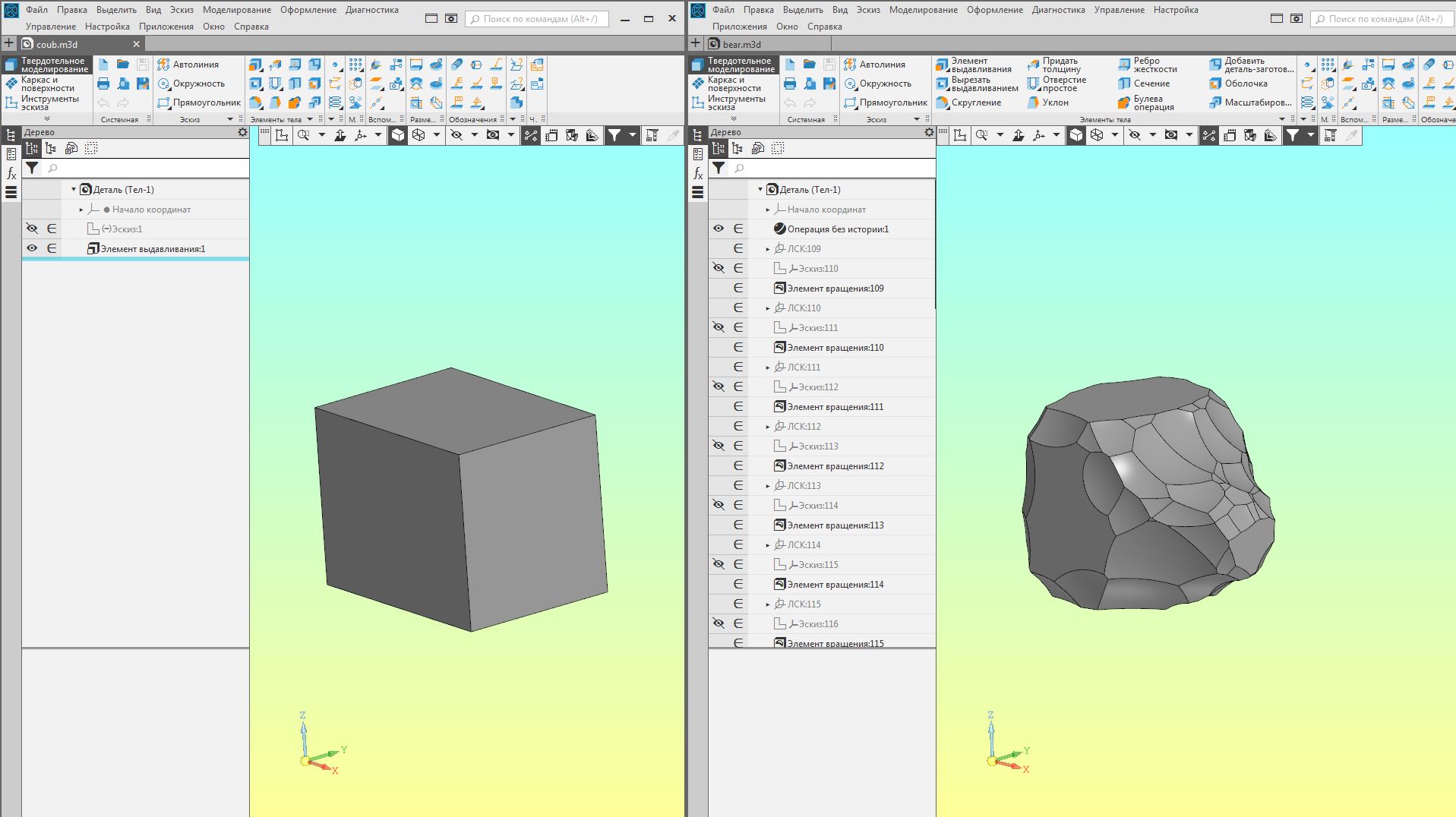

Утилита для создания 3D-модели скульптуры методом ваяния (высекания) в программе КОМПАС-3D. Имеет инструмент типа "3D-ластик" в виде шара, диаметр которого пользователь может изменить вращением колёсика мышки.
Порядок работы:
1. Распаковать архив.
2. Файл sphere.m3d поместить на Рабочий стол.
3. Открыть деталь заготовки (создаётся пользователем самостоятельно).
4. Запустить утилиту.
5. Вкл. или выкл. флажок Eraser в зависимости от режима работы: высекание - вкл., лепка - выкл.
6. Нажать кнопку SIZE и нажать мышкой на рабочее поле детали. Появится шарик. Нажать на раб. поле утилиты, вращением колёсика мыши выставить размер шара.
7. Нажать кнопку START. Шарик начнёт перемещаться вслед за курсором мышки. Подвести шарик к детали, нажать кнопку мыши (чтобы активировать работу в рабочем поле детали) и далее нажать сочетание клавиш CTRL + ENTER. Произойдёт отсечение (или добавление) "куска" детали. Далее вращать и перемещать деталь мышью, подводить шарик к нужному месту и жать CTRL + ENTER.
8. При замедлении работы утилиты можно удалить историю построения. Для этого нажать кнопку DEL HISTORY.
9. Для окончания работы нажать кнопку STOP.
Alex K
user-1614740
Андрей Порохин
В лицензионной версии Компас-24 при попытке выставить размер шарика, от шарика остаётся только эскиз.
Если не менять размер шарика, а нажать START (после чего шарик должен перемещаться вслед за курсором мыши), файл модели, с которой я хотела работать, закрывается. Просьба к автору: доработайте Вашу инструкцию - как всё же программой пользоваться. Если эта программа только для определённой версии Компас, то укажите её.
Да, я заметил, что в 24-й версии действительно такая ошибка. Шарик можно исправить, зайдя в эскиз и отсечь там лишнюю линию от полукруглого сектора и выйти из эскиза. А вот потом при нажатии START деталь закрывается почему-то.
Я писал утилиту давно то ли на 18-м, то ли на 21-м компасе. Там всё работало.
Там надо немного приноровиться.
В 20й версии работает плохо. Кнопка стоп и очистить историю не работают. Тупит. Ориентировать кисть тяжело, возможно с непривычки, но очень не просто. В заявленной 18й версии проверить нет возможности.
