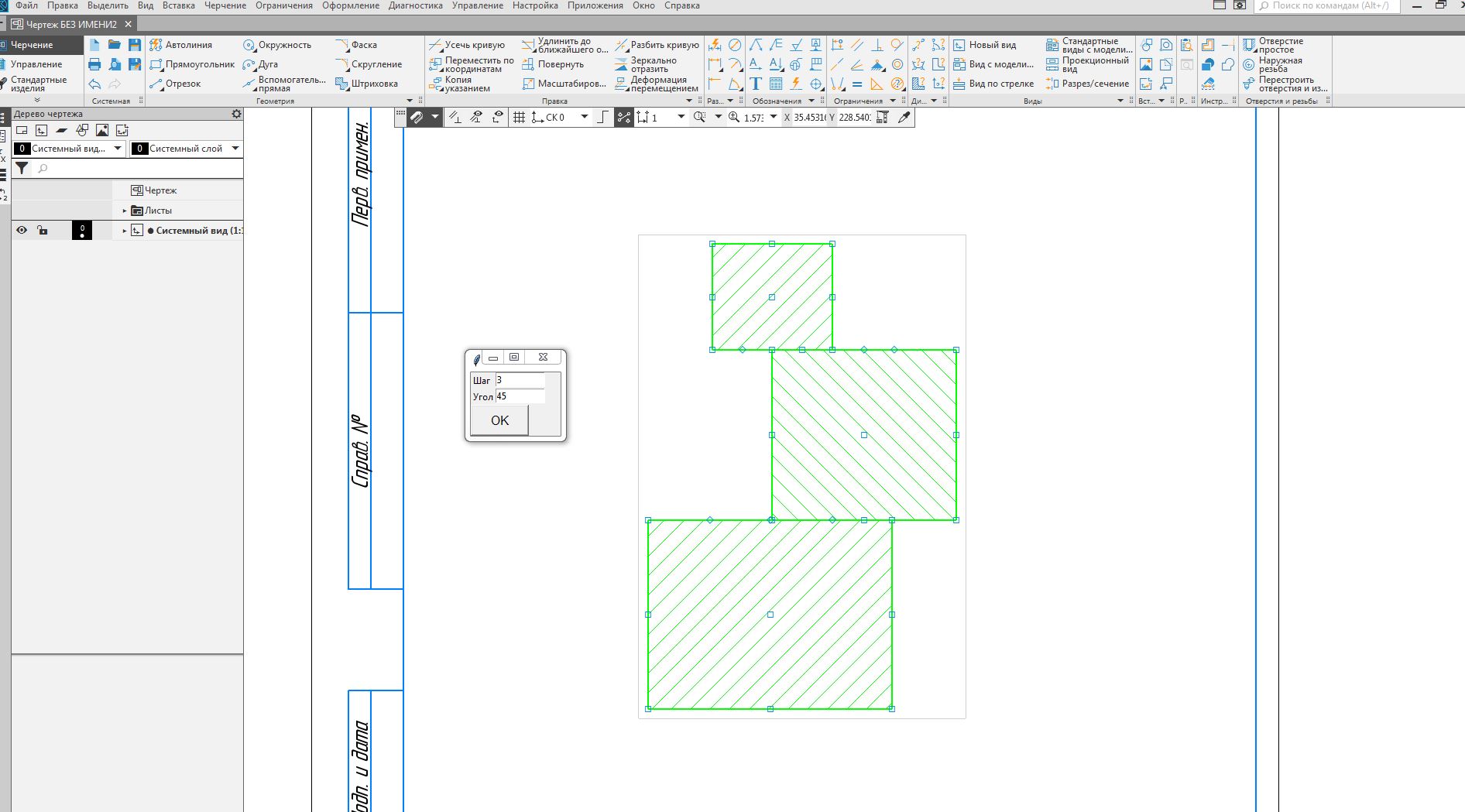

Утилита предназначена для задания переменного угла штриховки в соприкасающихся контурах. Программа работает в активной модели с выделенной областью. На рабочем поле утилиты можно задать шаг и угол штриховки.
